2.3.2.2. Характеристики трещиноватости

а. Оценка густоты трещин

В шлифах раскрытость трещин и их длина замеряются одновременно таким образом, чтобы, используя уравнение (2.3), можно было оценить густоту трещин:

число трещин X длина трещин (в шлифе)

площадь (шлифа)

Для случайного распределения можно воспользоваться следующим соотношением (см. уравнение 2.16):

г. тр = г. тр. (2.22)

б. Оценка интенсивности трещин

Единообразие или разнообразие расположения (аналогичное вариантам, представленным на рис. 2.21) для многослоистых пластов может быть выражено интенсивностью трещин. В случае а на рис. 2.21 общее число трещин остается неизменным во всех слоях независимо от толщины слоя и его местоположения, тогда как в случае б в каждом из восьми слоев наблюдается своя густота трещин.

В последнем случае уравнение (2.17) остается в силе, принимая вид:

. F-!p "тр

Ттолщ nihi

где птр - количество трещин; п,- - количество слоев; hi - толщина слоя. Различная степень интенсивности трещин в слоях может быть проинтерпретирована с помощью графиков, связывающих logTp и log г толщ (рис. 2.22).

Диагонали на этом графике показывают, что /тр (интенсивность трещин) может изменяться в пределах от 100/1 до 1/100. Ниже приводится интерпретация нескольких вариантов (соответствующих прямым линиям) зависимости log/Tp от /толщ [3].

1. Горизонтальная линия А свидетельствует о том, что независимо от увеличения толщины слоя частость трещин остается прежней. Это соответствует тому предельному числу трещин, которое может образоваться в данной породе (см. рис. 2.19, а).

2. Вертикальная прямая линия Б показывает, что пласт образован постоянным числом пропластков и имеет постоянную толщину, а частость трещин возрастает в зависимости от распределения напряжения в пропластках. Увеличение частости трещин может наблюдаться в сильно напряженных зонах (вблизи нарушения, на своде складки и т. д.).

Модель 1

-Модель г

Модель 4

Модель 5

рис. 2.21. идеализированные породы:

а -с равным числом трещин во всех слоях (пропластках); б -с различным числом трещин в каждом слое (пропластке). /-8 - слои (пронластки); модели /, 2, 4, 5-см. табл. 2.1

год г„ 1000-

0,01 0.05 0,1 0,5 1

log г,

тол1ц

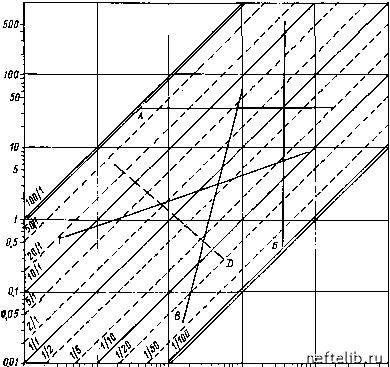

рис. 2.22. интенсивность трещин /тр для различных случаев трещинообразования (3).

шифр кривых - значения /.р

3. Линия В позволяет сделать вывод о том, что в определенных породах трещиноватость существенно возрастает при незначительном увеличении толщины.

4. Линия г показывает обратную зависимость, т. е. что для других пород при значительном возрастании толщины слоев интенсивность трещин увеличивается незначительно.

5. Линия Д соответствует крайне редкому случаю увеличения интенсивности трещин при уменьшении количества продуктивных пропластков.

в. Оценка блока матрицы

Пласт-коллектор (как показано на идеализированных упрощенных моделях (рис. 2.21) в результате различного распределения трещин и толщины слоев (пропластков) оказывается разделенным на блоки матрицы различных размеров. Эти блоки, как модели 1, 2, 4 я 5, аналогичны случаям 1, 2, 4, 5 табл 2.1.

Для пластов, аналогичных показанным на рис. 2.21, представляющих собой горизонтальные пропластки, нарушенные только вертикальными трещинами, параметр Fjp обозначает частотость трещин, обусловленную пересечением горизонтальной плоскости вертикальными трещинами. В этом случае параметр FF определяет блоки матрицы как большие или малые. Параметр /толщ характеризует частость пластов разной толщины, образующихся при пересечении вертикальной плоскости, горизонтальными поверхностями пластов (или плоскостями напластования), и определяет блоки как высокие или короткие.

Форму и величину этих блоков можно изучать на диаграммах зависимости тр от /толщ (рис. 2.23). Если по обеим осям взять одинаковые значения параметров, то по диагонали блоки имеют форму куба. При постоянных значениях Ftp увеличение /толщ соответствует увеличению частости изменения толщин, т. е. блоки увеличиваются в основании и сокращаются по высоте (становятся более плоскими). Наоборот, если частость изменения толщины остается постоянной, а частость трещин возрастает, блоки уменьшаются в основании, становятся удлиненными, похожими на тонкую колонну или карандаш.

Рассмотрение соотношения форма/размер идеализированного блока, относимого к единичному продуктивному пропластку и

Рис. 2.23. Связь интенсивности трещиноватости и формы единичных блоков матрицы [31
