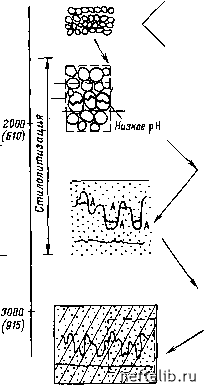

Рис. 1.30. Схема процесса стилолитизации и стилолитификации.

5а - водонасыщенность осадков; Ф - пористость

прекращение процесса стилолитизации может быть обусловлено различными причинами, но очевидно, что при отсутствии воды (воду замещают углеводороды) или в случае полной цементации порового пространства кальцитом стилолитизация заканчивается.

Сликолиты представляют собой поверхности микросбросов, которые подверглись воздействию растворения под давлением и диффузии. В основном сликолитовые поверхности сдвинуты относительно друг друга с амплитудой порядка миллиметров, сантиметров и в особо редких случаях соизмеримой с толщиной пласта.

Примеры связи условий залегания карбонатов и образования стилолитов. Наличие нефти или газа в зоне стилолитов может быть достаточно уверенно определено, если известно, что в этом пласте стилолитизация прекратилась без каких-либо изменений условий залегания осадков. Интересным примером представляется антиклинальная складка меловых известняков в Северном море, где в нижней части продуктивного пласта средняя густота стилолитов 30-45 1/м, а в верхней части пласта стилолиты почти отсутствуют. Такая аномалия свидетельствует о том, что во время образования стилолитов в нижней части резервуара в верхней его части уже присутствовала нефть, которая препятствовала образованию стилолитов.

Все три юрских пласта-коллектора на месторождении Духан (п-ов Катар) содержат стилолитовые системы. Считается, что развитие стилолитов началось вскоре после начала аккумуляции нефти в структуре и процесс растворения горных пород под давлением происходил до тех пор, пока продолжалась аккумуляция нефти. В результате в нижней части структуры густота стилолитов оказалась весьма высокой и их наличие значительно снизило дебиты скважин. Водоносная часть горизонта фактически оказалась изолированной из-за наличия стилолитов во всей водонефтяной переходной зоне.

Купол Баб месторождения Мурбан в Абу-Даби сложен несколькими переслаивающимися продуктивными пластами, среди которых самый мощный пласт В. Толщина этого пласта изменяется от 57 м на своде до 50 м ниже водонефтяной переходной зоны, что является результатом уменьшения объема породы при образовании стилолитов. Это подтверждается фиксированием единичных стилолитов в сводовой зоне и увеличением с глубиной числа взаимопроникающих швов.

1.4.3. Макротрещины и их формирование

Считается, что макротрещины, разбивающие пласт на крупные блоки, связаны со структурными особенностями пород, но их происхождение остается дискуссионным. Теории, касающиеся их происхождения, основаны главным образом на наблюдениях и интерпретации характера расположения трещин: параллельности, угловых соотношений между системами трещин и т. д., а также структурных особенностей пород (складки, сбросы).

1.31

1.32

/ / /у

1.33

рис. 1.31. распределение трещин в зависимости от толщины пластов. а, в - системы трещин

рис. 1.32. пример системной (упорядоченной) 1рещиноватости.

/ - зона трещиноватости; 2-следы трещин

рис. 1.33. ограничение распространения несистематических трещин систематическими.

i - следы систематических трещин

Трещины называются систематическими, когда они проявляются в виде систем, где упорядоченные относительно друг друга трещины параллельны или субпараллельны. Кроме того, одна система трещин может пересекаться с другими [16].

Трещины могут быть также несистематическими, и в этом случае они слабо ориентированы и более хаотично распределены. Для несистематических трещин наиболее характерны системы криволинейных трещин.

Ниже дается перечень признаков, позволяющих различать систематические и несистематические трещины.

Систематические трещины проявляются:

как плоскопараллельные следы на поверхностях;

на слабо искривленных поверхностях;

на ориентированных поверхностях структур.

Несистематические трещины:

весьма разветвлены, но не пересекаются с другими трещинами;

сильно изогнуты в плане;

обрываются у поверхности напластования.

Макротрещины обычно довольно равномерно распределены по пласту, причем в тонкослоистых породах пересекают многие про-пластки, но только единичные макротрещины полностью проходят через очень мощные массивы. Основной характеристикой этих
