Дно моря

рис. 1.39. сетка конечных элементов для разреза структуры по линии ав (см. рис. 1.38)

Модель, представленная на рис. 1.39, образована нефтяной зоной (два пласта-коллектора), имеющей общую толщину 300 м и залегающей над соляным куполом, расположенным ниже примерно на 2000 м. Породы, залегающие ниже продуктивного пласта, разделены на два слоя толщиной 1000 м каждый, а отложения, перекрывающие продуктивный интервал, имеют толщину 3080 м (от кровли продуктивного пласта до дна моря). В качестве граничных условий было принято, что вертикальные границы имели свободное перемещение по вертикали, а в горизонтальном направлении не было никаких движений.

На верхнем уровне модели (дно моря) перемещения свободны в обоих направлениях, в то время как у нижней границы (контакт с соляным куполом) допускалось свободное скольжение относительно поверхности пластов соли.

Поскольку распределение абсолютных напряжений определить довольно трудно, рассчитывались только относительные напряжения в трещинах. Для упрощения расчетов было принято, что первоначальная форма залегания пласта аналогична современной форме структуры по подошве продуктивного интервала. Причем при исследовании использовались выражения, связывающие деформацию и перемещение пород, типа ex = duldx только в первой степени, тогда как квадратами соответствующих производных l2[{dvldxY + -]-{duldyY] пренебрегали.

Относительный произвольный модуль упругости использовался для того, чтобы трещины получались при определенном перемещении пород. Предполагалось, что модуль упругости материала самого верхнего слоя в 10 раз превышал модуль упругости материала

„адошвы пласта

«5 46

47 48 49 50 51 52 53 54 55 56 номера элементов

57 58

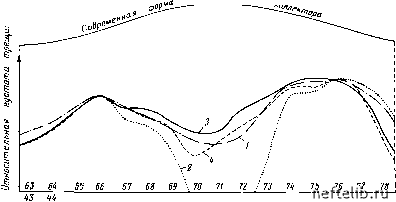

рис. 1.40. относительная густота трещин. сравнение расчетов по упругой и упруго-вязко-пластичной моделям.

элементарные слои: / - верхний, упругая модель; 2 - нижний, упругая модель; 3 - верхний, упруго-вязко-пластичная модель; 4 - нижний, упруго-вязко-пластичная модель

перекрывающего пласта. В расчетах по программе упруго-вязко-пластичных материалов значение коэффициента Пуассона принимались равным 0,25, а пластичных - 0,35.

Другими исходными параметрами были: пустотность 30% и плотность породы 2,650 г/см.

Сравнение упругих и упруго-пластичных моделей. Полученные результаты представлены в виде относительной густоты трещин для различных элементов в пласте. Эти результаты, по данным последнего анализа, следует считать вероятностными, ибо они показывают лишь степень вероятности развития трещин в соответствующих элементах, которая может приниматься пропорциональной относительной густоте трещин.

Результаты оказались очень схожими как для упругой, так н для упруго-вязко-пластичной модели, за исключением более низкого слоя, который имеет отклонение в центральной зоне (рис. 1.40). Это обусловлено перераспределением напряжений в условиях упруго-вязко-пластичного материала при учете трещинообразования f зоне более высоких напряжений в центральной части рассматриваемой структуры.

Моделирование стилолитов. Поскольку действующие напряжения определяют деформацию пород, следует учитывать величину порового давления. В общем случае в условиях деформации пласта при свободном оттоке из него флюида поровое давление не зависит от деформации. Для этого случая была принята гипотеза, согласно которой в пласте в процессе стилолитизации будет образовываться сеть непроницаемых поверхностей, препятствующих оттоку флюида. При этом в процессе деформации за счет сжатия оставшегося

<iJ 44 45 4ff 47 4Й 4Э 5fl 51 52 53 54 55 Номера элементов

56 57 Si

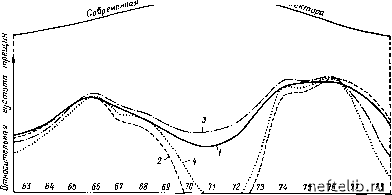

Рис. 1.41. Относительная густота трещин нри наличии стилолитов. Элементарные слои: / - верхний; 2-ннжннй; 3 - верхний со стнлолнтами; 4 - нижний со стилолнтами; деформация начинается при накоплении выше пласта-коллектора пяти элементарных слоев

флюида поровое давление будет повышаться:

где - увеличение давления; Сф - сжимаемость флюида; Ф - пустотность; воб - объемная деформация.

Влияние стилолитов на относительную густоту трещин показа-

«3 44 45 45 47 4S 49 50 51 52 53 55 56 57 58

Номера элементов

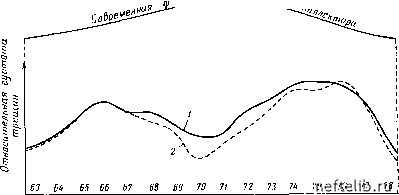

Рис. 1.42. Результаты нри наилучщем нриснособлении унруго-вязко-нластичной модели.

Элементарные слон; / - верхний; 2-нижний; деформация начинается при накоплении выше пласта-коллектора пяти элементарных слоев
