Часть II

ТЕЧЕНИЕ ОДНОРОДНЫХ ЖИДКОСТЕЙ К СКВАЖИНЕ

Основную часть трещиноватых пластов можно подразделить на два типа: 1) трещиноватые пласты с пустотностью, обусловленной только наличием трещин, и 2) трещиноватые пласты с двумя видами пустотности или с так называемой двойной пустотностью (пористостью) (рис. 6.1). Пласты обоих типов характеризуются наличием системы трещин, разделяющих породу на блоки, а различаются наличием или отсутствием эффективной пористости породы блоков. В первом случае блоки практически непроницаемы, в то время как во втором случае они проницаемы, а их пористость может быть довольно значительной. Пористость породы блоков (матрицы) существенно улучшает емкостные свойства пласта, и поэтому трещиноватые пласты с двойной пустотностью представляют больший интерес.

В трещиноватом пласте с одним видом пустотности, характеризующимся развитой сетью трещин, для описания процесса течения могут быть использованы уравнения, выведенные для сплошной среды, но при условии замены параметров, применяемых для оценки трещин и блоков, параметрами, описывающими тождественные свойства сплошной среды. Замена производится путем присвоения каждой точке пласта свойств представительного образца лороды вокруг этой точки, включающего и трещины и блоки. Таким образом определяются пустотность и проницаемость в каждой точке пласта, и уравнения течения могут быть представлены дифференциальными уравнениями в частных производных. В случае пласта с двойной пустотностью рассматриваются две перекрывающиеся, вложенные друг в друга сплошные среды: одна - соответствующая трещиноватой среде, другая - среде, характеризующейся блоками. При этом каждой точке будут соответствовать по два значения пустотности (пористости) и проницаемости, т. е. трещинной пустотности и пористости блоков матрицы, трещинной проницаемости и проницаемости собственно породы.

В пластах с одним видом пустотности, независимо от масштаба представительного объема пласта, непроницаемые блоки играют роль твердых зерен терригенного пласта, а трещинная пустотность- роль межзернового пространства. Как можно предположить, уравнения, описывающие процесс течения в трещиноватых пластах с одним видом пустотности (трещинной) должны быть такими же, как и для обычных коллекторов. Таким образом, большой разницы между трещиноватыми пластами с одним видом пустотности и обычными пластами, имеющими зернистую текстуру, нет.

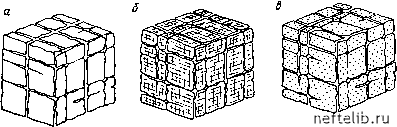

Рис. 6.1. Типы пустотности трещиноватых пластов.

а -трещинная пустотность, обусловленная макротрещиноватостью; б -двойная пустотность, обусловленная системой макротрещин и микротрещнноватостью блоков; в - двойная пустотность, обусловленная трещиноватостью породы и межзерновой пористостью матрицы (блоков)

Однако характер течения жидкости в пластах с двойной пустотностью, а соответственно и уравнения, описывающие течение, более сложные.

В гл. 6 данной книги детально описывается основной закон течения в трещиноватых породах с непроницаемой матрицей, в частности законы, определяющие движение жидкостей по трещинам к скважине. В гл. 7 выводятся уравнения, соответствующие закону течения в пласте с двойной пустотностью, а также дается критический анализ существующих уравнений. Особое внимание уделяется характеру движения жидкостей к скважине. Также детально рассматриваются методы интерпретации физических параметров, характеризующих изменение давления в зависимости от времени. В гл. 8 подробно обсуждаются различные специальные проблемы, связанные с изменением динамики работы скважин в условиях интерференции или нестационарного течения жидкостей в коллекторе, с которыми обычно сталкиваются при оценке характеристик пласта. Кроме того, исследуется возможность применения для естественно-трещиноватого пласта-коллектора методик, разработанных для случая создания искусственной трещиноватости в пористой среде.

Глава 6

ТЕЧЕНИЕ ЖИДКОСТЕЙ К СКВАЖИНЕ В ТРЕЩИНОВАТОЙ ПОРОДЕ С НЕПРОНИЦАЕМОЙ МАТРИЦЕЙ (БЛОКАМИ)

В непористом (с непроницаемой матрицей) трещиноватом пласте, т. е. в пласте с одним видом пустотности, обусловленной только наличием толщин, течение жидкости происходит по сети трещин. По аналогии, проводимой между трещиноватым пластом с таким видом пустотности и пластом с межзерновым поровым пространством, можно предположить, что процесс течения в обеих системах описывается одними и теми же уравнениями; например, для усло-

ВИЙ ламинарного течения по трещинам уравнение движения выводится на основе закона Дарси. Для случая течения в сети трещин уравнения, соответствующие закону Дарси, могут быть также получены из концепсуальных (умозрительных) моделей (Ирмей, Ромм, Сноу). Отправной точкой их вывода является уравнение течения в отдельной трещине. Задача о течении жидкости в непористом трещиноватом пласте оказывается также актуальной и для течения в системе с двойной пустотностью ввиду особых условий стационарного течения в трещиноватом пласте. Условия течения в этом случае фактически являются результатом постоянного перехода определенного количества жидкости из матрицы в систему трещин и одновременного движения эквивалентной массы жидкости к забою скважины. Установившееся течение жидкости через систему с двойной пустотностью физически идентично течению через непористую трещиноватую породу.

6.1. Закон течения однородных жидкостей

6.1.1. Течение однородных жидкостей в отдельной трещине

Простейшей моделью течения через отдельную трещину является течение в узком пространстве между двумя параллельными пластинами (рис. 6.2.).

Ламинарное течение определяется уравнением Навье-Стокса:

(6.1)

где р - плотность; Итр - скорость течения в трещине; g - ускорение свободного падения; Y-потенциал; ц -вязкость жидкости. Если предположить, что число Рейнольдса величина малая,

то инерциальный член (dtpV) «тр будет достаточно мал по сравнению с членом, учитывающим вязкостное трение, т. е. влияние вязкости, которым пренебречь нельзя. При этом стационарное течение несжимаемой жидкости можно выразить уравнением (6.1), которое в этом случае будет иметь следующий вид:

(6.2)

Рис. 6.2. Схема течения жидкости по трещине, образованной двумя плоскими поверхностями.

/ - эпюра скоростей; b - раскрытость трещины; X, у, г -оси координат
