о о о О? о °о о

/» 5 с f

Рис. 9.17. Блоки Л, В, с одного размера, характеризующиеся различными физическими свойствами; количества вытесненной нефти и высоты капиллярного поднятия (удержания нефти) - функции капиллярного давления

Рис. 9.18. Кривые капиллярного давления, характерные для блоков а, в, с

100 sg

(рис. 9.18), в то время как блок А характеризуется очень ограниченной высотой капиллярного поднятия.

д. Влияние гидродинамических сил на нефтеотдачу

Нефтеотдача зависит от гравитационных сил (от высоты блока) и от давления нагнетания газа. Оба параметра с учетом определяемого капиллярными силами распределения насыщенности (рис. 9.19) оказывают влияние на величину нефтеотдачи в зависимости от высоты блока. Для различных кривых капиллярного дренирования давление вытеснения может быть записано в общем виде:

9.3.2.2. Анализ механизма ной пропитки

(9.44)

капилляр-

Когда матрица насыщена несмачивающей фазой (газом или нефтью), а трещины- смачивающей фазой (водой), начинают идти процессы пропитки. Причем капиллярные, гравитационные и, может быть, гидродинамические (нагнетание) силы стремятся внедрять смачивающую фазу в блоки матрицы, снижая их насыщенность несмачивающей фазой. Обычно проявления пропитки исследуют с точки зрения взаимодействия капиллярных и гравитаци-

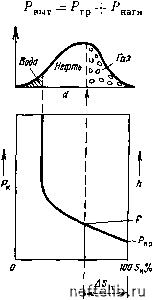

Рис. 9.19. Связь давления вытеснения нефтенасыщенностью

онных сил (включая учет давления нагнетания, если вода нагнетается в залежь). Капиллярная пропитка имеет место в заводняемой зоне, когда пористый блок полностью (см. рис. 9.2, в) или частично (см. рис. 9.2, г) окружен водой.

а. Противоточная и прямоточная капиллярная пропитка

Термины противоточная и прямоточная капиллярная пропитка отражают непосредственно направление движения вытесняемого флюида относительно вытесняющего.

Противоточная капиллярная пропитка имеет место в том случае, когда вытеснение несмачивающей фазы происходит в направлении, обратном движению (впитыванию) смачивающей фазы. Напротив, когда вытесняющая фаза (смачивающая) вытесняет жидкость (несмачивающую) в направлении впитывания, получаемая на выходе продукция считается полученной за счет прямоточной пропитки.

Чтобы правильно понять упомянутые термины, рассмотрим два блока (рис. 9.20), у которых все грани, за исключением одной, непроницаемы.

В том случае, когда блок насыщен нефтью, а проницаемая грань находится в контакте с водой (смачивающей фазой), приток впитываемой воды и отток извлекаемой нефти осуществляются через одну и ту же проницаемую грань. В обоих случаях (а и б) отток нефти противоположен направлению впитывания воды - классический случай противоточной капиллярной пропитки.

В случае проницаемой нижней грани вытеснение нефти обусловлено только действием капиллярных сил, в случае проницаемой верхней грани оно зависит от гравитационных и капиллярных сил. Действительно, гравитационные силы могут помогать воде внедряться в пористый блок (см. рис. 9.20, б), причем всплывание нефти в воде позволяет ей подниматься к верхней грани блока и обусловливать тем самым типичный механизм противоточного извлечения нефти в результате взаимодействия капиллярных и гравитационных сил.

б. Влияние непроницаемых граней на механизм вытеснения нефти

Если все грани пористого блока непроницаемы, а нижняя грань - проницаема и контактирует с водой (рис. 9.21, а), единственными силами, обусловливающими вытеснение, могут быть капиллярные.

Рис. 9.20. Пример противоточной капиллярной пропитки через нижний торец (а) и прямоточной через верхний торец (б) блока

Рис. 9.21. Действие сил в случае непроницаемых (а) и проницаемых (б) боковых граней:

1 - капиллярные силы; 2 - капиллярные и гравитационные силы, действующие на нижнюю Грань; 3 - капиллярные и гравитационные силы, действующие на боковые и нижнюю грани

В случае подъема ВНК. в трещинах (см. рис. 9.21, б) при непроницаемых боковых гранях вытеснение нефти из нижней грани блока происходит за счет как капиллярных, так и гравитационных сил.

Капиллярные силы на боковой проницаемой грани блока остаются постоянными, в то время как гравитационные возрастают пропорционально глубине, отсчитываемой от ВНК в трещине (см. рис. 9.21, е). Поскольку капиллярное давление не изменяется по глубине в пределах всей зоны ниже ВНК, а гравитационное возрастает с глубиной, нетрудно понять, что максимум гравитационных сил действует на нижнюю грань блока. Иными словами, гравитационные силы уменьшаются к верху блока вплоть до нуля на уровне ВНК в трещинах. Это, в свою очередь, оказывает влияние на характер фронта вытеснения нефти водой, который определяется распределением давления в среде (см. рис. 9.21, е).

в. Влияние геометрических размеров блока на механизм вытеснения нефти

Если горизонтальные размеры блока велики, вытеснение вблизи боковой грани блока ограничивается локальным эффектом, сравнимым с вытеснением через нижнюю грань (рис. 9.22,а). Иначе говоря, если блок простирается вверх, капиллярные эффекты на боковых гранях играют существенную роль.

Рис. 9.22, б показывает, что темп извлечения нефти может быть увеличен в тонком блоке, если порода характеризуется высокими значениями капиллярных сил. Однако с течением времени в высоком тонком блоке боковое капиллярное вытеснение ограничивает эффективность вертикального вытеснения, которое идет по направлению вверх от нижней грани блока.
