Рис. 5.11. Идеализированная дендрито-образная система трещин и диаграмма наклонометрии. 1-4 - электроды

5.6.2. Методы идентификации трещин и их применение

Построение диаграммы идентификации трещин представляет собой высокоэффективную методику при обнаружении трещин. Эффективность ее обусловлена наложением сигналов от пары электродов.

Обычная пара образуется из двух двойных кривых, получ,ив-шихся в результате наложения сигналов от пар электродов 1- и 3-4.

Более сложная диаграмма с четырьмя двойными кривыми, получившимися в результате наложения сигналов от следующих пар электродов: 1-2, 3-4, 2-3, 4-1.

Чтобы получить больше информации о трещинах и их характеристиках, используют следующую комбинацию: стандартные кри-.вые от четырехбашмачного наклономера и две или четыре двойные кривые.

Пример. По диаграмме идентификации трещин (рис. 5.12), полученной по известнякам Остин (округ Фрио), были построены кривые с двух- и четырехкратным перекрытием и представлены на той же диаграмме. Преимуществом этих графиков является то, что они позволяют произвести дифференциацию между вертикальными трещинами и плоскостями напластования. Как видно на рис. 5.12, проницаемые плоскости напластования очень тонки и они превосходно коррелируются по всем четырем кривым. Вертикальные трещины наблюдаются только на одной или двух кривых.

Для той же формации Остин наличие вертикальных трещин [3] было установлено по двум двойным кривым (рис. 5.13). Расхождение кривых в каждой паре дает возможность колич,ественной оценки трещин.

Поскольку наложение двух кривых возможно из-за того, что башмаки развернуты на 90°, аномалией будет являться разница между записями от двух соседних башмаков. Большее различие между двумя кривыми соответствует большей степени трещиноватости. Опыт показал, что результаты каротажа удовлетворительно согласуются сданными по керну. Однако, если имеется большое количество микротрещин, совпаденпе далеко от удовлетворительного. Поскольку трудно найти условия, подобные существую-

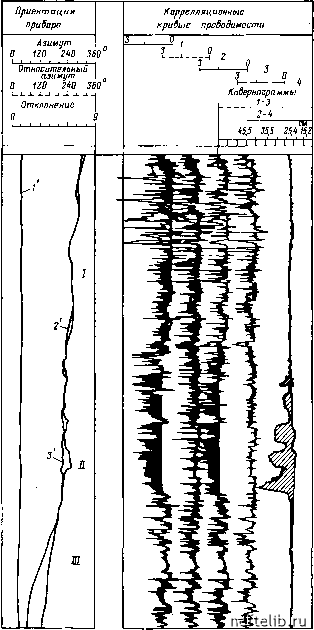

Рис. 5.12. Диаграмма индентификации трещин с четырьмя кривыми, мел Остин [2].

-электроды. Кривые: / - отклонений; 2- относительного азимута; 3 -азимута. / - проницаемые плоскости напластования; - вертикальные трещины; III - отсутствие трещин

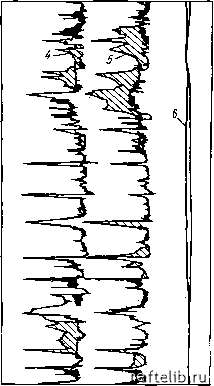

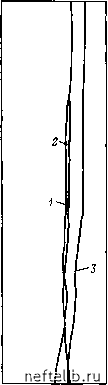

Рис. 5.13. Вертикальные трещины, выделенные с помощью диаграммы с двойными кривыми. Промежуток между кривыми пропорционален величине трещиноватости [2].

(сривые: 1 - сп, 2-азимута, 3 - относительного азимута; кривые проводимости от пар электродов: 4 -1-2, 5 - 3-<; 6 - кавернограмма

щим в формации Остин (малые углы падения, нецементированные вертикальные трещины, малые искривления скважин), результаты не всегда положительные. Если число аномалий велико, рекомендуется произвести повторную запись в трещиноватой и нетрещиноватой зонах (для использования ее в качестве эталона).

Если запись, полученная при использовании другой ориентации прибора, имеет те же аномалии, неопределенность в выделении зон трещин значительно меньше. Кроме того, поскольку все трещиноватые зоны не могут быть выделены во время одного спуско-подъ-ема, многочисленные повторения записи с различными азимутами увеличат число обнаруженных трещиноватых зон вокруг скважины.

Обычно рекомендуется уделять больше внимания крупным аномалиям (исключение составляют случаи, когда трещины перпендикулярны к оси скважины) и быть осторожным при интерпретации результатов потери контакта башмака со стенкой скважины.
