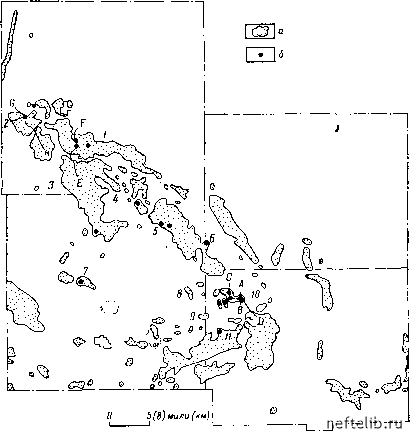

Рис. 3.22. Схема расположения месторождений с трещиноватыми пластами-коллекторами фундамента в Центральном Канзасе (Уолтере, 1953).

а - месторождения: / - Халл-Гарней, 2 -Горхэм, 3 - Трапп, 4 -Бнвер, 5 - Крафт-Пруса, 5-Блюмер, 7 -Эвелай, 3 - Рингвальд, S - Хайнц, /О - Орт, - Снлнка; б - скважины. АВ, CD, EF, GH - профильные разрезы

Макнафтон подчеркивает важность этих открытий и критикует геологов за то, что они недостаточно исследовали подобные явления, в результате чего месторождения были открыты случайно. Он предложил гипотезу, альтернативную существующей теории о восходящей миграции нефти из нефтематеринских пород вверх. По его мнению, уменьщение объема пород и возникновение вследствие этого систем трещин могло создать обратные градиенты давления, обусловивщие «высасывание» нефти из осадочного чехла в породы фундамента. Эта гипотеза может, как он считает, дать новое направление разведке в районах, где фундамент находится на достижимой глубине.

Уолтере [21] сообщает о добыче 160 тыс. м нефти из трещиноватых кварцитов фундамента докембрийского возраста на место-

чейз

500-(150)-

-1000 -(300)-

-1500-

Ciso)-:

-гооо-

(600)]

о 2f3j) Jfi8) Що) 1(¥в) 7(Щ Щ)тла{т)

500-

1000-

(зов):

1500-jjtk

2000-(600)-

025(0,4) 0,5f0,8) 0,75(1,2) ф 075 мила

гцрхзм биг-крик (0,8)-lV) (км)

f - 500(150)

г -1000(300)

-1500(450)

"Tftl.tii

-2000 (boo)

i - 1руты (м)

2(3,2) 3(4,8) цв,4) 3(8,0) Щв) 7(11,2) 8(12,8) мили (ку)

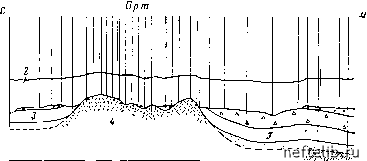

Рис. 3.23. Геологические профили через трещиноватые коллекторы фундамента в Центральном Канзасе (Уолтере, 1953).

а - трещиноватые доломиты; б - доломиты; б - песчанистые доломиты и песчаники; г - трещиноватые кварциты; (5-граниты; е ~ сланцы; - песчаники. / - пенсильвании; 2 - кровля серии Мнссурии; 3 - кембро-ордовик; - - докембрии. ав, cd, ef, GW - профильные разрезы см. на рис, 3.22

рождении Орт в округе Райе в Канзасе. Он описывает также подобные коллекторы в близлежащих месторождениях Крафт-Пруса, Бивер, Блюмер, Эвелай, Трапп, Рингвальд, Хайнц и Силика. Трещиноватые граниты, служащие коллектором, обнаружены и на месторождениях Холл-Гарней и Горхэм в округе Расселл. На рис. 3.22 показано расположение этих месторождений, а на рис 3.23 - структуры залежей.

На этих месторождениях, по оценке Уолтерса, около 50 скважин добывают нефть из докембрийских кварцитов. Его выводы о связи нефтеносности с трещиноватостью основаны на следующих наблюдениях:

а) хаотичном распределении нефтеносности по площади;

б) отсутствии матричной пористости в структурно высоко залегающих породах фундамента;

в) отсутствии фиксируемой пористости в образцах пород из шлама;

г) отсутствии пятен нефти на частицах породы из шлама;

д) чрезвычайно резком увеличении дебита после создания искусственных трещин.

Кроме того, в структурно низко расположенных породах фундамента не было найдено никаких признаков нефти. Нефтепроявления приурочены только к вершинам погребенных докембрийских поднятий, на склонах которых были найдены нефтеносные пласты. Обычно нефть содержится и в облекающих выступы антиклинально залегающих пенсильванских известняках.

На основании этих наблюдений были высказаны предположения о наличии трещинной пустотности и о том, что миграция флюидов происходила с этих склонов вдоль допенсильванского несогласия как в породы фундамента, так и в несогласно залегающие на нем пласты.

Так как добыча нефти из одной скважины только на месторождении Орт достигает 12 тыс. м, Уолтере сделал вывод о том, что в благоприятных условиях трещиноватые породы фундамента, несмотря на их кажущуюся бесперспективность, могут служить объектами для разведки.

СПИСОК ЛИТЕРАТУРЫ

1. Smith J. е., 1951. The Cretaceous limestone producing areas of the Mara and Maracaibo district, Venezuela. Proc. Third World Petrol Cong. Sec. 56-71.

2. Braunstein J., 1953. «Fracture-controlIed production in Gilbertown Field, Alabama*. Bull. Am. Assoc. Petrol. Geol. vol. 37, No. 2, 245-249.

3. Muir J. M., 1934. «Limestone reservoir rocks in the Mexican oilfields>. Problems of petroleum geology, Am. Assoc. of Pet. Geol. 382.

4. Delgado O. R. and Loreio E. G., 1975. «Reformas Cretaceous reservoirs: An engineering challenge*. Petroleum Engineer. 56-66.

5. Davidson D. A. and Snowdon D. Л1. 1978. «Beaver River Middle Devonian Carbonate: Performance review of a high-relief, fractured gas reservoir with water influx*. J. of Petroleum Technology 1672-1678.

6. Daniel E. J., 1954. «Fractured reservoirs of Middle East*. Bull. Am. Assoc. Petrol Geol. vol. 38, No. 5, 774-815.
