2- 6

с в ю 3 с

с в ю 3 с

Рис. 5.25. Изометрическое изображение трещин, пересекающихся скважинами (а), и диаграммы CAT (б) [И].

трещины: / - вертикальная; - неправильной формы; III - с умеренным углом падения; IV - с крутым углом падения

направлении, вращается и одновременно регистрирует показания акустического каротажа и ориентацию зонда относительно севера.

Нарушения однородности стенок скважины, такие, как пустоты трещин, ямки и т. д., проявляются на диаграмме в виде изменения интенсивности волновой диаграммы. Результаты этого вида исследования представляют собой плоское изображение, вертикальный масштаб - глубина скважины, горизонтальный-азимут стенки скважины.

На рис. 5.25 показано пересечение скважиной трещины и приведена получающаяся при этом диаграмма. Вертикальная трещина в верхней части диаграммы на рис. 5.25, / представлена в виде

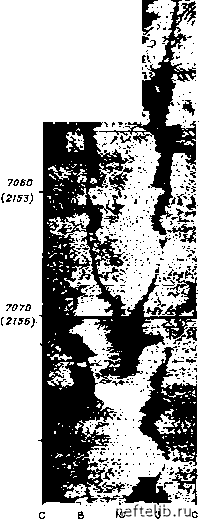

Рис. 5.26. Искусственная трещина в

отложениях формации Спраберри

(Западный Техас) на диаграмме CAT

двух линий, ориентированных на восток и запад. Нижняя часть диаграммы показывает зону, где трещина исчезает.

В случае, представленном на рис. 5.25, , трещина «ведет себя» несколько необычно. Преимуществом зеркального отображения является возможность дифференциации естественных трещин и искусственных царапин на стенках скважины. Случаи пересечения скважиной полого- и крутопадающих пластов показаны на рис. 5.25, HI, IV.

На рис. 5.26 показана диаграмма CAT, зарегистрированная в скважине, вскрывавшей породы формации Спраберри и заполненной нефтью после создания искусственной трещиноватости. Большие черные пятна - это, вероятно, расширения ствола скважины, обусловленные выкрашиванием или обвалом породы. Непрерывная черная линия, которая начинается на глубине примерно 2148,5 м и исчезает в углублении на глубине 2156,8 м, интерпретируется как расширенная естественная или искусственно созданная трещина, пересекающаяся скважиной в этом интервале приблизительно с запада на восток. Общая картина распространения трещины вокруг линии «юГа» и некоторые неправильности ее

7aito (гт)

7050 (2150)

7080 (2159)

футы (м)

контура по обоим сторонам на глубине 2153,9 м являются ярким примером зеркального эффекта.

По изменениям интенсивности диаграммы CAT можно судить об изменениях литологии и пористости. Вертикальная разрешаю-

11050 [3370)

Каверно-метрия

Гамма-каротат

11100

Футы См)

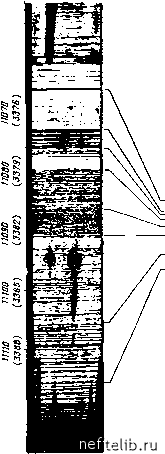

Рис. 5.27. Корреляция диаграмм CAT и других методов для литологической оценки

щая способность метода позволяет четко выделять на диаграмме тонкие пропластки и изменения литологии. На рис. 5.27 показана корреляция диаграмм CAT акустического и гамма-методов, кавернометрии для тонкослоистого известняка. Контрасты черного и белого цвета четко показывают изменения литологического состава.

5.9. Заключение

5.9.1. Комплексирование методов ГИС

Любая программа геофизических исследований, предназначенная для выделения зон трещиноватости, включает набор методов ГИС, и очередность их проведения.
