Истинная проницаемость трещины Ктр определяется как функция /Стр.пл и Фтр:

/Стр = /Стр.пд/Фтр = 0,0937/3,92-10-1 = 239 мкм.

Раскрытость трещины b определяется по табл. 6.1 для модели 5:

b = (18/Схр.пл /Фтр)°= (18-0,0937-10-8/ з,92-10-)°= = 6,54-10"= см.

6.2.3.3. Использование эмпирического уравнения

На основании опыта по исследованию скважин на иранских месторождениях [13] была установлена возможность использования основного закона течения APAQ + BQ для трещиноватых пластов. Константы А и В выражаются следующим ббразом:

А = 0,025 log Гдр/го, МПа/(см=/с) (6.67)

( 0,083\

5 = 0,015 " 1 + - , (6.68)

скв \ }

где Рн - в ч • с/см*; Гскв, &в - в см.

Предел линейного течения определяется при радиусе го:

г„ = 0,045 ,

где Го - в см, [i - мПа • с.

Методика расчета остается такой же: исходя из модели Бейкера, по данным исследования скважин на приток оцениваются параметры А и В и затем по уравнениям (6.67) и (6.68) рассчитывается эквивалентная величина раскрытости трещин Ьа и Ьв. Эти уравнения в принципе эквивалентны уравнениям (6.64) и (6.65) в примерах Бейкера.

Эмпирически было показано, что скин-эффект с хорошим приближением может быть рассчитан по уравнению

AP,,„„«2SQl (6.69)

Уравнение (6.69) непригодно в том случае, если расчеты производятся по данным исследования скважин, проведенного как это обычно и бывает, после стимулирующих обработок призабойной зоны. Также из промыслового опыта предполагается, что линейное падение давления AP=AQ имеет место главным образом в зоне с радиусом Го больше 10 м.

6.2.3.4. Расчет водяных и газовых конусов [19, 20, 21]

Явление конусообразования исследовалось Маскетом для пласта с пустотным пространством, образованным межзерновыми порами, в котором течение подчиняется закону Дарси.

Общие положения о формировании и развитии конусов будут справедливыми и для трещиноватого пласта, однако их необходимо уточнить в соответствии со специфическими условиями течения в трещинах. Основные уравнения остаются почти теми же самыми независимо от наличия или отсутствия мелких, ограниченно распространенных вертикальных трещин в водо- или газонасыщенной частях залежи, если в нефте- и водонасыщенной зонах или в неф-тенасыщенной зоне и в зоне газовой шапки существует непрерывная система трещин.

а. Упрощенный метод

Из опыта разработки трещиноватых пластов в Иране [17] следует, что фильтрация жидкости к скважине происходит по системе трещин и редко по одной трещине. Дебитометрирование, проведенное в открытом стволе, свидетельствует о том, что распределение трещин по стволу оказывается довольно равномерным (рис. 6.19), хотя и существуют зоны обильных (зоны 3, 4, 5, 8) и слабых притоков (зоны 1, 2, 7). Трещиноватая зона, как в открытом стволе так н в обсаженной или перфорированной скважине, будет иметь опре-

Суммарный приток, %

Рис. 6.19. Распределение притока жидкости в открытом стволе скважины по интервалам i-8.

Приток в зонах, %: t а; 2 - i; 3 - 12; 4-И; 5 - 28; 6 - 26; 7 - 4; S - 17

Рис. 6.20. Схема расположения водонефтяного (ВНК) и газонефтяного (ГНК) контактов относительно ВТПЖ и НТПЖ.

Высота конусов: - газового, - водяного; н - высота залежи

Глубина, м

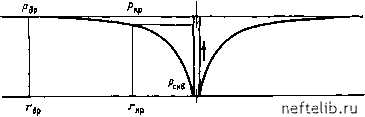

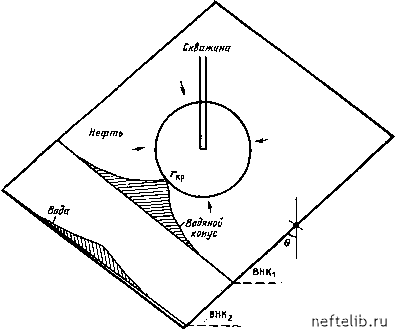

Рис. 6.21. Схема образования водяного конуса у подвижного ВНК.

Давления: Рдр - на контуре питания {границе зоны дренирования), Pjp - критическое, Р(,,;д - в скважине; радиусы: - зоны дренирования, гр - критический, г - скважииы

деленную продуктивную часть, ограниченную верхней и нижней границами, которым на рис, 6.20 соответствуют ВТПЖ - верхняя точка притока жидкости, НТПЖ - нижняя.

Взаимное расположение ВТПЖ и НТПЖ и их положение относительно ГНК и ВНК в трещиноватом пласте определяется интервалами hr и /ib, которые равны потенциальной высоте соответственно газового и водяного конусов.

Если допустить, что фильтрация жидкости в системе трещин аналогична фильтрации в среде с межзерновым поровым пространством, то распределение давления будет подчиняться логарифми-
