Глава 5

ПРИМЕНЕНИЕ МЕТОДОВ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН (ГИС) ДЛЯ ОЦЕНКИ ТРЕЩИНОВАТОСТИ;

5.1. Введение

В 1960-1980 гг. предпринимались многочисленные попытки выделения трещиноватости и оценки густоты трещин по данным ГИС. Однако оказалось, что качественная и количественная оценка трещиноватости- значительно более сложная задача, чем предполагалось. Это обусловлено трудностями идентификации трещин, особенно при попытке дать точное описание трещинной системы, находящейся в контакте со стволом скважины.

В этой главе делается попытка обобщить опыт использования (в комплексе или по отдельности) методов промысловой геофизики для выделения трещиноватых зон, а также выяснить возможности имеющихся методик интерпретации для оценки трещиноватости.

Поскольку ни один метод ГИС не чувствителен к трещине как к таковой (за исключением недавно изобретенного скважинного телевизора), любая попытка обнаружить трещиноватость требует использования комплекса довольно большого числа методов ГИС. Обычно использование различных методов ГИС основано на факте, что в однородных породах с постоянным диаметром ствола скважин трещиноватая зона будет создавать аномалию в показаниях приборов. Если трещина открытая, аномалия будет значительного размера, при закрытой трещине аномалия ничтожно мала.

Методы ГИС обычно обладают повыщенной чувствительностью к присутствию высокопроницаемых путей фильтрации флюидов (образованных трещинами) в низкопроницаемой среде (матрице). Эта чувствительность обусловливает реакцию показаний метода на трещину или на любую аномалию сплошной среды, которую можно назвать трещиной (плоскостью, по которой теряется сплошность), пустотой, каверной, щелью и т. д.

В общем местоположение зон с высокой проницаемостью обычно определяют по каротажным кривым, по необычно высоким скоростям бурения и поглощениям промывочной жидкости. Часто по данным ГИС удается установить положение зоны с высоким коэффициентом продуктивности в скважине, в которой проведены работы по стимуляции притока при плохом выносе керна, или в скважине со значительным увеличением диаметра ствола.

В тех случаях, когда возможность выделения зон трещиноватости обусловлена наличием высокопроницаемых зон (по сравнению с матрицей), методы ГИС будут реагировать только на открытые или частично заполненные трещины. Однако методы промысловой геофизики не позволяют отличать естественные трещины от искусственных, хотя выделение мелких трещин, образовавшихся во



время бурения, имеет очень большое значение, особенно если они соединены с системой естественных треш,ин.

Геофизическими методами обычно исследуют трещиноватую зону вокруг ствола скважины, где трещины чаще вертикальные п субвертикальные, чем горизонтальные [1]. Особое внимание, однако, необходимо уделять трещинам с ограниченной протяженностью, которые обязаны своим происхождением стилолитам или тонким глинистым пропласткам.

5.2. Методы ГИС для оценки глинистости

К этим методам относятся те, при помощи которых породы можно разделить на глинистые и неглинистые, - метод СП и гамма-метод.

5.2.1. Метод СП

В методе СП по стволу скважины регистрируется разница электрического потенциала подвижного электрода в скважине и заземленного электрода на поверхности.

Против глин уровень кривой СП обычно постоянен и приближается к прямой линии (линия глин), а в случае проницаемых пород кривая СП отклоняется от этой линии в той или иной степени. В случае трещиноватого пласта-коллектора аномалия кривой может быть связана с трещиноватой зоной. На рис. 5.1 показан пример подобных аномалий на кривой СП (известняки Остин). Каждое отклонение от линии глин в этом случае будет интерпретироваться как влияние на показания метода СП фильтрата бурового раствора в трещинах. В то же время отрицательные значения СП регистрируются против некоторых очень плотных пород, поэтому метод ограниченно используется для идентификации трещин, поскольку материал, заполняющий трещины (например, такой, как

пирит), часто может ёлиять на кривую СП. Как было установлено, этот метод не подходит для идентификации трещин в известняках.

10 мВ

О-20

о----20

2300 (700)


5.2.2. Гамма-метод

Гамма-метод позволяет оценить естественную радиоактивность горных пород и в осадочных формациях служит прекрасным индикатором содержания глин в породе, так как в глинах концентрируются радиоактивные элементы. Увеличение

Рис. 5.1. Стандартная диаграмма метода СП [1].

/ - глины Теплор; 2 - мел Остпн



глинистости в трещинах или наличие в них радиоактивных кристаллов, отложенных во время циркуляции воды, обусловливает более высокие показания гамма-метода. Таким образом, увеличение показаний гамма-метода в сочетании с другими признаками помогает выделять зоны трещиноватости.

5.3. Кавернометрия

При кавернометрии измеряется диаметр ствола скважины. Во время бурения удельный вес бурового раствора в стволе скважины

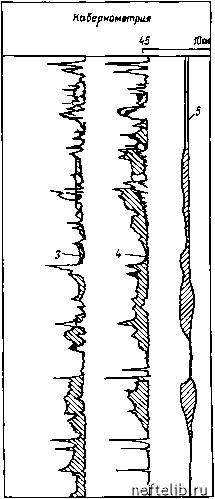

Рис. 5.2. Кавернограмма круглой скважииы, которая показывает наличие вертикальной трещиноватости [2].

кривые: / - азимута, 2 - относительного азимута; 3, 4, 5 - кавернограммы
