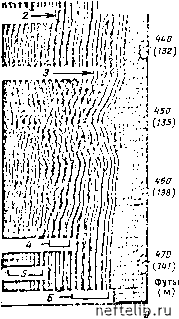

Рис. 5.20. Интерпретация записей амплитуд продольных (/) и поперечных (2) воли в породах с большими вариациями ориентации трещии Рис. 5.19. Интерпретация записей амплитуд продольных (/) и поперечных (2) воли в известняке Миссисипи [10] поперечных из-за присутствия горизонтальных трещин. Результаты лабораторного исследования керна подтвердили такую интерпретацию. Случай 2. На диаграмме акустического метода того же самого известняка Миссисипи, показанной на рис. 5.20, по кривой времени прихода продольной волны выделяются мощные пласты с небольшим различием в скоростях волн. Изменения амплитуд продольных и поперечных волн указывают на тип трещин- в интервале (табл. 5.4). По времени прихода четко регистрируется изменением литологии в интервале Ж (вудвордские сланцеватые глины). Таблица 5.4 Зона (см. рис. 5.2о) Ориентация трещин Амплит>да воли поперечных продольных
в. Влияние на амплитуду акустических волн других факторов На характер изменения амплитуды продольных и поперечных волн могут оказывать влияние такие факторы, как тип зонда, диаметр ствола скважин, свойства бурового раствора, неровности в стволе скважин, границы пластов, пределы изменения скорости и т. д. Затухание или любое изменение амплитуды может влиять на надежность интерпретации показаний акустического метода и, следовательно, на вероятность обнаружения трещин. Эксцентричность зонда, как и эллипсовидность ствола скважины, значительно уменьшает амплитуду приходящей продольной волны. По наблюдениям установлено, что эксцентричность прибора в скважине в 6 мм уменьшает амплитуду на 50%. Значительное затухание наблюдается также и при наличии в промывочдой жидкости пузырьков газа. Изменения литологии особенно влияют на время прихода как продольных, так и поперечных волн, проходящих через поверхность контакта бурового раствора с породой. Прохождение волны через тонкий слой, такой, как глинистый пропласток, также искажает амплитуду вследствие интерференции отражений от двух поверхностей раздела. Это искажение зависит от толщины пропластка. Из изложенного выше можно сделать вывод о том, что акустический каротаж с регистрацией амплитуд является ценным методом для выделения зой трещиноватости. Однако необходимо отметить, что при применении только акустического метода неопределенность интерпретации бывает значительной. В последнее время разработана новая методика представления результатов акустического каротажа - метод изменяющейся плотности или интенсивности. г. Волновая диаграмма акустического каротаж\а Эта методика представления диаграмм акустического каротажа дает возможность создать панорамный вид волновой картины, позволяющий лучше выделить зону трещиноватости. Характеристика породы при акустическом методе в основном осуществляется непрерывной регистрацией временного интервала в зависимости от глубины (где - время прихода акустического импульса). Общий вид такой записи показан на рис. 5.21, на котором выделены различные типы волн: продольные, Рэлея и волны в буровом растворе, а также указаны их первые вступления. На регистрацию акустических волн влияют различные условия, существующие в пласте. Изменения амплитуд акустических волн отображаются изменениями цвета диаграммы от белого до черного. Положительным амплитудам соответствуют на диаграмме более темные области, а отрицательным - более светлые. Качественные изменения характеристик пласта отражаются посредством вариаций тона, соответствующих изменением амплитуд. Нулевая амплитуда регистрируется как серый цвет, средний Triia(J!iMUiii!i:iirw3;iir  2000 Ji, mkc мущение («шеврон») на 2/wpp. Рис. 5,21. Акустические волны и первые вступления иа диаграмме, записанной по методу переменной плотиости. первые вступления волн: / - продольны.х; 2 - бурового раствора, 3 - рэлея; волиы: 4 - рэлея, 5-бурового раствора, 6 -продольные между черным и белым. Зона с постоянной пористостью, нетрещиноватая и литологически однородная на диаграмме изображается областью с равномерным чередованием светлых и темных полос. При прохождении зонда через трещиноватую зону на диаграмме появляются четкие перерывы записи и характерный диагональный рисунок. Этот рисунок (условно называемый шевроном) является результатом отражения большой части энергии волн которые, проходя назад к приемнику, накладываются на обычную волновую картину. При приближении прибора к трещине отраженная энергия продольных волн, создает диагональное воз-волновой картине под углом, равным д. Исследование трещиноватости Поскольку трещины имеют небольшую толщину и интервальное время не зависит от их наличия, то первый этап в исследовании «шевронов» не связан с временем, на этом этапе могут отбраковываться искажения волновой картины, связанные с изменением литологии и неправильностью ствола скважины. Вторым этапом является изучение волновой картины интервала трещиноватости. Типы трещин могут быть установлены на основе рис. 5.18 по результатам, полученным по кривым скорости поперечных и продольных волн, как показано на рис. 5.22 и в табл. 5.5. Трещины можно подразделить на две категории: субгоризонтальные (с углами падения О-35°) и субвертикальные (35-80°). На рис. 5.22 показан пример, когда трещина, расположенная приблизительно на отметке 26 м, на диаграмме проявляется на отметке 28 м. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 [ 81 ] 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
