процесс извлечения газа сопровождался появлением в продукции скважин воды, что вначале считалось результатом образования водяных конусов. На самом деле быстрый подъем воды был обусловлен крутыми углами падения водоносного пласта с хорошей проницаемостью при небольшой емкости пор матрицы. Быстрое продвижение воды вверх по структуре по трещиноватым системам больщой протяженности привело к защемлению пузырьков газа в тупиковых частях трещин и полостях в матрице.

Однако наличие трещиноватости не всегда приводит к таким отрицательным последствиям при разработке месторождений, в чем можно убедиться на приводимых ниже примерах.

3.1.2. Месторождение Айн-Зала (Ирак) [6]

Месторождение обязано своим существованием сложной системе трещин, обусловливающих пустотность и проницаемость, достаточные для добычи нефти. При отсутствии трещиноватости эти породы характеризуются низкой пустотностью (пористостью) и практически непроницаемы.

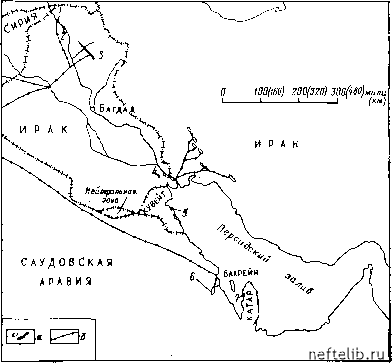

Рис. 3.1. Схема расположения месторождений Среднего Востока (Даниэль, 1954). а - месторождения; 5 - нефтепроводы. Месторождения: 7-Айн-Зала; 2-Мосул; 3 -Киркук; 4-Зубейр; S -Кувейт; 6 -Арамко; 7 -Духан

1(1,6) 2(3,2) 3(4,8) l(B,i) 5(8,0) 6(9.6) 7(f0,2) шли (км)

1000(305)

mo (305)

- 2000(610) 3000(915) Ш0(1220)

- 5000(1525)

- 6000(1830, , gij/ты (m

2(3,2) мили (km)

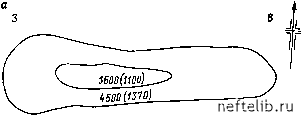

Рис. 3.2. Структурная карта (a) и разрез (б) месторождения Айн-Зала [6].

/ - миоцен; 2 - олигоцен; 3 - средний н верхний эоцен; 4 - палеоцен и нижний эоцен; 5- верхний мел; / - первый продуктивный интервал; изогипсы по кровле первого продуктивного интервала, футы (м)

Месторождение расположено в 200 км к северо-западу от Мосу-ла на севере Ирака (рис. 3.1) и приурочено к антиклинали с размерами на поверхности 19,2x4,8 км (рис. 3.2).

Хотя месторождение было открыто в 1939 г., его разработка не начиналась до 1947 г., а наивысший уровень добычи - 4100 мсут был достигнут в 1952 г.

До 1951 г. добыча нефти велась из 13 скважин, вскрывших залежь в трещиноватых мергелистых известняках верхнемелового возраста, названную «первый продуктивный интервал». Вскрытие более глубокого разреза в 1949-1950 гг. показало, что ниже в пористых и трещиноватых известняках нижне- и среднемелового возраста существует вторая залежь нефти, отделенная от первой 600-метровой толщей, которая считалась непроницаемой. Эта залежь получила название «второй продуктивный интервал». Однако детальное исследование сразу же показало, что между этими двумя залежами, которые вначале считались изолированными друг от друга, существует гидродинамическая связь. Наличие этой связи объясняется существованием редких, тонких, питающих трещин.

120-330

S Олиеоцен

Миоцен

Верхний и

средний эоцен

11 1

Нижний эоцен

палеоцен

Верхний

Средний мел

Н}ра

Первый

. Второй

Характеристика породы

Гипс (Нижний Фарс)

Глинистый известняк

Изввстковистая сланцеватая елина

Однородный мергелистый избестняк

Известняк и глинистый сланец

Доломитизированные известняки и черные битуминозные сланцеватые глины

рис. 3.3. типичный разрез отложений на месторождении айн-зала

На типичном разрезе пород, построенном по данным пробуренных скважин (рис. 3.3), показаны литология и стратиграфия этих двух продуктивных зон и их соотношение с перекрывающими и подстилающими толщами. С уверенностью можно сказать, что нефть на месторождении Айн-Зала образовалась в среднемеловых и/или юрских горизонтах, причем она не мигрировала в верхние горизонты до тех пор, пока породы не стали трещиноватыми.

Оба продуктивных интервала по существу представлены трещинными коллекторами, но второй продуктивный интервал имеет значительно ббльщую толщину, чем первый, характеризующийся более неоднородным литологическим составом и больщим разнообразием трещин. Несмотря на сложный характер сети трещин, были выделены три основных типа трещин. Ниже приводится описание этих типов в порядке, определяемом степенью их влияния на добычу нефти.
