!I. Расчет показателей дальнейшей разработки залежи

Для случая, когда скорость перемещения ВНК не изменяется и уровень добычи сохраняется постоянным, снижение пластового давления можно рассчитать следующим образом (табл. D.4).

Исходя из заданной годовой добычи, равной 1 500 ООО м, добыча на каждом шестимесячном шаге составит 750 000 м за 0,5 года (графа 2 табл. D.4).

Таблица D.4

Падение давления рассчитывают по уравнению Ар= Д-У°Р X 1,63-10-".

В графе 3 приводятся данные о накопленной добыче, в графах 4 и 5-положения ВНК и мощность зоны истощения; в графе 6 - накопленная добыча за счет капиллярной пропитки с учетом перемещения ВНК.

В графе 7 приведены данные о добыче, получаемой при упругом режиме как разность величин в графах 3 и 6. В графе 8 даны величины падения пластового давления, а в графе 9 - пластовые давления, полученные как разность начального пластового давления Рвач и ЛР:

Р - р л р

няс нас нач -» >

Задача Е

Известна история разработки залежи, приуроченной к трещиноватым коллекторам, за 11-летний период, а также изменения положения ГНК, ВНК. Начальные положения водяной, нефтяной и газовой зон даны на рис. Е.1.

Основные характеристики залежи: Ф = 0,162, 5в,нач=0,38, Sh = 1,21, Рнас-постоянное независимо от глубины, Рн,нач=26 МПа,

Рис. ЕЛ. Начальное распределение флюпдов в залежи

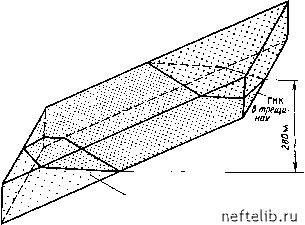

Рис. Е.2. Изменение объема залежи с глубиной (отнесенное к ГНК)

в трещинах

S..3

Кз.насн > 1000

НГНК

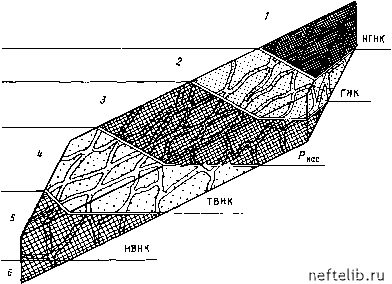

Рис. Е.З. Деление залежи на зоны после начала разработки.

Зоны: / - газовой шапки, 2 -расширения газовой шапки, 3 - разгазнрования, -нефтенасыщенная, 5 - заводнения, 6 - водяная

Yh=0,83 кг/дм, ув= 1,03 КГ/ДМ, = 280 м (общая мощность), v3.Hac.H=1260-10 м (начальный объем нефтенасыщенной зоны), !(Н) (рис. Е.2).

На второй стадии разработки при расширении газовой шапки и внедрении воды выявлено наличие зон газовой, разгазнрования, упругого режима и заводнения (рис. Е.З).

Параметры, характеризующие 11-летний период разработки, собраны в табл. Е.1: в графах 1 и 2 - время с начала разработки; в графе 3 - накопленная добыча jV„, в графе 4 - среднемесячные дебиты залежи, в графах 5 и 6 - положение ГНК (Яг) и ВНК

(Яв).

Примечание. Оба уровня ГНК и ВНК замерялись в наблюдательных скважинах относительно НГНК- Таким образом, Яг= = 1-Яв.

Требуется определить:

1) начальные запасы нефти в зонах заводнения и газовой;

2) объем нефти, добытый из зон разгазнрования и упругого режима;

3) нефтеотдачу залежи;

4) нефтеотдачу зоны заводнения.
