4.7.2.5. Извлечение нефти посредством нропитки в зависимости от времени

Процесс вытеснения нефтн из блока матрицы описывается зависимостью нефтеотдача - время. Эта зависимость играет очень важную роль при разработке трещиноватых пластов-коллекторов и обычно представляется в виде кривой на графике, приведенном на рис. 4.66.

Такая кривая получается в результате прямых измерений в лабораторных условиях (см. гл. 9) или посредством математического моделирования процесса вытеснения (см. гл. И). На процесс вытеснения сильно влияют однородность пород, литология коллектора, природа, вязкость флюидов, фактор подвижности, поверхность и характер контакта между породой и флюидами и т. д.

Чтобы использовать данные лабораторных экспериментов для правильной интерпретации поведения залежи при разработке, необходимо смоделировать в лабораторных условиях роль, которую играют при этом капиллярные и гравитационные силы.

Стандартные эксперименты (рис. 4.67) дают различные результаты. В случае, приведенном на рис. 4.67, а, вытеснение флюида будет резу1ьтатом действия только капиллярных сил пропитки, в то время как в случае, приведенном на рис. 4.67,6, во время процесса вытеснения действуют совместно капиллярные и гравитационные силы. Зависимости нефтеотдачи от времени для этих двух случаев будут отличаться друг от друга (см. рис. 4.66) [44].

Поскольку керн имеет небольшие размеры, а моделирование гравитационных сил требует образцов большой длины, стандартные виды анализа часто заменяются опытами с центрифугированием [45].

В центрифугу (рис. 4.68) помещается кернодержатель (длина керна Я), заполненный минерализованной водой.

Потенциал гравитации в зависимости от условий скорости вращения центрифуги будет равен

dG = а)2Др {R + h) dh.

(4.108)


Время

Рис. 4.66. Кривые зависимости нефтеотдачи от времени для случаев а и б на рис. 4.67




Вода

Рис. 4.67. Эксперименты по вытеснению нефти водой путем пропитки.

Вытеснение нефти под действием; а - капиллярны.\ сил; б - гравитационных и капиллярных сил

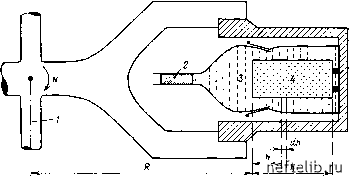

Рис. 4.68. Распределение воды и иефти в стаканчике работающей центрифуги.

/ - ось вращения центрифуги; 2 -нефть; 3 -рассол; 4 -керн. Л=0 - верх образца: h~H- низ образца

Интегрируя уравнение по направлению длины керна, получаем G = Ар {Rh + /jV2). (4.109)

Гравитационный потенциал, взвешенный по объему, будет ра-

ъян + Я*

(4.110)

Если капиллярное давление выражено уравнением (4.104)

то отношение гравитационных сил к капиллярным будет G o2Дp(з?я-f яг)/б [о/ {Q)/y1kW] j

Угловая скорость вращения

G [о/ (6) /т К/Ф ] J

м 60

N =- U).

(4.111)

(4.112)

(4.113)

Если опыты проводятся на небольших образцах (небольшая Я), преобладающее влияние гравитационных сил возможно лишь при большой скорости вращения центрифуги (см. гл. 9).



основные обозначения к разделу 4.2

а - протяженность А - площадь Ь - раскрытость трещин К - проницаемость L - длина

п - неопределенное число s - площадь V - обьем

ф - пустотность, пористость

пр.ф ~ коэффициент продольной формы

п.ф - коэффициент поперечной формы

1 - число трещин Р - давление

Q, q ~ дебит г - радиус s - скин-эффект

2 - угол между трещиной и

направлением течения ф - пустотность, пористость jj. - вязкость

индексы к разделу 4.2

1 - первичная

2 -. вторичная

г. тр - густота трещин

i - неопределенный порядковый номер м - матрица max - максимум min - минимум общ - общий тр - трещина эф - эффективный

индексы к разделу 4.3

бл - блок в - вода г. тр - густота трещин др - дренирование инт - интервал манж - манжета м - матрица общ - общий тр - трещина тр. пл - трещиноватый пласт

i - неопределенный порядковый номер

основные обозначения к разделу 4.4

основные обозначения к разделу 4.3

а - протяженность А -. константа, зависящая от типа пустотности породы А - площадь

В - константа, зависящая от

размера пор с - константа, зависящая от

размера пустот cj, сз - константы, зависящие от

ориентации трещин D - константа, зависящая от

формы пор е - межтрещинный интервал

(высота блока матрицы) h - эффективная толщина

нефтегазонасыщенного

пласта

Н - общая толщина нефтегазонасыщенного пласта К - проницаемость

А - площадь

b - раскрытость трещин

В - объемный коэффициент Dj. - коэффициент продуктивности пОу газу

Л - эффективная толщина нефтегазонасыщенного пласта

Н - общая толщина нефтегазонасыщенного пласта •аниз - поправочный коэффициент на анизотропию К - проницаемость п -< число блоков Р - давление Р1 - коэффициент продуктивности по нефти q - дебит RA - площадь (поверхность), пласта-коллектора г - радиус

ф - пустотность, пористость [А - вязкость

а - нагрузка за счет веса вышележащих пород
