г. Комментарии

В моделях Розена полунеявный расчет треш,инно-матричных источников представляет собой устойчивую процедуру для расчета положения контактов и давления в трещинах. Гистерезисные эффекты, характерные для насыщенности матрицы, при это.м также учитываются.

д. Пример расчета

Гипотетическая залежь (рис. 11.11) имеет газовую шапку и подстилается водой. Петрофизические характеристики и свойства жидкостей следующие.

Объем газовой шапки......................ISS-IO"

Начальные запасы иефти в пластовых условиях .......... 270-10

Начальное пластовое давление иа ГНК..............20,7 МПа

Начальное положение ГНК ................... 1600 м

Начальное давление насыщения..................20,7 МПа

Начальное положение ВНК ................... 1966 м

2118 м

Давление................ 1,72 МПа......36,2 МПа

Объемный фактор иефти......... 1,15 ......1,60

» воды.......... 1,03 ......1,02

» газа.......... 1,01 ...... 0,0006

Газовый фактор иефти.......... 100 ...... 1000

Из залежи добывается 15 899 и 11 924 м/сут. Пластовое давление за 500 дней снижается до 2,275 МПа. Рассматриваются два случая:

1. Случай А - закачка 5,66-10 мсут газа в газовую шапку.

2. Случай В - закачка (2,4-4-2,83) • 10 мсут газа в газовую шапку (что равно объему растворенного газа, выделяющегося из добываемой нефти).

Залежь моделировалась простой сеткой 2x25 так, что оба крыла залежи сообщались через общую газовую шапку (рис. 11.12). В расчетах были приняты упрощенные кривые относительных проницаемостей, типичные для трещиноватого коллектора, в котором

Зопадное крыло -

-.Heqrnib.

-.Вода

Недть

: Вода

Восточное крыло

Продуцирующие блоки

Рис. 11.11. Гипотетическая залежь нефти с газовой шапкой и подстилающей водой [6]

Рис. 11.12. .Модель ской залежи [61

гипотетиче-

11.13

Рис. 11.13. Зависимость относительны.х фаз (/Сем и Кпсм) от насыщенности несмачивающей фазой Siicii [6]

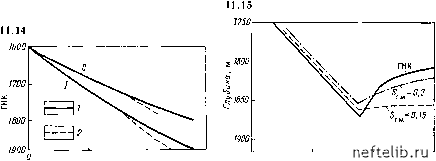

Рис. 11.14. График перемещения ГНК [6]: / - случай а поддержания пластового давления; 2-случай в закачки попутного газа, / - западное крыло; - восточное крыло

Рис. 11.15. График перемещения ГНК в случае А после прорыва газа (через 2825 сут) и прекращения добычи на два года

0,2 0,ц 0,6 0,8 1,0 насыщенность s

шоо 2000

время, сут

1000

2000 3000

время, cyi

Процессы гравитационной сегрегации определяют особенности течения (рис. 11.13).

Проведенные расчеты дали следующие результаты.

1. Закачка больших объемов газа (случай А) приводит к медленному перемещению ГНК, что связано с поддержанием пластового давления на высоком уровне (рис. 11.14).

2. Когда в газовую шапку залежи закачивается только попутный газ (случай В), ГНК перемещается быстрее, так как снижение давления в залежи приводит к сегрегации значительных объемов газа (см. рис. 11.14).

3. Если добывающие скважины работают с глубины 1874,5 м, газ прорывается в них через 2825 дней на восточном и 2540 дней на западном крыле.

4. Если после прорыва газа в случае А (через 2825 дней) добыча прекращается, то через 2 года (или 3555 дней) ГНК установится на глубине 1821 м, т. е. поднимется вверх на 53 м (рис. 11.15).

5. На рис. 11.15 показано, как влияет газонасыщенность матрицы (Sr.m=0,2 и 0,15) на подъем ВНК.

11.2.3.3. Модель Кента Томаса [7]

Залежь, как и в других случаях, моделируется сеткой сообщающихся трещин и блоков матрицы. Причем принимается, что обмен жидкостями между трещиной и матрицей локальный, а течение происходит только в трещинах.

Течение в трещинах описывается уравнениями (11.14), которые в конечных разностях записываются следующим образом: для воды

А [Гз (АР,з - TbAD)] + /.;з (PiB - Р,в) - <7в ==

(Фад,; (11.21)

для нефти

А [Г„ (АР,„ - T„AD)] -f (Р,н - Р.,„) = 8 (Ф5„5„),;

(11.22)

для газа

А [т, {ар,,- tAD)] + }.,; (Р,г - р,,) + А [Г„ГФ (АР,„ ~ -r„AD)] + + х:„ГФ (Р,„ - Р,„) - <7г = % 3 (Ф5,5, + ФВ,ГФ5„)2. (11.23)

Только один член является специфическим для трещиноватых пород-коллекторов: X\{Pi-Рг)-член, описывающий обмен жидкостями между трещинами и матрицей, который представляет функцию источника - стока в сети трещин [8]. Параметр Я, зависящий от формы и размеров блоков, можно вычислить для некоторых простых геометрических форм.

Уравнения, описывающие обмен жидкостями между трещинами и матрицей для всех трех фаз, записываются в виде

-КЛРи-Р..) = (ФВД,;

-х;„(л,-р,„)= -i 5(Ф5Л,)1; (11.24)

- х; (Р,, р,,) = хтФ (Р.н - Ри) = (ФВД +Фнед1.

Расчеты с использованием этой математической модели проводились с учетом следующих упрощающих допущений и процедур.

1. Правые части уравнений выражались как функции давления и насыщенности, в которых различные коэффициенты представляли собой частные производные интегральных характеристик на данном уровне.
