Рис. 3.17. Схема размещения бассейнов Калифорнии (Риган, 1953). / - месторождения, на которых нефть добывается из трещиноватых сланцеватых глин; 2 -гранитные породы; 3 -меловые отложения; 4 -границы третичных бассейнов. Нефтегазоносные бассейны: / - Салннас; -Сан-Хоакин; /- Кайама; / V - Санта-Мария; V-Вентура; V/- Лос-Анджелес

2. Нефть может находиться в структурных ловушках различных типов.

3. Дебиты нефти возрастают на участках распространения более кремнистых пород, но только в тех зонах, где имеется покрышка плиоценового возраста; величины дебитов нефти значительно изменяются в зависимости от изменения трещиноватости.

4. Трещины в этих двух бассейнах отличаются по происхождению и виду.

5. Без продолжительных испытаний продуктивные интервалы могут быть легко пропущены.

6. Бурение потенциально продуктивных зон протекает одинаково: характерны небольшие скорости проходки, плохой вынос керна и потери бурового раствора.

7. Нефтепроявления во время бурения незначительны и обычно представляют собой нефть в трещинах обломков керна, пленки нефти в растворе или в шламе.

В бассейне Сан-Хоакин скопления нефти найдены на антиклиналях Мидуэй-Сансет, Элк-Хилс, Буэна-Виста-Хилс, Южный Белридж, Северный Белридж, Лост-Хилс и 35-я (рис. 3.18). Коллекторы на этих месторождениях приурочены к песчанику Стевенс,

10000(3050)

fl7 6(9.6) 12(19,2) шли (т)

Рис. 3.18. Карта юго-западной части бассейна Сан-Хоакин, Калифорния (Риган, 1953).

Изогипсы, футы (м): а - по кровле верхнемиоценовых отложений, б - по кровле плиоценовых отложений; залежи нефти: в-в верхиемиоцеиовых сланцеватых глинах, г - в верх-иемиоценовых песках; д - границы распростраиеиия верхиемеловых проницаемых песков; е -наличие верхиемиоцеиовых непроницаемых песков; ж - профильные разрезы. Месторождения: / - Лост-Хилс; г-Северный Белридж; 3 - Южный Белридж; 4 -Элк-Хилс; 5 - Буэиа-Виста-Хилс; 6 - 35-я антиклиналь; 7 - Мидуэй; 8 - Саисет

кремнистому сланцу Стевенс и кремнистым сланцеватым глинам верхнего Мохниана. На рис. 3.19 показано развитие кремнистых сланцев, которые в пределах бассейна являются эквивалентами песчаников, распространенных на его окраинах. Наиболее продуктивны отложения в центральной части бассейна, в пределах месторождения Элк-Хилс, к востоку от него и от области Белридж, где особенно широко развиты сильно кремнистые (до окремнелых) сланцеватые глины. Трешиноватость в этих хрупких породах вероятней всего образовалась в результате действия механических сил во время складкообразования, что благоприятно влияет на добычу. На месторождении Элк-Хилс пробурено около 90 скважин по 32-гектарной сетке. Начальная добыча на месторождении достигала 318 м/сут нефти плотностью 0,85 г/см.

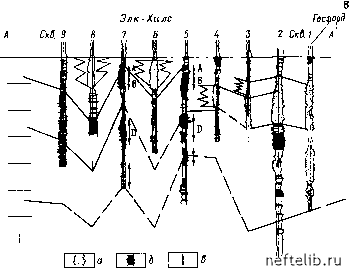

Рис. 3.19. Корреляционные профили через долину Сан-Хоакин (Риган, 1953).

а - песчаник Стевеис; б - кремнистый сланец Стевенс и кремнистая сланцеватая глина; в - продуктивные интервалы в сланцеватой глине

-500 (150)

-1000

(зов)

-1500 (ш)

-гооо

(ооо)

-2500 (750)

-3000 (900) (руты(м

в антиклиналь хилс ><"-лс белридж белридж

ск8.1 2 3 4 5 б 7

-500 -\ (150)

-1000 - I (300)

-1500 - (ш)

-2000- (600)

-2500 - (750)

3000 - (900) 1руты(и)
