Рис. 10.22. Схема поры, имеющей два сужения (входа) разных радиусов

пиллярными силами, которые противодействовали диспергированию потока.

в. Качественное объяснение явлений диспергирования

Допустим, что газ нагнетается в пористую среду (матрицу), насыщенную жидкостью. Газ, попавший в единичную пору (рис. 10.22), сообщающуюся с другими порами через сужения разных радиусов Г\ и Г2, может ее покинуть только в том случае, если давление внутри данной поры Р выше капиллярного давления в сужениях.

Если капиллярные давления в сужениях составляют соответственно Рк1=2а/г[ и Рк2=-2а/г2, то возможны следующие случаи:

когда гг-Сп->-Рк2>Рь1 и если Р>Рк2, наблюдается диспергирование, если Рк2>Р>Рк\ - диспергирование отсутствует;

когда Г2 = п-»-Рк2=Рк1 и если Р>Ркь наблюдается диспергирование, так как автоматически Р>Рк2.

Из этого упрощенного качественного обсуждения следует:

если поры однородны и характеризуются большим радиусом, что равносильно низким величинам капиллярного давления, процессы диспергирования газа превалируют;

если поры неоднородны и малого радиуса, существует заметная вероятность того, что течение газа будет проходить без заметной его дисперсии.

Если разные капиллярные давления в сужениях записать в виде разности капиллярных давлений

ll, (10.15>

то диспергирование будет наблюдаться при низких значениях ДРкг. а его отсутствие - при высоких значениях ДРк.

С учетом функции Леверетта область перехода дисперсного течения к недисперсному может быть выражена капиллярным числом перехода: стУФ/А"; 0,032-0,042 КПа.

г. Масштабные эксперименты

Лабораторные эксперименты были выполнены с использованием различных материалов, при различных давлениях, при насыщении моделей нефтями, содержащими растворенный газ, с целью выявления поведения газа в условиях его выделения в пористой среде.

Пористая среда представляла собой разные фракции молотога стекла, прозрачность которого обеспечивала качественные оценки

поведения газа, или песчаник, при экспериментировании с которым удавалось получить только количественные оценки.

Взаимовлияние жидкости и пористой среды определялось с учетом критического параметра Леверетта о-/Ф/К для оценки переходной области между недиспергирующим и диспергирующим режимами течения.

Давления изменялись от низких (0,37 МПа) до средних (2,1 МПа) и высоких (24,0 МПа). Выделением газа управляли, изменяя скорость снижения давления dP/dt.

Различные варианты экспериментов приведены в табл. 10.3, а обсуждение нх результатов основывается на диаграммах (рис. 10.23, 10.24), где сопоставлены различные параметры этих экспериментов.

Таблица 0.3

Два основных параметра оказываются определяющими при перенасыщении: кажущаяся средняя газонасыщенность 5г (% от объема пор) и кажущееся давление перенасыщения Рц.нас. Эти два параметра часто выражают в виде среднего давления нефти в порах Р, которое связано с темпом истощения. Физически давление Р приблизительно одинаково во всех блоках матрицы, но зависимость этого давления от давления насыщения отлична от этой же зависимости, характерной для ГНК на границе каналов, заполненных газом, и внутри блоков, где сужения пор насыщены нефтью.

Нефть на поверхности контакта наполненных газом каналов позволяет выделяться при давлениях, соответствующих зависимости /?г.н от Р, полученных при исследованиях PVT в лаборатории. Вне этих каналов нефть не выделяет газ из-за явлений перенасыщения. В процессе добычи часть этого невыделившегося газа, который присутствует в нефти в растворенном виде (и при низких давлениях, как показывают анализы PVT) вследствие процессов перенасыщения, может за счет диффузии переноситься к газонасыщенным каналам и выделяться там из нефти после достижения

г,8 2А p,io т

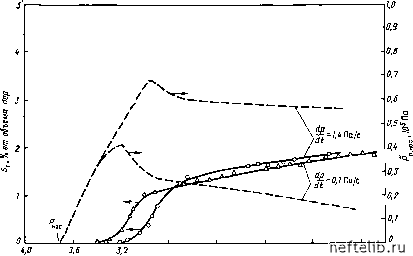

Рис. 10.23. Зависимости средней газонасыщенности Sr и среднего давления перенасыщения Рп.нас от Р, полученные па модели из молотого стекла проницаемостью 350 мкм [4]

2,8 2,14 Р, 70па

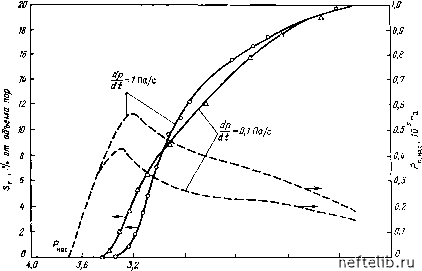

Рнс. 10.24. Зависимости среднен газонасыщенности Sr и среднего давления перенасыщения Рп.нас от Р, полученные на модели из молотого стекла проницаемостью 15 мкм [4]
