крытыми. Оценка характеристик трещин, таких, как раскрытость, заполненность, природа заполняющего материала, имеет существенное значение в дальнейшем описании сети трещин.

Очень важно при исследовании керна установить наличие стилолитов, описание которых необходимо проводить по схеме, предложенной для изучения трещин. Ориентация стилолитов субвертикальная или субгоризонтальная к напластованию (см. рис. 2.12), их пересечение с трещинами, особенно когда нарушается взаимосвязь последних, имеет очень важное значение. Схематичное изображение стилолитов в керне, показывающее их относительные размеры (малые, большие), раскрытость и т. д., приведено на рис. 2.14.

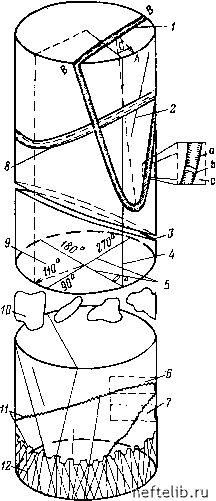

-<-Рис. 2.12. Пример сложного образца керна из трещиноватого пласта-коллектора.

1 - измеримая трещина: А - видимое направление падения плоскости трещины. В-В - видимое направление простирания плоскости трещины, /С - угол падения плоскости трещины: 2-неизмеримая трещина; распространение плоскости измеримой трещины; а-трещина, заполненная кальцитом, в -вторичная пустотность в материале, заполняющем трещину, с - порода матрицы; 3 -нарушение целостности керна; 4 - опорная линия; 5 - ориентация относительно опорной линии; 6 - высверленный образец с субпараллельным стилолитом; /-высверленный образец с субперпендикулярным стилолитом; 8 - плоскость напластования; 9 - кажущееся направление падения плоскости напластования (истинное направление по данным инклииометрии составляет 200°); /О - обломки (куски) породы; - стилолиты; /2 - брекчия

i Рис. 2.13. Рисунок поверхности керна трещиноватой пор.оды.

i - стнлолнт; 2 - система трещин

рис. 2.14. стилолиты в керне трещиноватой породы.

/ - крупный стилолит; 2 - частично открытая трещина, заканчивающаяся в стилолнтах; 3 - небольшой стилолит, присутствующий только в зубцах крупного стнлолнта; 4 - трещина, пересекающая небольшой стилолнг

2.3.2.1. Параметры единичных трещин

а. Оценка раскрытости трешин

Раскрытость трещин изучается под микроскопом в шлифах. Этот метод считается самым эффективным, так как позволяет производить прямые измерения этой величины. Измеряется величина раскрытости ряда трещин в

шлифе, и затем результаты усредняются. Для серии шлифов результаты еще раз усредняются и уточняются за счет введения поправки на угол 0 между плоскостью шлифа и трещиной. Если угол 0 изменяется при каждом измерении, для расчетов берется случайное распределение от О до я/2, т. е.

6„ст = 6замС03б, (2.20)

а средняя бист для случайного распределения является функцией средней Ьзам:

ист= К

(2.21)

Данные, полученные при определении величины раскрытости трещин, показывают, что обычно она меньше 0,1 мм (100 мкм). Если раскрытость трещин очень большая, могут возникать некоторые трудности вследствие того, что трещины из-за больших размеров не попадают в пластинку шлифа.

Пример. В скважине отобрано 1110 кернов, по которым замерены различные значения раскрытости несомненных трещин (табл. 2.3).

На рис. 2.15 результаты этого исследования представлены в виде кривой распределения величин объемной густоты трещин. Средняя величина раскрытости трещин 6 = 0,079 мм ~0,08 мм.

б. Оценка размера трещин

Обычно при изучении трещин по кернам легче установить количество микротрещин, чем макротрещин. Дело в том, что обнаружение макротрещин в большой степени определяется условиями отбора образцов, в частности соотношением между пространством, в котором существуют трещины, и диаметром керна (рис. 2.16, а), а

io 60 80 WO m

объемная густота трещин, и/и

рис. 2.15. кривая распределения объемной густоты трещин для каменноугольных отложений башкирии [4]

также между ориентацией трещин и направлением искривленного ствола скважины (рис. 2.16, б). Как видно из рис. 2.15, б, если трещины субвертикальны и их наклон совпадает с направлением искривленного ствола скважины, то такие трещины невозможно обнаружить. В то же время большое расстояние между соседними трещинами снижает возможность обнаружения трещин в керне (рис. 2.16, а).

в. Оценка ориентации трещин

Чтобы установить ориентацию трещин, необходимо во время отбора керна непрерывно определять его положение относительно стран света.

Метод определения ориентации трещин (которая связывается с направлением трещин в слоях) был предложен Виейра [6]. Ориентация линий в керне получается из трех следов; которые образуют углы 288°, 144° и 72° относительно принятой (условной) линии север - юг.

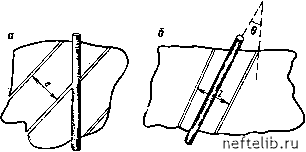

рис. 2.16. взаимное расположение ствола скважины и системы трещин.

а - расстояние е (интервал) между трещинами больше, чем высота отбираемого керна; 6 - трещины и ствол скважины параллельны
