у p. воды трещинах

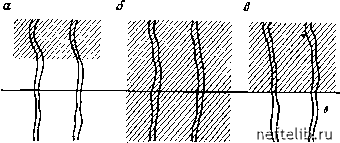

Рис. 9.38. Сопоставление положения f ВНК в трещинах и фронта вытеснения в блоках матрицы при различных скоростях перемещения ВНК.

Скорость перемещения ВНК: а -ниже критической, б -выше критической; в - критическая.

/ - нефть; 2 - вода

Рис. 9.39. Сопоставление нефтеотдачи и->-скорости перемещения ВНК в трещинах с целью оценки критической скорости [4].

Скорость перемещения ВНК. см/сут: / - в пласте; II - в лабораторных моделях; / - критическая скорость; 2 - 7,62 см/сут в лабораторных опытах; 3 - 0,318 см/сут в залежи-прототипе

было проведено несколько экспериментов при скоростях, меньших критической, причем величина критической скорости была определена путем экстраполяции (рис. 9.39).

Обсуждение. Результаты обоих типов экспериментов (одномерной и трехмерной капиллярной пропитки) показывают, что на вид зависимости нефтеотдачи от времени оказывают влияние как геометрия, так и физические свойства самих образцов и жидкостей. Но если время выразить через безразмерный параметр /б.к, подобно тому как это сделано в уравнении (9.18), полученном в результате теоретического рассмотрения.

/ (е)]/к/Ф Ко.,

V-bH

то различные экспериментальные кривые можно свести к единственной кривой, которая изображена на рис. 9.40, а и б. Другими словами, для данного типа пород {К, Ф), данных жидкостей (цв,

а, 0) и одинаковых по геометрии образцов представляется возможным обобщить результаты экспериментов, используя безразмерный параметр.

Замечания. Основные допущения, принятые в экспериментах:

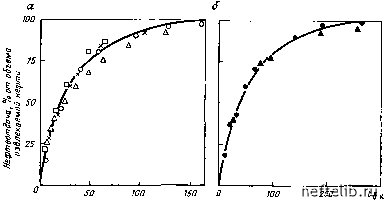

Рис. 9.40. Сопоставление нефтеотдачи и корреляционного безразмерного времени tc.«=t У К/Ф -ГГ оценки критической скорости перемещения ВНК в трещине [4]:

а-алундовые цилиндрические образцы, капиллярная пропитка через один из торцов; б - образцы песчаника, всесторонняя капиллярная пропитка.

количество нефти, содержащейся в трещинах, незначительно по сравнению с количеством нефти, насыщающей матрицу;

раскрытость трещин велика, так что они оказывают пренебрежимо малое сопротивление течению;

вытеснение определяется капиллярными силами, силы гравитации пренебрежимо малы;

ВНК во всех трещинах находится на одном уровне вследствие их сообщаемости.

Полученная связь нефтеотдачи и безразмерного времени показывает, что в случае капиллярной пропитки уравнение (9.18) может быть принято в качестве безразмерного критерия подобия и основного масштабного соотношения при переносе результатов лабораторных исследований на натурные условия.

г. Метод центрифугирования Кайта [7]

Связь между временем и величиной нефтеотдачи, получаемой при центрифугировании, обсуждалась в гл. 4. Основной закон вытесне-

ния нефти из образца, помещенного в центрифугу, выражается через гравитационные и капиллярные силы, и их связь со скоростью вращения следующим образом:

о шПр(ЗЯ+Я2)/6

(9.61)

где R - радиус ротора центрифуги; Я - высота образца.

Совместное влияние капиллярной пропитки и действия гравитационных сил на вытеснение нефти водой определяется размерами блока Я и величиной капиллярного давления Рк при одинаковых частотах вращения ротора со.

Результаты экспериментов, проведенных на центрифуге, дают такие же зависимости нефтеотдачи от времени, как в обычных экспериментах по капиллярной пропитке (см. рис. 9.37 и 9.40).

9.4.2.3. Окончательные выводы

Во всех экспериментах по вытеснению как при преобладании гравитационных или капиллярных сил, так и в тех случаях, когда эти силы вместе участвуют в процессе вытеснения, кривая зависимости нефтеотдачи от времени подобна кривой, приведенной на рис. 9.41, а. Если представить эту кривую в полулогарифмических координатах, то ее вид будет аналогичен кривой, приведенной на рис. 9.41, б.

Кривая на рис. 9.41, б допускает некоторую линейную апрокси-мацию в полулогарифмических координатах для промежуточных значений времени.

Основываясь на теоретическом рассмотрении (см. раздел 9.2.2) и результатах экспериментальных исследований Маттакса, приведенных в безразмерном виде (см. рис. 9.40), можно прийти к следующим выводам.

Рис. 9.41. Типы кривы.х зависимости нефтеотдачи R от времени: a~RHt); 6-R=!0ogt)
