3.2.2. Зона Спраберри (бассейн Мидленд, Западный Техас)

Весьма интересным примером подобных коллекторов являются также отложения формации Спраберри в одноименной зоне. Некоторые исследователи [12] считают, что коллектор формации Спраберри уникален. Продуктивная часть разреза на 87% состоит из сланцеватых глин; по сути дела, на площади отсутствуют какие-либо ловушки структурного типа, и тем не менее здесь в отдельные месяцы из 1558 скважин добывалось 436,3 тыс. м нефти, притоки которой были обусловлены в основном естественной трещиноватостью.

Это удивительное скопление нефти в отложениях формации Спраберри приурочено к гомоклинали, протягивающейся в субмеридиональном направлении полосой с размерами 240Х (80- 112) км на глубине в среднем 2070 м.

К разведке этой области приступили в начале 40-х гг., причем первая скважина, оказавшаяся сухой, была закончена в 1944 г., а скважина-первооткрывательница, давшая при испытании дебит нефти 50,7 м/сут - в первой половине 1949 г. За открытием последовало бурение нескольких скважин на различных лицензионных участках площади, каждая из которых дала продукцию из, казалось бы, маломощных плотных песчаников. В результате интенсивной разведки к 1 мая 1952 г. было закончено бурением 1630 продуктивных скважин, оконтуривших площадь в пределах округов Мидленд, Гласкок, Антон и Риган (рис. 3.14). Характеристика пород приведена в табл. 3.2, а типичный разрез пород, вскрытых

Таблица 3.2

скважинами,- на рис. 3.15. Обычно отложения формации Спраберри представлены 100-метровой толщей различных черных карбонатных или алевролитистых сланцеватых глин, а также алевролитов или алевролитистых песчаников, со случайными тонкими про-

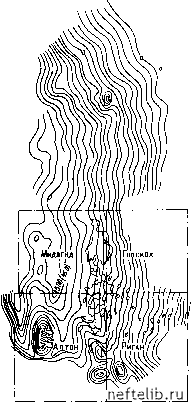

Рис. 3.14. Зона Снраберри, Западный Техас (Уилкинсон, 1952).

Изогипсы по кровле формации Спра-беррн, футы (м)

Рис. 3.15. Типичный разрез Снраберри (Уилкинсон, 1952). а - массивные алевролиты; б - масштаб трещиноватости. Отложения: / - Верхний Спраберрн; 2 - Средний Спраберри; 3 - Нижний Спраберрн; 4-подошва Спраберри; 5 -Дин; б - подошва Дин

слоями известняков или доломитов. Вся толща подразделяется на три части:

1) Верхний Спраберри - массивнослоистые алевролиты (толщина 13,7 м), известняки (1 м); черные сланцеватые глины (83,8 м);

2) Средний Спраберри - тонкослоистые алевролиты (8 м), известняки (0,3 м), черные и кремнистые сланцеватые глины (102 м);

3) Нижний Спраберри - тонкослоистые алевролиты (18,2 м, причем толщина слоев увеличивается к подощве), черные и кремнистые сланцеватые глины (74 м).

В региональном плане эти осадки и их эквиваленты были отложены в обстановке открытого моря, занимавщего весь бассейн Мидленд. Однако преобладание эвксинных фаций в пределах четырех округов ясно свидетельствует о существовании в период осадконакопления обстановки с токсичными условиями на дне. Пытаясь понять закономерности распространения нефтеносности, первые исследователи связывали отложение алевролитов с береговой линией. По мере увеличения разбуренной площади, когда стала ясна истинная картина распространения фаций, эта гипотеза была отброшена, и продуктивная площадь вырисовалась в виде треугольника, форма которого не объясняется имеющимися закономерностями. На рис. 3.16 показана одна из многих попыток воссоздать картину первоначального распространения фаций и обстановок осадконакопления. Основным результатом этих исследований был вывод о том, что на распространение нефтеносности практически не влияют ни литология, ни структурный фактор.

Только после того, как был накоплен обширный опыт по добыче нефти на этой площади и были детально изучены многочисленные образцы керна, многие из которых были ориентированы для определения направления трещиноватости, стало ясно, что основное влияние на извлечение нефти оказывают трещины.

Для создания дополнительных трещин в породах существующих ослабленных зон были использованы различные методы гидроразрыва и нагнетание воды при высоких давлениях закачки, в том числе циклическое заводнение и импульсное повышение давления. Эти методы позволили повысить добычу нефти и увеличить вклад естественных трещин в объем добычи. После тщательного изучения керна Уилкинсон ориентировочно выделил пять групп наблюдаемых трещин:

а) латентные или зарождающиеся трещины;

б) единичные вертикальные или наклонные трещины, прерывающиеся на относительно небольшом расстоянии;

в) единичные трещины, пересекающие всю толщу породы с определенной литологией;

г) единичные трещины, параллельные друг другу;

д) параллельные вертикальные трещины, пересеченные наклонными трещинами или вертикальными трешинами другого простирания.
