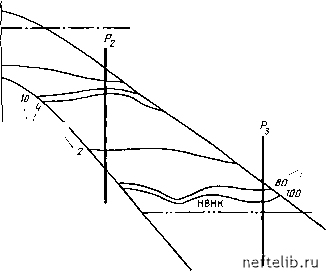

Рис. 11.8. Распределение насыщенности в трещинах по линии вертикального разреза, проходящего через скв. Рт-Рг, полученное через 1620 сут [5]

с. Нефтенасыщенный блок, окруженный водой

Блок матрицы высотой 6 м насыщен нефтью вязкостью (Хн = = 0,953 мПа-с и плотностью Yh = 0,765 г/см, окружен водой вязкостью (Хв=0,620 мПа-с и плотностью ув= 1,140 г/см. Расчеты проводились для трех различных величин проницаемости матрицы; 10-10"; Ы0~з и 0,1-ЮЗ мкм и двух функций капиллярного давления Pk{S) и 3 Як(5) при постоянной скорости снижения пластового давления 0,55 МПа/год и постоянном давлении прорыва Япр=0,0048 МПа.

Изменение зависимости нефтеотдачи от времени вследствие вариаций пронпцаемости и капиллярного давления представлено на рнс. 11.9.

Рис. 11.9. Зависимость нефтеотдачи от времени для нефтенасыщенных блоков, окруже1П1ых водой, при различных проницаемостях матрицы и различном проявлении капиллярных сил Г51:

/>„(5); 2-3P„(S); Kj, - проницаемость матрицы

то 150 Время, сут

7 1,5

ЛР, мпа

то восьми и более лсния.

при 1П13КИХ

Рис. 11.10, Изменение газонаеыщеп-ности во времени при режиме растворенного газа в блоках матрицы различной проницаемости, окруженных нефтью, при постоянной скорости снижения пластового давления [5]

Если порода блока матрицы высотой 6 м характеризуется высокими значениями капиллярного давления, максимальная нефтеотдача достигается в течение одного месяца вмес-величинах капиллярного дав-

б. Нефтенасыщенный блок, окруженный нефтью

Рассматривается блок тех же размеров. Характеристики нефти: Рнас = 25,26 МПа; р„ = 0,24 мПа-с; у=0,63 г/см; ГФ = 280 mVm; коэффициент усадки Ви\,ЪЪ; газа: 5г = 3,9-10-; Vr = 0,28 г/см Рг=0,02 мПа-с.

Для скорости снижения пластового давления в залежи dP/dt=--= 0,55 МПа/год давление прорыва Рпр = 0,0002 МПа, изменение газонасыщенности матрицы во времени приведено на рис. 11.10.

Результаты расчетов особенно интересны, так как они выявляют роль вторичной пропитки. Снижение нефтенасыщенности (эквивалентно газонасыщенности) в блоках очень низкой проницаемости (/С=0,01 • 10- мкм) возрастает, так как вторичная пропитка блоков нефтью весьма незначительная. При проницаемости порядка 0,1-10"- ыкм и насыщенности выше критической нефть, вытесняемая из блока, компенсируется вторично впитываемой нефтью, создавая видимость стационарной насыщенностн.

Если проницаемость выше 1-10 мкм, критическая газонасыщенность является верхней границей возможной нефтеотдачи.

11.2.3.2. Модель Розена [6]

Математическая модель Розена характеризуется следующими основными чертами: моделированием течения в сети трещин и представлением процессов переноса между матрицей и трещинами функциями переноса. Причем перенос жидкости в трещину представлен как источник, а из трещины - как сток. В результате снижения пластового давления происходит расширение жидкости в матрице - сток. Гравитационное вытеснение и капиллярная пропитка представлены как источник, если жидкость выносится из матрицы, и как сток, если жидкость поступает в матрицу. Кроме того, блоки матрицы классифицируются в зависимости от величины пористости следующим образом:

1) водонасыщенный блок - характеризуется очень низкой пористостью и высокой водонасыщенностью, а также способностью продуцировать воду в трещины;

2) нефтенасыщенный блок - характеризуется высокой пористостью, высокой нефтенасыщенностью и способностью продуцировать в трещпны нефть.

а. Общая процедура

Для всего трещинно-порового объема суммарный вклад нефте- и водонасыщенных блоков в перенос представлен обобщенным источником. Каждый отдельно взятый источник представлен тремя конкретными источниками: воды, газа и нефти - и тремя производными по Р, Sr.Tp и Se.tp. Конкретный источник Qh.m нефти представляется суммой текущего значения на данном шаге и погрешности, возникшей на предыдущем шаге счета.

б. Случай блока, окруженного газом

Вытеснение нефти из нефтенасыщенного блока, окруженного газом, происходит за счет дренирования и может быть задано функцией нефтеотдачи от времени.

Обозначив время дренирования через is с учетом начальной газонасыщенности 5г.нач, текущее значение газонасыщенности матрицы на шаге п+1 можно представить выражением

5г+ = 5,. + S-tl [R (tt) - S,.„„], (11.16)

где Rite) -нефтеотдача за время to, которое задается выражением

tl+ = [S"t.,, ( + At) + {S!+l - 5,%p) [At + R- (S,.„„)]) .

(11.17)

Взаимообмен жидкостями выражается через SV.tp как

Qhm = Q* АР„ -f " А5, (11.18)

н г.тр

где Qh.m - дебит источника при постоянном давлении в нефтн и постоянной газонасыщенностн трещин.

в. Нефтенасыщенный блок, окруженный водой

Ниже приводятся уравнения, аналогичные уравнениям (11.16) и (11.17):

5+м =5з.„ан+5Й [R{ б+)-5з.нач]; (Щ

с =-ТГ 5-р( + А0+(5з"+-5е\р)[А; + /?-М5в.ная)]}.

е.тр

(11.20)
