Градитационный механизм

Зона вторгшегося гаэа

Расширение + гравитационная сегрегация

Капиллярная ® 0

Капиллярная+ гравитационная

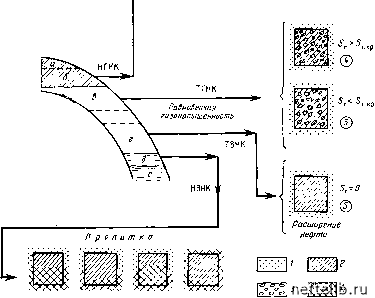

Рис. 10.11. Схематическое изображение четырех основных зон и механизмов нефтеотдачи в девяти блоках матрицы (цифры в кружках), взятых в качестве примера:

0 -начальная газовая шапка; б - вторичная газовая шапка; в - зона разгазирования; г - нефтяная зона (зона расширяющейся нефтн); с? - зона заводнения; е - водяная зона.

1 - нефть в трещинах; г - нефть в матрице; 3 - газ; 4 - вода

Как показано в гл. 9, блок матрицы ведет себя по-разному в зависимости от того, частично или полностью он окружен газом (блоки 2 и / на рис. 10.11). Причем наиболее важными параметрами, определяющими количества удерживаемой блоком нефти, являются капиллярное давление и высота блока.

б. Зона разгазирования. Расширение выделившегося газа + гра-витация + пропитка-f конвективные механизмы.

Зона разгазирования ограничена (сверху) текущим ГНК (ТГНК) и (снизу) точкой давления насыщения. В этой зоне могут

образоваться две подзоны в зависимости от соотношения критической газонасыщенности трещин и эффективной газонасыщенности матрицы. Если пластовые условия таковы, что расширение выделившегося газа преобладает в механизме вытеснения, то за одно и то же время в блоке матрицы, расположенном в верхней подзоне, может выделиться больше газа, чем в таком же блоке из нижней подзоны.

Таким образом, в верхней подзоне (блок 4) с большей долей вероятности газонасыщенность матрицы окажется выше критической газонасыщенности (5г>5г.кр), чем в нижней подзоне (блок<?), где Sr<Sr.Kp (см. рис. 10.11). Помимо проявлений механизма расширяющегося газа действуют и другие механизмы, такие, как сегрегация газа в матрице и обмен флюидами между матрицей и трещинами. В действительности же движение свободного газа по трещинам, насыщенным нефтью, так же, как и контактирование тяжелой нефти, содержащейся в трещинах, с легкими нефтями, поступающими из матрицы, создают значительно более сложную картину процесса. Было замечено, что при неоднородном распределении пор по размерам в матрице и медленном темпе снижения давления наблюдаются явления перенасыщения, т. е. газ остается растворенным в нефти при пластовых давлениях, меньших начального давления насыщения. Детальное обсуждение этого механизма излагается в следующем разделе.

в. Нефтенасыщенная зона. Объемное расширение нефти.

Эта зона расположена между уровнем, на котором пластовое давление равно давлению насыщения, и уровнем ТВНК. Содержит нефть без свободного газа. Перепад давления между повышенным давлением в блоках матрицы и пониженным в трещинах, вызванный расширением системы жидкость - порода, приводит к перетоку нефти из пор в трещины. Механизм нефтеотдачи, связанный с расширением нефти, более эффективен, когда сжимаемость и темп падения давления достаточно велики, т. е. при высоких темпах отбора и малых размерах блоков (блок 5 на рис. 10.11).

г. Зона заводнения. Гравитация-f капиллярная пропитка.

В зоне между ТВНК и НВНК блоки матрицы, окруженные водой, заполняющей трещины, отдают нефть под действием гравитационных и капиллярных сил. Нефть вытесняется из пор матрицы благодаря постепенному подъему воды по трещинам, с которой оказываются в контакте все новые и новые поры матрицы, скорость подъема ВНК в матрице сильно зависит от скорости подъема ВНК в трещинах.

На схеме в блоках 6, 7, 8 и 9 (см. рис. 10.11) скорость перемещения ВНК в трещинах сравнима со скоростью перемещения фронта вытеснения в матрице. Преобладающее влияние капиллярных или гравитационных сил в процессах капиллярной пропитки определяет опережающее движение фронта вытеснения в трещинах или матрице.

Критическая скорость продвижения фронта в упрощенной модели Маттакса [1] обусловливает одинаковые скорости перемещения

ВНК в матрице и трещинах (блок 7 на рис. 10.11). Скорость перемещения контакта считается выше критической, если перемещение ВНК в трещинах происходит быстрее, чем в матрице (блок 7 на рис. 10.11), и нпже критической, если скорость перемещения ВНК в трещинах оказывается ниже, чем в матрице (блок 8 на рис. 10.11).

Особый случай, когда весь блок окружен водой или полностью погружен в воду, показан в блоке 9.

При всесторонней пропитке механизм нефтеотдачи должен быть функцией капиллярной и гравитационной сил. В процессе вытеснения очень часто превалирует одна из них (см. гл. 9). Очевидно, что в блоках 6 я 8 преобладают капиллярные силы, а в блоках 7 и 9 капиллярные силы находятся в тесной связи с гравитационными. Если высота блока велика (блок 9), в процессах вытеснения будут преобладать гравитационные силы.

Одновременное участие всех описанных выше механизмов в процессе вытеснения обобщено в табл. 10.1. Очевидно, что ситуа-

Таблица 10.1

цня упрощается в случае, когда только часть описанных механизмов вытеснения действует в залежи. Например, в случаях активного водонапорного режима или газонапорного режима в комбинации с режимом растворенного газа предсказание поведения залежи существенно упрощается.
