ром 5,08x5,08x2,54 см (рис. 9.46, а), также исследуя зависимость нефтеотдачи от времени. Затем образец разрезали на четыре кубика, и опыты проводились на каждом из них. Результаты, полученные для образца 1, дали заметный разброс значений нефтеотдачи (рис. 9.46,6), в то время как результаты опытов на кусочках из образца 2 указывали на значительную однородность породы (рис. 9.46,в).

б. Литологические свойства

Опыты, проведенные при одинаковых условиях, могут дать разные результаты из-за различия минералогических характеристик пород [И]. Результаты экспериментов на различных литологических разностях (типы Al и Лг) схематически показаны на рис. 9.47, а. При разных значениях CGR расхождение результатов может целиком и полностью быть прямым следствием вариаций литологического состава (рис. 9.47, б).

Наблюдается существенное различие зависимостей нефтеотдачи от времени для разных литологических разностей при самопроизвольной капиллярной пропитке (см. рис. 9.47,6). Наблюдаемую

100 силикаты

{ йля типа А,)

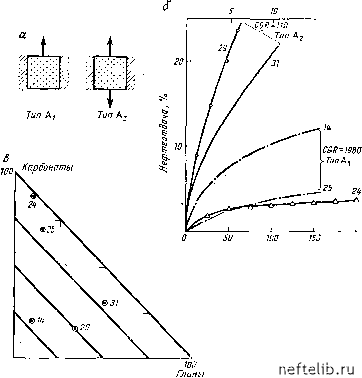

Рис. 9Л7. Влияние литологического состава пород иа зависимость нефтеотдачи от времени б.к [И]:

а - типы капиллярной пропитки; б - зависимость нефтеотдачи от времени для различных пород: в - минеральный состав образцов

Рис. 9.48. Зависимость нефтеотдачи от безразмерного времени ie для различных типов жидкостей и разных физических характеристик образцов [11] при капиллярной пропитке по типу Аа (см. рис. 9.47):

/ - морская вода; 2 - морская вода + ингибитор; 3 - морская вода + ингибитор -I- оксид железа; 4 - искусствеииая морская вода

тенденцию можно объяснить тем, что возрастающая карбонатность пород определяет их более высокую гидрофобность и соответственно меньшую нефтеотдачу (обр. 24 и 25).

в. Природа жидкостей

Эксперименты, проведенные при одних и тех же условиях на подобных друг другу образцах, но с применением различных по свойствам жидкостей, показали, что кривые зависимости нефтеотдачи от времени существенно расходятся [II]. Результаты экспериментов (рис. 9.48) позволяют отметить значительные расхождения между опытами с обычной морской водой и морской водой с добавлением ингибиторов. При использовании искусственной морской воды получены непредсказуемые результаты. Резкое снижение нефтеотдачи в опытах с искусственной морской водой объясняется очень быстрым снижением межфазного натяжения на ее границе. Это свидетельствует о том, что в случае изменения межфазного натяжения с течением времени результаты лабораторных экспериментов становятся полностью непригодными для моделирования реальных процессов. Поэтому абсолютно необходимо добавить к

(сГС05в)<.

критериям подобия отношение---- , которое отражает

(а cos e)(g=o

изменение фактора а cos 6 во времени.

г. Влияние положения поверхности блока, контактирующего с вытесняющейся жидкостью

Представляется необходимым сравнить между собой результаты процесса вытеснения при разном положении граней, поскольку это влияет на тип и направление процесса вытеснения. Достаточно

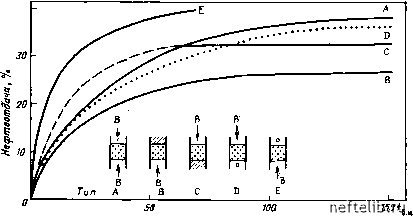

Рис. 9.49. Зависимость нефтеотдачи от безразмерного времени U .к для пяти различных положений плоскости ВНК при одном и том же значении капиллярно-гравитационного отношения CGR=150 [11]

большое число представительных случаев было исследовано Иффли (см .рис. 9.49). Образцы, боковые поверхности которых были герметизированы, в случаях А, D и Е имели открытые верхний и нижний торцы, а в случаях В и С - только один торец. Несмотря на то что величина CGR поддерживалась во всех опытах на одинаковом уровне cg/? = 150, во всех пяти исследованных вариантах изменение нефтеотдачи во времени существенно отличалось из-за различ,ного положения проницаемых поверхностей.

Из результатов экспериментов, представленных на рис. 9.49, следует:

в эксперименте В реализованы наиболее неблагоприятные условия, так как нефть вытеснялась противотоком и в направлении, обратном действию гравитационных сил;

в эксперименте С реализованы более благоприятные условия для вытеснения нефти, так как несмотря на противоточную капиллярную пропитку направление вытеснения совпадало с направлением действия гравитационных сил;

наиболее благоприятные условия реализованы в случае Е, когда все силы (гравитационные и капиллярные) помогали вытеснению нефти;

лучшие результаты вытеснения получены в случае А (по сравнению с D) вследствие меньшей эффективности противоточного вытеснения даже при благоприятном направлении действия гравитационных сил по сравнению с прямоточно-противоточным капиллярным вытеснением (случай Л).
