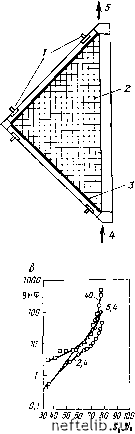

Рис. 9,58. Модель Дж. Грэхэма [13]: / - микрометрические вииты для регулирования ширины раскрытия трещин; 2 - блоки из сплавленных кварцевых зерен; 3 -трещина; 4 - вход жидкости; 5 - выход жидкости

Рис, 9,59. Результаты экспериментов Дж. Грэхэма 1 [13]:

а - зависимость водонефтяного фактора (ВНФ) от дебита нагнетания Снагн» см/с (шифр кривых) при постоянной ширине раскрытия трещин (все опыты проведены при раскрытии трещин, равном 0,076 см, и среднем отношении СК = Ктр/м=33); б - зависимость нефтеотдачи от объема нагнетания вати различных градиентах давления,

МПа/1,54 м (шифр кривых) (К=0,2-10-з мкм; Ф = 12%; СЯ = Ктр/Кд = 33); в - зависимость ВНФ от водонасыщенности 5д прн нагн~2,5 cmVc и различных отношениях CR = K,.pjK- (шифр кривых)

ю т

, % объема пор

за W 50 во 70 80 90 100

в. Влияние порово-трещинной проводимости, выражаемое через отношение проницаемостей Ктр/Кы, исследовалось при разных величинах этого отношения. После достижения определенного коэффициента нефтеотдачи (увеличения текущей водонасыщенности) различия в величинах нефтеотдачи практически перестали наблюдаться (см. рис. 9.59, б). Изменение отношения /Стр/-м в 17 раз приводит к тому, что в начальной стадии вытеснения водонефтяной фактор возрастает в 3 раза при добыче одного и того же количества нести.

9.5.2.2. Модель Клеппа [14]

Результаты экспериментов, полученные на физической модели, сравнивались с результатами численных экспериментов. В экспериментах использовались образцы цилиндрической формы, вырезанные из песчаника Береа, которые имели размеры: диаметр 10,16 см и высоту 10,16 см. В процессе экспериментов по вытесне-

нию нефти соленая вода закачивалась с постоянной скоростью в нижние части образцов.

Скорость нагнетания выражалась как безразмерный ?,1ножитель гравитационной скорости (уравнение 9.12), который можно представить в следующем виде:

Рнагн Qh

"-гнагн

нагн. б ~

Н-нВн

(9.85)

Были проведены эксперименты при трех значениях Рнагн.б, равных 0,05; 0,5 и 5. Отмечено, что, когда величина Рнагн б очень мала, характер процесса похож на вытеснение при одновременном проявлении капиллярных и гравитационных сил, а когда Рнагн.б велико, характер процесса вытеснения определяется градиентом давления нагнетания.

Особое внимание уделялось отношению проводимостей, которое выражает отношение вертикальных составляющих порово-тре-щинной проницаемости:

(9.86)

CR - (тр/м)верт-

Для исследований были выбраны отношения 10, 1 и 0,1, которые создавались путем изменения раскрытости трещин при постоянной

т 1000 юооо Время, сут

100000 юооооа

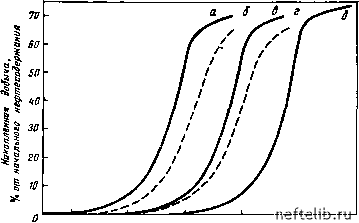

Рис. 9.60. Зависимость накопленной добычи от времени для разных Снагн.отв и различных отношений CR=Ki-plKx [14]:

проницаемости матрицы. Полученные результаты приведены на графиках.

а. Накопленная добыча как функция времени представлена на рис. 9.60 в виде классических кривых, имеющих S-образную форму. Причем на некоторый заданный момент времени большая накопленная добыча получается при больших скоростях (дебитах) закачки (сравните кривые а, в и д для постоянного С/? = 10 и Снагн.б = 5, 0,5 и 0,005 соответственно). Для получения одной и той же накопленной добычи при постоянной безразмерной скорости нагнетания Рнага.б = 5 требуется больше времени при уменьшении отношения проводимостей трещин и матрицы (сравните кривые а, б и в на рис. 9.60 для CR=lQ-hl и 0,1 соответственно).

При очень низких значениях параметра Рнагн.б характеристика процесса становится подобной характеристике капиллярно-гравитационного вытеснения из классических пористых сред (кривая д).

б. Сопоставление водонефтяного фактора с величиной накопленной закачки воды показывает, что при высоких значениях величин CR и Рнагн.б возникает существенный риск раннего обводнения продукции. Это означает, цто при малых значениях CR и

10 20 30 liO 50 60 Накопленная добыча neipma, % объема пор

0,1 0,2 0,3 0,li 0,5 Накопленная добыча нещти % объема пор

Рис. 9.61. Зависимость ВНФ от накопленной добычи при различных

QnarH.oiH и CR = KtvIKm [14]:

Рис. 9.62. Связь накопленной добычи воды и нефти при различных значениях Снагн.отн и CR = KtpIKm [14]:
