модели является коррелирование параметров, таких, как Ф, К и S, с идеализированной матрпчно-трещпнной системой, характеризующейся определенной формой блоков матрицы, геометрией сети трещин, их раскрытостью, густотой и т. д. Перед тем как рассмотреть корреляцию идеализированных моделей с промысловыми данными, нужно исследовать связи основных параметров.

4.4.1. Флюидонасыщенность в трещиноватом коллекторе

В трещиноватом пласте-коллекторе насыщенность матрицы флюидом аналогична насыщенности порового коллектора. Насыщенность оценивается по ГИС (непрямой метод) или в лаборатории прямыми измерениями.

Вторичная пустотность (сеть трещин, каверны) прп низком ее значении по сравнению с значением первичной пустотности (пористости) практически не влияет на величину насыщенности углеводородами единицы объема пласта. В любом случае можно считать, что трещина на 1007о насыщена соответствующими флюидами (водой в водяной зоне, нефтью в нефтяной и т. д.). Но проблема флюидонасыщенности трещиноватого пласта-коллектора должна исследоваться с точки зрения системы двойной пустотности. В этом случае взаимосвязь матричной и трещинной насыщенности имеет ряд особенностей.

4.4.1.1. Отсутствие переходной зоны в трещиноватом пласте-коллекторе

Объяснение этого пародоксального факта довольно простое. Деление на зоны в трещиноватом пласте обусловлено распределением флюидов в сети трещин. Поскольку капиллярные силы в сети трещин пренебрежимо малы по сравнению с гравитационными силами, контакты флюидов (вода - нефть, газ - нефть, вода - газ) будут представлять собой очень четкие горизонтальные плоскости (рис. 4.19).

Следовательно, водонефтяной или газонефтяной контакты в трещинной системе по всему пласту отделят водяную зону от нефтяной, а нефтяную от газовой.

4.4.1.2. Наличие зон с высокой водонасыщенностью, не связанных с водонефтяным контактом

Если растрескивание пород в трещиноватом пласте произошло до миграции в него углеводородов, то в пределах нефтяной зоны можно найти изменения в водонасыщенности, которые не связаны с положением зеркала воды и переходной зоны. Чтобы продемонстрировать это явление, обратимся к рис. 4.19, где показана упрощенная схема трещиноватого пласта-коллектора. Пористость матрицы при-

CkS.1

Ск8.2

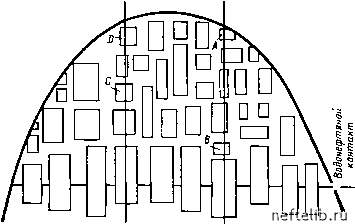

Рис. 4.19. Трещиноватый пласт-коллектор, образованный матрицы различного размера.

А, в, с. d - блоки матрицы

блоками

нимается постоянной, а средняя высота блока матрица изменяется вследствие процесса распространения растрескивания. В небольших блоках А, В, С п D будет наблюдаться высокая водонасыщенность. Поиск какой-либо связи высокой водонасыщенности с положением этих блоков относительно водонефтяного контакта будет бесплодным, поскольку блоки расположены далеко от переходной зоны. Объяснение этого явления простое. Во время миграции и аккумуляции нефти капиллярные силы Рк, препятствующие внедрению в капиллярные каналы несмачивающей фазы (нефти), оказались больше гравитационных сил из-за небольшой высоты блоков

В остальных блоках в скв. 1 и 2 с большей высотой, чем блоки А, В, С и D, гравитационные силы были больше, чем капиллярные, и матрица этих блоков насыщена углеводородами более полно.

Можно сделать вывод, что величина капиллярных сил (капиллярного давления), высота блоков матрицы и плотность трещин играют важную роль в распределении насыщенности в трещиноватом пласте (в дальнейшем физический аспект этой проблемы будет обсуждаться в разделе 4.6, а также в главах 9 и 10).

4.4.2. Связь проницаемости с пустотностью

Связь между проницаемостью и пустотностью в трещиноватом пласте отличается от подобной связи в норовом коллекторе, поскольку в первом имеются как первичные, так и вторичные свойства.

в общем проблема первичной межзерновой пористости сводится к определению связи между Ф и Л, которая похожа на связь в поровом коллекторе, в то время как для сети трещин поиск такой связи требует другого подхода.

4.4.2.1. Связь Фтр и Ктр в системе трещин

Эту проблему можно изучать на упрощенной геометрической модели и результаты применять для решения специальных проблем гидродинамики или для интерпретации данных исследования скважин.

а. Зависимость Фтр-Ктр в моделях с упроиенной геометрией

Сложная трещинно-матричная структура может быть сведена к блокам простой геометрической формы (параллелепипеды, кубы, сферы и т. д.), разделенным равномерно расположенными интервалами, которые соответствуют пустотам трещин. Блоки могут быть различной геометрической формы, такие, как показаны на рис. 4.20: пластины, бруски (спички), кубы. Размер и формы блоков зависят от плотности трещин и их типа. Например, если густота горизонтальных трещин равна густоте вертикальных, блок матрицы по форме приближается к кубу. Если густота вертикальных

Рис. 4.20. Геометрически упрощенная форма блоков матрицы [13].

а -пластины; 6, в -бруски (спички); г, д, е-кубы. Стрелками показано направление
