iP 2 3 5 6 8 10

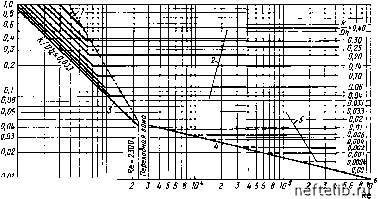

Рис. 6.3. График, выражающий зависимость коэффициента трения / от числа

Рейнольдса Re при течении жидкости через трещины [7].

Результаты экспериментов: / -Лоуиса: =(96/Re)tl+8,8(ft/Dft), 2 -Лоуиса:

- -2 log [(A/Dft)/I,91; 3 - Пуазейля; X=96/Re; 4 - Блазиуса: X=0,316ReV; 5 - Никарадзе:

\lvx = -2 log[(ft/Dft)/3,7]

а при турбулентном течении

D= 4,7

dP \4

Я = 0,056/ Re"*.

(6.33)

(6.34)

Экспериментальные данные показывают, что переход от ламинарного течения к турбулентному происходит при числах Рейнольдса от 550 до 770 при среднем критическом значении Re„p«600.

б. Влияние илероховатости

Стенки естественной трещины всегда в определенной степени шероховатые, вследствие чего может создаваться дополнительный перепад давления. Эта шероховатость определяется соотношением е = е*/Ь (где е* - средняя высота выступов на стенках трещины, b - раскрытость трещины). Эмпирическое уравнение для выражения скорости течения имеет вид

6{e*/b)

для x

1 -f 6{e*/b)

1.51

(6.35)

(6.36)

При проведении экспериментов на моделях естественно трещиноватых пород была получена следующая информация.

Если стенки трещины образованы сцементированными зернами, тогда ?t«40/Re, что соответствует уравнению (6.36) при условии е*/Ь = \.

Критическое значение величины относительной шероховатости е« 0,065. Однако в большинстве случаев для естественных трещин 8<0,065. В общем случае измеренные значения е находятся между 0,002 и 0,01, что оправдывает использование уравнений (6.33) и (6.34). Для решения задач о течении в трещинах данным способом необходимо знать геометрию трещин и среднее значение шероховатости их стенок. Поскольку эти параметры неизвестны инженеру-разработчику, то приведенные выше результаты экспериментальных исследований для отдельных трещин представляют больше теоретический интерес, чем общий методический.

6.1.3.2. Аналогия турбулентного течения в трещинах и в пористой среде

в настоящее время в литературе нет указаний на существование общепринятого метода изучения течения в отдельной трещине, в системе или сети трещин, который бы не требовал подробной информации о размере трещин, их форме, распределении и т. д. Однако в определенных пределах представляется возможным провести аналогию между течением в системе трещин и в среде с межзерновой пористостью. На основании уравнений (6.2) и (6.14), выведенных для пористой среды, можно написать

Kp.na=-2£gradP, (6.37)

что соответствует случаям течения в соответствии с законом Дарси. При турбулентном течении появляется дополнительный перепад давления, который учитывается следующим образом:

gradP=;- тр.пл+Рр

тр.пл

тр. пл

тр.пл • (6.38)

Для случая одномерного течения уравнение (6.38) записывается в виде

ir = jrp.u.+ pvl„„ (6.39)

Правая часть уравнения (6.39) характеризует потери напора за счет вязкостного трения и инерции. Если скорость течения низкая, то второй член правой части уравнения становится пренебрежимо малым и фильтрация жидкости будет определяться вязкостным трением. При увеличении скорости силы инерции возрастают, и второй член играет основную роль в процессе фильтрации.

Если силами инерции можно пренебречь, закон фильтрации сводится к классическому закону Дарси, и предел его применимости может быть определен критическим значением безразмерного числа Рейнольдса, выраженным в следующем виде:

Re = Рро,р.„л > (6.40)

где р - коэффициент инерциального гидравлического сопротивления [10], часто называемый коэффициентом скорости или фактором турбулентности [12].

а. Уравнение фильтрации

Следует ожидать, что в системе трещин, так же как и в пористой среде, перепад давления можно выразить в виде

AP = AQ-\-BQ. (6.41)

При низких скоростях течения, когда BQ<AQ, это выражение соответствует течению по линейному закону фильтрации, а при высоких скоростях, когда BQAQ, - турбулентному течению. Значения констант Л и В в данном случае зависят от геометрии потока и физических свойств породы и жидкостей. Следовательно, подход к описанию пласта, представленного системой трещин, заключается в нахождении подобия между параметрами трещиноватого пласта (/Стр.пл, /Стр, Фтр Ь, п, Лг.тр) и параметрами обычного с межзерновой пористостью пласта {К, Ф, h). Такие зависимости для различных упрощенных геометрических систем представлены в табл. 4.1 и 4.6.

Параметр А выражает линейную пропорциональность между скоростью течения и перепадом давления и связан с геометрическими характеристиками потока и параметрами гидравлического сопротивления.

геометрические характеристики потока влияют длина отдельных трещин и протяженность сети трещин в пределах поперечного сечения потока. Параметры гидравлического сопротивления определяются отношением проницаемости пласта к вязкости жидкости /Стр.пл/ц или Ь/ц., если проницаемость трещин выражается через раскрытость трещин Ь.

Если сеть трещин свести к упрощенной геометрической модели, то /Стр.пл и b будут связаны с трещинной пустотностью Ф, причем параметр А должен учитывать геометрию линейного или радиального потока. Параметр В характеризует нелинейную зависимость между расходом жидкости и перепадом давления АР. Из анализа этого параметра в различных экспериментальных и теоретических работах [10, 12] следует, что он меньше зависит от геометрии потока и больше - от физических характеристик флюидов (вязкости (I, плотности р) и породы (пустотности или пористости Ф и проницаемости К). Зависимость параметра В от пористости Ф и про-
