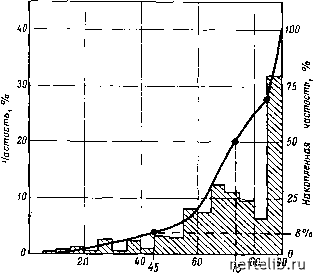

Угол падения трещин apadi/сы Рис. 2.28. Распределение углов падения трещин

две группы: глинистые (102) и неглинистые (260) образцы. Для этих двух групп образцов были построены кривые частости и накопленной частости в зависимости от линейной густоты трещин (рис. 2.26). Как видно из рис. 2.26, для значений накопленной частости 50% среднее значение линейной густоты трещин составляет 20 1/м для неглинистых образцов и 12 1/м для глинистых образцов. Кроме того, для неглинистых образцов отмечается появление брекчии (более 330 1/м) с частостью 15%.

Пример 2. Подобные приемы могут использоваться для нахождения вероятного значения густоты стилолитов. Результаты исследования 362 образцов показали, что среднее значение густоты стилолитов оказалось равным 5,7 1/м (рис. 2.27).

Пример 3. Если использовать гистограммы других параметров, таких, как угол падения, определенных на тех же образцах керна, можно установить основное направление изменения угла падения трещин вокруг ствола скважины. Из приведенного на рис. 2.28 примера следует, что 8% трещин имеют угол наклона 45°, а 32% - более 86°. Средний угол падения оказывается равным 75°. Очевидно, что доминирует субвертикальное падение трещин.

б. Стереограммы

В статистических стереограммах обычно используют круг, позволяющий учитывать пространственное положение трещин. Частота определяется по соответствующим радиусам, которые делятся на

27(fZ5%-20-15

- IS-io - Uo/c 90°

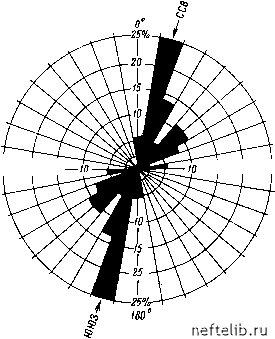

рис. 2.29. простирание трещин, спроектированное в статистической стереограмме (по данным примера)

части концентрическими окружностями, являющимися щкалой частости.

Пример 4. Ориентация простирания трещин определялась на тех же 362 образцах, и результаты помещались на стереограмме. Направления простирания проектировались вдоль определенного радиуса, а значения частости отражались концентрическими окружностями, выражающими масштаб в каждом направлении. Концентрические окружности соответствовали изменению частости от 1 до 25% (рис. 2.29). Как видно из приведенной в этом примере стереограммы, основное направление простирания трещин ориентировано в направлении северо-северо-восток - юго-юго-запад. Подобные построения можно использовать для оценки других параметров пространственного положения трещин, таких, как угол падения, азимут и т. д., или для характеристики природы трещин (открытые, заполненные или частично заполненные). Такое изображение может показать взаимосвязь между характеристиками трещин и их ориентации в пространстве. Те же самые построения применяют для оценки распределения стилолитов.

Если по стереограмме отмечается преобладающее направление трещин или стилолитов, то этот факт можно использовать для интерпретации прошлых геологических событий, таких, как, напри-

мер, соотношение направлений главных напряжений и образованных трещин или стилолитов. Представляет также интерес анализ направления и простирания закрытых и открытых трещин. Сравнительная оценка этих двух ориентации простирания может указать направление фильтрации жидкости, содержащей материал, которым заполнены трещины.

2.4.2.2. Геометрические изображения [3]

а. Стереограммы

Стереографические проекции используются для отражения геометрических взаимосвязей между результатами наблюдений и измерениями различных величин.

1. Стереограммы блоков (пространственные стереограммы). Стереографические проекции блоков матрицы могут представлять ориентацию пропластка (5) и трещинных поверхностей, т. е. плоскостей, являющихся стенками трещин (рис. 2.30, 1, 2). В частности, хорошо представляются вытянутость блоков и их пространственное расположение (см. рис. 2.30). В примере, приведенном Ру-ландом [3] (см. рис. 2.30), проекция дается только в верхней полусфере. Пропласток S ориентирован С О, СВ 60°, а поверхности трещин: 1 - С 74°, СЗ 66° и 2 - С 136°, 3 40°. Единичный блок представлен в форме куба на моделях 1 и 2 в случаях а, в виде плоского блока - на модели / в случаях б, в, г и в виде колонн - на модели 2 в случаях б, в, г (рис. 2.30).

2. Стереограммы, выражающие связь ориентации и параметров единичных трещин. Такие стереограммы успешно применяются в тех случаях, когда какой-либо параметр единичной трещины рассматривается в связи с ее ориентацией. В частности, представляет интерес совместное рассмотрение густоты и размеров трещин в зависимости от их ориентации. Если, например, в дополнение к ориентации трещин на стереограмму нанести окружности, выражающие длину (размер) трещин (рис. 2.31), то окажется, что трещин, ориентированных в направлении юго-восток - северо-запад, будет больше, чем ориентированных в направлении юго-запад - северо-восток. Эти результаты для лучшего понимания дифференциации трещин можно рассматривать совместно с показателями литологической характеристики пород (твердостью, сланцеватостью, толщиной продуктивных отложений и т. д.).

3. Полярные стереограммы. Это стереографические пространственные проекции, на которых плоскости (поверхности трещин) представляются в виде точек касания их с поверхностью полусферы. Пропласток S и трещинные поверхности 1 и 2 имеют ту же ориентацию, что и на рис. 2.30, и представляются точками касания а, b и с (рис. 2.32, /). Линии пересечения трех плоскостей внутри полусферы образуют углы а, р и y (рис. 2.32, ). Такой способ изображения называется циклографической стереограммой.
