выделяются два вида таких трещин, относящихся к брекчиям и галькам.

брекчия образуется из сцементированных угловатых кусочков горных пород или минералов, соизмеримых с псевдопризматическими блоками матрицы. в общем случае к брекчии относят любую трещиноватую породу с густотой трещин более 150 1/м. другой вид трещиноватой породы - галька, представляется беспорядочно разрушенными фрагментами керна, в которых отдельные части не скреплены друг с другом. критериев для оценки плотности трещин в таких породах не существует.

2.1.1.3. Макро- и микротрещины

различие между трещинами этих категорий заключается главным образом в размерах. в общем случае к макротрещинам относят трещины с большой раскрытостью (более 100 мкм) и значительной длиной, тогда как микротрещины - это трещины с ограниченной длиной и раскрытостью (иногда микротрещины образуют непрерывную сеть, которая гидродинамически очень схожа с пористой средой). в литературе часто термины «макротрещины» и «трещины» употребляются как синонимы, а понятие «микротрещины» отождествляется с тончайшими надломами и микрополостями пород.

выделение тех же категорий трещин можно интерпретировать иначе, если использовать генетический критерий. в этом случае макротрещины могут быть отнесены к большим или кавернозным пустотам, образующимся в результате растворения и выноса породы (карст), тогда как микротрещины размерами менее 100 мкм развиваются в результате структурных и тектонических подвижек.

2.1.1.4. Открытые и закрытые трещины

на основе прямых исследований выделяют две категории трещин: открытые и закрытые. закрытость трещины обусловлена главным образом циркуляцией вод и выпадением осадка, который способен закупорить (заполнить) трещины ангидритом, различными минералами и т. д. в то же время трещины, закрытые в поверхностных условиях, могут быть открытыми или частично открытыми в пластовых условиях в результате воздействия порового д&влег.и.ч на стенки трещин.

2.1.2. Классификация трещин по геологическим критериям

как отмечалось в гл. 1, накопление отложений и формирование пласта-коллектора непосредственно связаны с процессом трещинообразования. поскольку основную роль в образовании трещин играют тектонические и фациальные условия (литология), при любой классификации трещин необходимо учитывать эти критерии.

2.1.2.1. Трещины, обусловленные складкообразованием

В основном трещины различаются по их расположению относительно оси складки [3]:

а) продольные трещины - совпадающие с осью складки;

б) поперечные трещины - располагающиеся перпендикулярно к оси складки;

в) диагональные трещины - располагающиеся по диагонали относительно оси складки.

2.1.2.2. Фазы напряжения и трещины

Трещины могут быть связаны с одной или с несколькими фазами напряжений, и по этому признаку они подразделяются соответственно на две группы:

а) сопряженные;

б) несопряженные (прямоугольные).

Сопряженные трещины развиваются под воздействием одной фазы напряжений (рис. 2.1).

Все трещины одного направления образуют систему; сеть трещин является результатом наложения различных систем трещин.

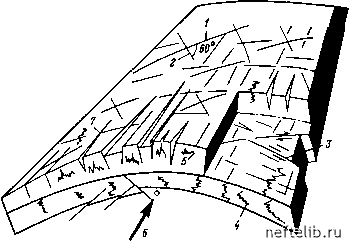

Рис. 2.1. Различные типы трещин, образующихся в процессе складкообразования [2].

сопряженные диагональные трещины; / - правосторонние; 2 - левосторонние; 3 - поперечные трещины; стилолиты; 4 - вертикальные; 5 - горизонтальные; ff -ось складки; 7 -продольные трещины

2.1.2.3. Влияние стратиграфии на образование трещин

Размеры и густота трещин зависят от литологии и мощности пластов, в которых эти трещины развиваются. По этому признаку трещины можно разделить на две категории:

а) трещины первого порядка;

б) трещины второго порядка.

Трещины первого порядка секут несколько пластов, а трещины второго порядка ограничены одним пластом.

2.2. Основные параметры трещин

2.2.1. Основные положения

Изменение в пространстве таких характеристик трещин, как размер, ориентация и разновидность (тип), настолько хаотично и сложно, что описание трещинного коллектора существенно труднее, чем порового. Поэтому изучение трещинного коллектора необходимо проводить по особой схеме, начиная с установления локальных основных характеристик единичных трещин и только потом переходя к изучению систем трещин. При установлении связи между различными группами трещин проводятся исследования по оценке существующих связей в масштабе пласта путем сравнения, выявления общих черт и экстраполяции параметров.

К параметрам единичных трещин относятся такие характеристики, как раскрытость (ширина), размер и природа (рис. 2.2). Если единичная трещина связана с условиями формирования пласта, то наиболее существенной характеристикой будет ее ориентация.

Параметры групп трещин (их геометрия) характеризуют выделение определенных единичных объемов породы, называемых блоками матрицы. Количество трещин и их ориентация непосредствен-

Форма блока матрицы

Интенсивность трещиноватости

(литсшогия) (морфология)

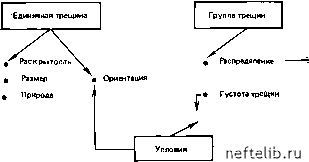

Рис. 2.2. Основные параметры единичных трещин и их систем
