300 1000

г, сут

100 200 300 Ш 500 600 700 600 4, сут

Рис. А.7. Зависимость нефтеотдачи Zr, от реального времени при преобладании процессов гравитационного дренирования

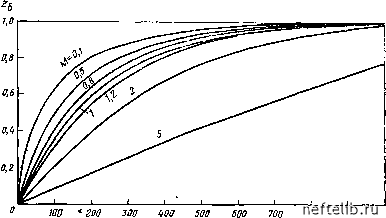

Рис. А.8. Зависимость нефтеотдачи Zs от реального времени t при одновременном действии капиллярны.х и гравитационных сил

IU.2. Преобладание капиллярных сил

Результаты пересчета данных, приведенных в табл. А.З, к реальному времени с учетом hJH=0,5 для различных значений М приведены на рис. А.8.

/.<?. Совместное действие гравитационных и капиллярных сил

Результаты пересчета данных, приведенных в табл. А.4, к реальному времени с учетом зависимости (сут) =225,5 дгр при М=\,2 для различных значений Нк/Н показаны на рис. А.9.

П1.4. Сопоставление времен, необходимых для получения заданной величины нефтеотдачи

Время, необходимое для получения заданной величины нефтеотдачи {i? = 0,5 или R = l), можно оценить с учетом результатов, полученных в разделах III.2 и III.3, н зависимостей to,5R от л4 и tiR от М. Из рнс. А.10 следует, что при одних и тех же величинах М для

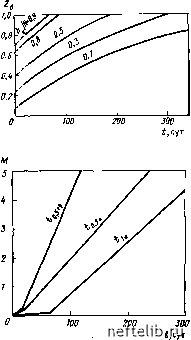

Рис. А.9. Зависимость нефтеотдачи 2,-, от реального времени t при одновременном действии гравитационных и капиллярных сил

Рис. Л.10. Зависимость М от о,5 и t[ при преобладании капиллярных или гравитационных сил

достижения нефтеотдачи /? = 0,5 требуется меньшее время в случае преобладания гравитационных сил, чем в случае преобладания капиллярных сил (обратно тому, что изображено на рис. А.4), так как в данном примере капиллярные силы слабее (/ik = 0,5 м) гравитационных (/ггр = /1бл = 1 м).

IV. Скорость пропитки единичного блока

Поскольку скорость пропитки единичного блока может быть описана в безразмерной форме (А.28), вначале оценим зависимость фактора истощения DF от нефтеотдачи и времени.

IV.1. Зависимость DF от нефтеотдачи

Как следует нз уравнения (А.26), фактор истощения описызается выражением

DP = Лк/Я + 1 - Zg

(1/M)Z6 + 1-Zg

причем в частном случае /гк = 0 (проявление только гравитационных сил)

DF =

+ 1 М 1-Zg

Рис. А.и. Зависимость фактора DF от нефтеотдачи Zo при преобладании гравитационных сил (Лк=0) и при преобладании капиллярных сил (G = 0, Лк/Я = = 1)

а если G = 0, DF =

(MM) Z+y-Zn

в табл. A. 5 представлены зависимости DF от нефтеотдачи (Ze) для случаев hJH=0 и G = 0, /1к/Я=1 и различных значений л1>1 и М<\. Проведенные расчеты позволяют сделать следующие выводы:

i при М=\ в условиях гравитационного дренирования DF линейно уменьшается с ростом нефтеотдачи, а в условиях капиллярной пропитки DF остается постоянным {DF=l) независимо от величины нефтеотдачи;

при М<1 и преобладании гравитационных сил DF быстро снижается при небольших величинах RF, в то время как при М>\ более резкое снижение DF наблюдается при больших значениях RF (нефтеотдача RF = Zc). В случае преобладания капиллярных сил, если кк=Н, DF возрастает линейно при малых М и параболически при больших М (М> 1).

Результаты приведены в табл. А.5 и на рис. А.11.

Таблица А.5
