5000

0 200 Ш 600 800 mo mo mo woo woo

t, сутки

Рис. 95. Изменение во времени t дебитов жидкости (Эж и газа Qr при неустановившейся радиальной фильтрации газированной жидкости в несцементированных песках в условиях режима растворенного газа и поддержания постоянной скорости фильтрации в призабойной зоне.

О 200 ш 600 600 1000 1200 /ш то то

t, сутни*

Рис. 96. Изменение во времени t газового фактора Г при неустановившейся радиальной фильтрации газированной жидкости в несцементированных песках в условиях режима растворенного газа и поддержания постоянной скорости фильтрации в призабойной зоне.

Далее из формулы (56, XIII) находим интересующие нас значения времени t, на рис. 95, 96, 97 и 98, показывающих кривые изменения во времени дебита жидкости и газа, газового фактора, контурных давления и насыщенности жидкостью порового пространства.

На рнс. 99 показана кривая изменения во времени величины депрессии Ар = Рк - Рс •

Рассмотрение кривых на рис. 95-97 показывает следующее.

60 iiO

0 200 m 600

mo mo mo mo woo

t, сутни

Рис. 97. Падение во времени t контурного давления р при неустановившейся радиальной фильтрации газированной жидкости в несцементированных песках в условиях режима растворенного газа и поддержания постоянной скорости фильтрации в призабойной зоне.

/7 200 Ш 600 800 WOO то т woo то

t, сутни

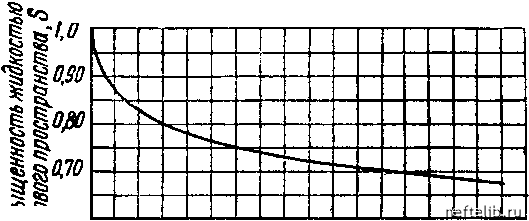

Рис. 98. Падение во времени t насыщенности Sk пласта при неустановившейся радиальной фильтрации газированной жидкости в несцементированных песках в условиях режима растворенного газа и поддержания постоянной скорости фильтрации в призабойной зоне.

Начальный период (первые месяцы) неустановивгаейся радиальной фильтрации газировапной жидкости в условиях режима растворенного газа характеризуется высокими дебитами жидкости и газа. Величина дебита жидкости быстро уменьгаается с течением времени. Темп падения дебита газа меньгае, чем темп падения дебита жидкости.

В дальнейгаем (в условиях рассматриваемого примера, спустя 300 суток) темп падения дебита жидкости резко уменьгаается и наступает период отпосительпо стабильной добычи, по абсолютная

О 200 Ш 600 800 10001200 1Ш1600 Время t, сутии

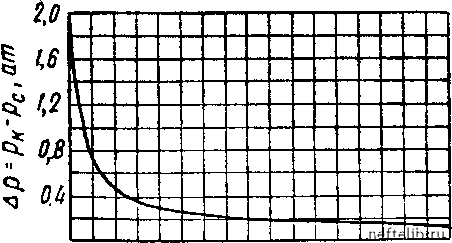

Рис. 99. Изменение во времени t величины депрессии Лр = Рк-рс при неустановившейся радиальной фильтрации в несцементированных песках в условиях режима растворенного газа и поддержания постоянной скорости фильтрации в призабойной зоне.

величина дебита жидкости невелика. Так, в рассматриваемом случае через 694 суток дебит жидкости составляет всего 6, 8 /сутки. Темп падения дебита газа в этот период бремени уменьгаается гораздо медленнее, чем теми падения дебита жидкости. Через 694 суток дебит газа егце составляет 2820 /сутки.

Газовый фактор сначала резко возрастает, достигая в скором времени (в условиях рассматриваемого примера через 350 суток) максимума, затем постепенно уменьгаается. Иолученная памп аналитически кривая (рис. 96), показываюгцая характер изменения газового фактора во времени, хороню совпадает с данными промысловых наблюдений за разработкой нефтяных месторождений в условиях режима растворенного газа.

С течением времени пластовое давление (под термином «пластовое давление» в условиях радиального потока можно понимать контурное давление) довольно быстро падает. Так, при принятых в рассматриваемом примере исходных данных уже через 300 суток давление Рк на контуре снижается со 100 до 48 ата.

В условиях отбора жидкости и газа нри поддержании постоянной скорости фильтрации газированной жидкости в призабойной зоне величине депрессии, как и в случае одного газа (см. главу XII), непрерывно уменьгаается. Так, если в начальный момент времени (t = 0) величина депрессии составляла Лр = Рк - Рс 2 am, то через 348 суток Лр О, 3 ат.

Следует иметь в виду, что в действительности при тех же дебитах нефти аб-
