03 РО 03

X О)

О aq

о 03

а. о

aq о

:г S

130 120 110 100 90 80 70 60 50 40 30 20 10 О

30 40 50 60

Давление, кг/см

100 200 300

Давление насыщения, кг/см

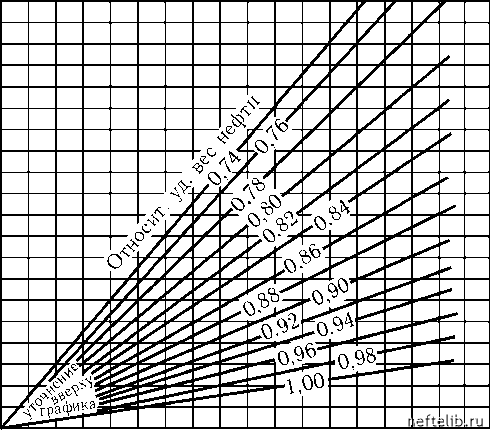

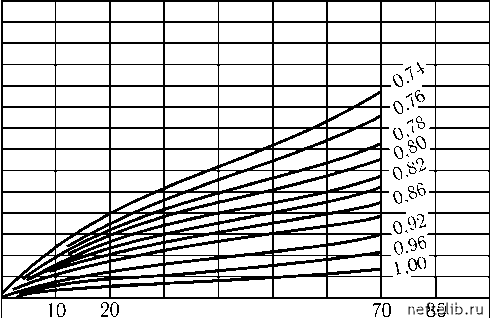

Рис. 19а. Зависимость количества растворенного в нефти газа от величины давления насыщения для нефтей различного удельного веса.

ния Ps - 169 ата. При этом давлении, согласно рис. 19, вязкость насыщенной газом нефти (имеющей в дегазированном состоянии при пластовой температуре вязкость 2,3 сантипуаза) равна 0,73 сантипуаза.

Так как пластовое давление выше давления насыщения, то вязкость нефти в пластовых условиях больше 0,73 сантипуаза. Разность между пластовым давлением и давлением насыщения равна 116 am. По этой разности и величине вязкости при давлении насыщения (0,73 сантипуаза) на рис. 196 находим интересующую нас величину абсолютной вязкости нефти в пластовых условиях. Она равна 0,8 сантипуаза.

100 150 200 250 300 350 О 100 200 300

Превышение давления над Давление, am

давлением насыщения, am

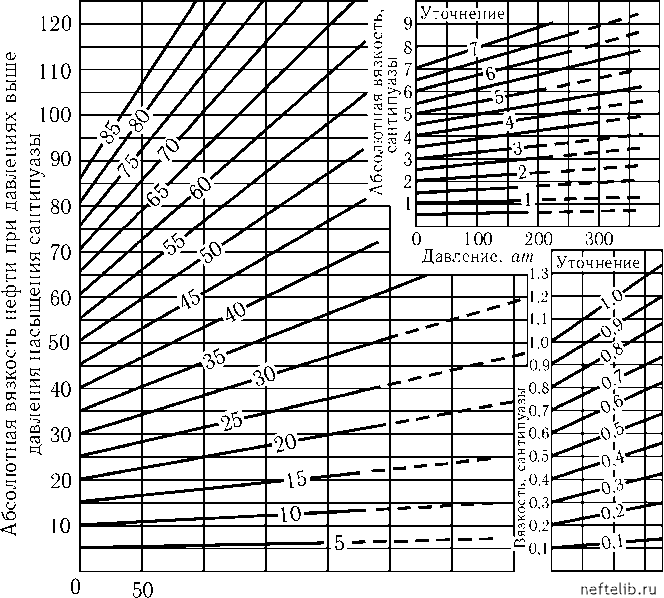

Рис. 196. Зависимость абсолютной вязкости недонасыщенной газом нефти от разности пластового давления и давления насыщения.

Сравнение значений абсолютной вязкости нефти, вычисленных нри помощи описанных выше графиков и определенных экспериментально, было произведено для проб нефтей, взятых из пяти различных нефтяных месторождений. При этом оказалось, что величина средней ошибки в определении абсолютной вязкости нефти для отдельных проб нефти колеблется в пределах 8,5-39,4%. Среднее значение погрешности для всех проб составляет 19,6%.

2*. Свойства пластовых вод

Как указывалось в § 3 главы II, воды в нефтеносных пластах можно подразделить на две группы: связанные и свободные. Связанные

Рис. 18-196 и приведенный пример взяты из статьи [68

(иногда их называют погребенные, или реликтовые, или сингенетич-ные) воды не могут быть извлечены из пласта при обычных способах эксплуатации нефтяных и газовых месторождений. Количество нахо-дягцейся в пластах связанной воды может составлять от 5 до 65% объема норового пространства в зависимости от проницаемости пласта и физико-химических свойств жидкостей, газов и пористой среды.

Содержание связанной воды в пластах определяется путем анализа извлеченных на поверхность кернов горных пород, на основании исследования кароттажных диаграмм, а также путем использования данных о зависимостях между количеством связанной воды и проницаемостью пласта, между водонасыгценностью и капиллярным давлением.

При водонасыгценности пласта больгаей, чем содержание связанной воды, в нем имеется свободная вода. Свободная вода нри разработке месторождений может передвигаться в пласте и извлекаться скважинами на поверхность.

Пластовые воды обычно минерализованы. Содержание в них со- i qq лей (вес сухого остатка) колеблется в пределах 10-200 г/л. Наличие в пластах давлений и температур, превышающих атмосферные, приводит к тому, что удельный вес и удельный объем воды в пластовых условиях отличаются от удельных веса и объема ее в нормальных условиях.

Величина объемных коэффициентов пластовой воды (т. е. отношения удельного объема воды в пластовых условиях к удельному объему ее в нормальных условиях) зависит от давления и температуры пласта, количества растворенного в воде газа и содержания в ней солей. На рис. 20 показана зависимость объемных коэффициентов воды от давления при различных температурах.

Рис. 21 иллюстрирует зависимость количества естественного газа, растворенного в единице объема чистой воды, от температуры нри различных давлениях. При содержании в пластовой воде растворенных солей растворимость газа в воде уменьшается. Растворимость естественного газа в минерализованной воде можно приближенно определить по формуле:

I 1,05

S 1,03 =s 1,02 1,01

J 1,00

40 80 120 160 200 240 280 320

Давление ата

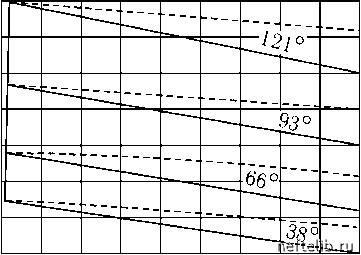

Рис. 20. Зависимость объемных коэффициентов воды от пластового давления при различных температурах. Оплошные линии относятся к чистой воде, пунктирные - к воде, содержащей растворенный газ.

S = Si 1-

ху 10000

(10, III)
