кости. Отсюда вытекает, что частицы воды из точки В будут продвигаться с гораздо больгаей скоростью к точке D, чем частицы воды из точки А к точке Е.

Подставив в формулу (16, XVIII) вместо хо величину Xq, найдем время Т, за которое частицы воды из точки В дойдут до точки D. Время соответствует началу обводнения галлереи. Подставляя это значение в формулу (17, XVIII) вместо времени t и принимая для полосы 2 = 0, а для полосы 3 xq = х, найдем соответственно величины xi и xi, характеризуюгцие положение контура водоносности

в полосах 2 и 3 в момент времени Т\.

Линия KD на рис. 146 показывает положение контура водоносности в момент времени Ti, когда в точке D появилась вода.

Если бы вязкости нефти и воды были одинаковы, то скорости движения жидкости во всех точках пласта, в том числе и в точках В и А, были бы одинаковы, контур водоносности передвигался параллельно линии АВ и к началу обводнения галлереи находился в положении CD, при этом нефть была бы извлечена с плогцади ABDC. В действительности, вследствие разности вязкостей нефти и воды, к моменту времени Ti нефть будет извлечена не с плогцади ABDC, а с плогцади ABDK.

Пз рассмотренного примера можно сделать следуюгцее заключение о характере иродвижепия контура водоносности. Скорость движения «водяного языка» в наиболее выдвинутой точке но мере его приближения к галлерее (или прямолинейной цепочке скважин) увеличивается, т. е. раз П0ЯВИВП1ИЙСЯ язык в дальнейгаем быстро вытягивается, продвигаясь с гораздо больгаей скоростью, чем его основание и остальная часть контура водоносности.

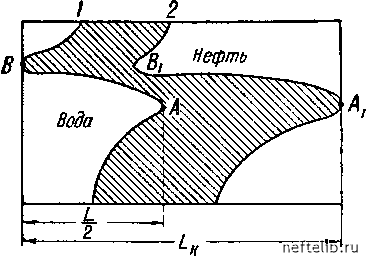

Па рис. 147 схематично показаны положения такого контура водоносности в начальный момент времени (кривая 1) и по истечении некоторого времени (кривая 2). Подсчет показывает, что точка А передвигается в несколько раз быстрее точки В. Так, при fiQ = Б, когда точка А пройдет путь, равный путь, пройденный точкой В, составит

Рис. 147. Продвижение языка обводнения при вытеснении нефти водой.

2. Вытеснение нефти водой при плоском

радиальном движении

Рассмотрим задачу о вытеснении нефти водой в условиях радиального движения жидкости по линейному закону фильтрации в пласте, изображенном в плане на рис. 148. Обозначим:

- радиус контура области питания, давление на котором равно Рк и является постоянным;

Гв - радиус контура водоносностн, расположенного концентрнчно контуру питания и скважине; давление на контуре водоносностн равно У;

Rc - радиус скважины, давление на которой поддерживается постоянным н равно Рс;

Ro - расстояние (радиус) от центра скважины до первоначального положения кругового контура водоносности.

Остальные обозначения те же, что в § 1.

В одножидкостной системе распределение давления в пласте и скорость фильтрации жидкости при радиальном движении по линейному закону фильтрации описывались следуюгцнми формулами (см. § 2 главы IX):

Р = Рк

Рк -Рс

In (23, XVIII)

Р=Рс

Рк -Рс

In-, (24, XVIII)

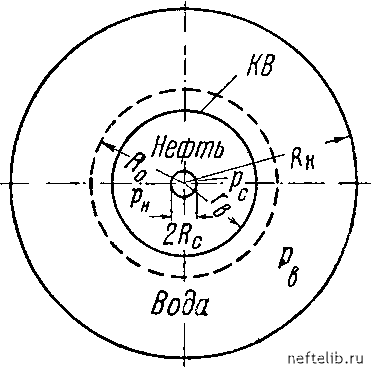

Рис. 148. Модель пласта, к задаче о вытеснении нефти водой в условиях радиальной фильтрации.

к Рк

Рс 1

(25, XVIII)

Рассматривая движение жидкости в области водоносностн, заключенной между контуром водоносности KB и контуром питания КП, мы можем принять изобару, совпадаюгцую с контуром водоносности.

за скважину большого диаметра. Радиус этой «скважины» равен Гв, а давление на ней равно р\ Тогда, чтобы нанисать уравнение распределения давления в области водоносности, воспользуемся уравнением (23, XVIII), в котором заменим рс па р и Rc на Гв- Выполнив указанную замену, получим формулу распределения давления в области водоносности в виде:

Рв =Рк

Рк - р Rk

(26, XVIII)

Чтобы найти уравнение распределения давления в области нефтеносности, лежагцей внутри контура водоносности, примем изобару, совпадаюгцую с контуром водоносности, за контур нитапия, радиус которого равен Гв, а давление на нем равно р\ Тогда, заменив в формуле (24, XVIII) давление Рк на У и радиус на ГвВ, получим следуюгцее уравнение распределения давления в области пефтеноспости:

Рн =Рс

р -Р(

(27, XVIII)

Чтобы исключить из формул (26, XVIII) и (27, XVIII) давление У, воспользуемся тем, что на контуре водоносности скорости фильтрации нефти и воды одинаковы.

Произведя в формуле (25, XVIII)указанные выше замены, найдем скорости фильтрации жидкости в области водоносности гв и в области пефтеноспости гн:

к Р-Р 1 г

Так как при г

>

к Р -Рс 1

(28, XVIII)

гн, то из уравнений (28, XVIII) имеем:

1 Рк -Р

1 Р -Рс
