Сравнение значений S

Таблица 10 100 при установившейся

радиальной фильтрации газов и несжимаемой жидкости

2000

иооо

6000 8000

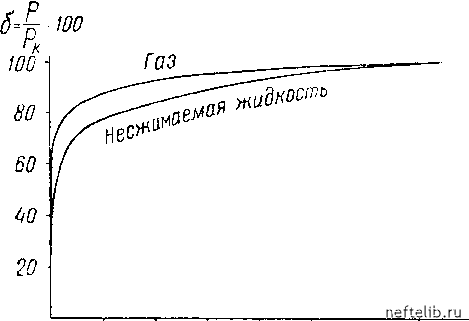

Рис. 75. Сравнение кривых 5

при установившейся радиальной

фильтрации газов и жидкостей по линейному закону фильтрации

Рассмотрение табл. 10 и рис. 75 показывает следуюгцее. При =

= 2, или г - Rc = Rc, = 27, 8%, т. е. при радиальной установивгаейся фильтрации газа на расстоянии всего лигаь одного радиуса скважины Rc от стенки скважины (при диаметре скважины D = 8 это соответствует 10 см), теряется около 27,8% всего перепада давления, в то

время как на длине пути в 6500 Rc (от контура питания до точки, в которой г = 100 Rc), что соответствует длине пути в 650 м, потери давления составляют 28,1%, т.е. примерно столько же, сколько на ближайших к скважине 10 см. Свыше половины (50,8%) потерь давления приходится на однометровую нризабойпую зону пласта и свыше 70% (71,9%) на десятиметровую призабойную зону.

Таким образом, характерной особенностью установившейся радиальной фильтрации газа является весьма малое падение давления вдали от скважины и чрезвычайно резкое падение давления в непосредственной близости от скважины. Из сравнения нриведепных в табл. 10

значений 8 и помегцепных па рис. 75 кривых 8 = 5

для жидко-

сти и газа видно, что в нризабойпой зоне пласта падение давления нри фильтрации газа происходит гораздо более резко, чем при фильтрации жидкости. В то время как падение давления на ближайших к скважине 10 пласта при фильтрации газа составляет 27,8% от величины депрессии, нри фильтрации жидкости оно равно 7,8%, относительная величина падения давления газа в однометровой призабойной зоне пласта почти в 2 раза больше, чем при фильтрации жидкости (25,8%), и т.д.

Следствием указанной характерной особенности радиальной фильтрации газа является близость величины средневзвешенного но объему пласта давления р к контурному давлению Рк •

Для нахождения величины р выделим па расстоянии г от скважины кольцевой элемент пласта шириною dr (рис. 76). Объем норового пространства этого элемента равен:

dQ = 27rbmrdr.

(40, XII)

Объем порового пространства всего пласта будет:

Q = tt{RI - Rl)bm. (41, XII)

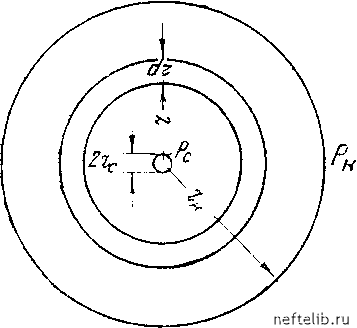

Рис. 76. К определению среднего давления р в газовой залежи.

Подставляя в формулу (15, XII) значения Q, dQ, р из уравпе-

НИИ (41, XII), (40, XII) и (37, XII), получим:

Rl - R;

Разделим уравнение (42, XII) на Рк и введем безразмерные вели-

чины i= ] R*

. D* R.

1 к 7э 1

Рк- i?c Rc

Тогда уравнение (42, XII) приводится к виду:

пД* R*dR*

(43, XII)

Проинтегрировав уравнение (43, XII) и задаваясь различными значениями Л* и £, получим приведенные в табл. 11 величины

Таблица 11

(отношение среднего давления к контурному)

в случае плоской установившейся радиальной фильтрации газа по

линейному закону фильтрации

Значения

Величина может быть определена приближенно следуюгцим образом. Введем в формулу (42, XII) вместо давления р, определяемого

Помещение здесь всех выкладок, связанных с интегрированием уравнения (43, XII), заняло бы много места. Указанные выкладки приведены в работе Б.Б. Ланука [91]
