контура нефтеносности, т. е. задаваясь значениями расстояния г о вдоль каждой траектории (вдоль каждого радиуса), но формуле (1, XXI) сможем определить г для любого момента времени t, а следовательно, будем знать форму контура нефтеносности в тот же момент времени.

Задача 1. Исследуем этим способом стягивание к скв. контура нефтеносности, имеющего в начальный момент форму окружности Ан, эксцентричной к А (рис. 194); для наглядности масгатабы при изображении СКВ. Ас радиуса и начального контура нефтеносности А радиуса R не соблюдены.

Будем считать, что контур области питания Ак, на котором поддерживается постоянное давление р, удален от скважины на расстояние i?k? значительно болыаее Лн- При этом условии форма контура не будет влиять на приток жидкости к скважине; в частности, А может быть окружностью, концентричной скважине.

В описанных условиях приток жидкости к скважине будет строго радиальным, ибо хотя скв. А эксцентрична по отногаепию к начальному контуру нефтеносности А, но разностью в вязкостях нефти и воды мы пренебрегаем.

В начальный момент времени уравненне кругового контура нефтеносности имеет вид:

{х - а)

(3, XXI)

где а - расстояние между центрами окружностей Ас и Ан, расположение декартовых осей координат указано на рис. 194.

Условивгаись выгае обозначать через го начальные расстояния точек контура нефтеносности от скважины, переход от декартовых координат x, у к полярным Го, О для точек окружности А совергаим по формулам:

x = гособО; у = Го sin о. (4, XXI)

На основанин равенств (4, XXI) уравненне (3, XXI) начального контура нефтеносности А перепнгается так:

Го = 2аго cos в

Ri = 0.

(5, XXI)

Рассматривая последнее равенство как квадратное уравнение по отногаепию к го, определяя го и подставляя затем значение Гд в формулу (1, XXI), получим уравнение стягивающегося контура нефтеносности в полярных координатах г, 0:

Rl + cos 20 + 2а JrI-o sin в cos в - Bt. (6, XXI)

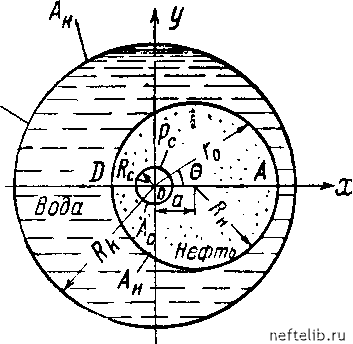

Рис. 194. Эксцентричное расно- Рис. 195. Последовательные положения ложение скв. Ас по отношению стягиваюш;егося контура нефтеносности, к начальному контуру нефтеносно- имевшего первоначально форму окруж-сти Ан. ности, эксцентричной скважине.

Задаваясь различными значениями полярного угла в, по формуле (6, XXI) можем определить соответствуюгцие расстояния г от точек контура нефтеносности до скважины в любой момент времени t.

Последовательные положения стягиваюгцегося контура нефтеносности построены на рис. 195 с помогцью уравнения (6, XXI). Кривые 1-3, 5 соответствуют положениям контура нефтеносности через равные интервалы времени; промежуточная кривая 4 соответствует моменту прорыва воды в скважину; кривые 5-7 также соответствуют положениям стягиваюгцегося контура нефтеносности через равные интервалы времени, по иные, чем для кривых 1-3, 5. Пунктиром на рис. 195 показаны траектории, вдоль которых прослеживалось продвижение контура нефтеносности из начального положения А причем было принято Ян = 150 ж, а = 50 м, Rq = 10 см (см. рис. 194). Следовательно, расстояние от скв. А до ближайгаей точки D контура нефтеносности равно 100 м, а до наиболее удаленной А - 200 м.

В дополнение к рис. 195 составлена табл. 54; в таблице указаны промежутки времени (в сутках), в течение которых стягиваюгцийся контур нефтеносности может пройти путь от начального положения до любого из положений 1-8, изображенных на рис. 195. При составле-

НИИ таблицы подсчеты проводились по формулам (2, XXI) и (6, XXI), причем для R, Rc а а были сохранены вышеупомянутые значения; кроме того, было принято: Q = 47,2 /сутки, b = 10 м, т = 0,15. Дебит Q = 47,2 м/сутки нри b = 10 м выбран потому, что именно такой дебит имеет гидродинамическн совершенная скважина в условиях плоского радиального потока при следуюгцих, например, удобных для пересчетов условиях: к = 1 д, fi = 1 саптипуазу, (рк - Рс) = 1 ctm, Rk = lOic, см. формулу (2, XXI) или формулу (29, IX) и примеры 1 и 5 в § 2 главы IX. Промежуток времени до полного обводнения скважины (до того момента, когда наиболее удаленная частица А контура нефтеносности достигнет скважины) равен 4000 суток. Па рнс. 195 заметно постепенное образование «языка обводнения», вызванное несимметрнч-ным расположением скважины по отношению к начальному контуру нефтеносности А.

Ближайшая к скважине частица жидкости, находившаяся в точке D начального контура нефтеносности, обладает наибольшей скоростью и потому, обгоняя соседние с ней частицы контура, первой достигает скважины.

Таблица 54

Промежутки времени t, соответствующие стягиванию контура нефтеносности от начального положения А до кривых 1-8

(рис. 194 и 195)

При подсчетах по формулам (2, XXI) и (6, XXI) принято: R а = 50 м, Rc = 10 см, Q = 47,2 м? j сутки, Ь = 10 jw, ш = 0,15.

150 м.

Задача 2. Сохраним все условия нредыдугцей задачи за исключением одного: предположим, что ближайшая к скважине часть контура нефтеносности имеет прямолинейную форму. Кратчайшее расстояние между центром скв. Ас и прямолинейной частью контура нефтеносности обозначим через а (рис. 196; на фигуре изображена только прямолинейная часть контура). Требуется проследить за стягиванием контура нефтеносности.

Уравненне прямолинейного начального контура нефтеносности в полярных координатах имеет вид:

(7, XXI)
