вода поднимается выше тон части кровли, которая находится по соседству с ними.

Имея в виду решение задач подземной гидравлики, связанных с эксплуатацией нефтяных и газовых месторождений, необходимо упомянуть еш;е о так называемых краевых (законтурных) и подошвенных водах. Допустим, что, кроме нефти и газа, в том же продуктивном пласте имеется еш;е вода. Вода, нефть и газ распределяются в продуктивном пласте, как правило, по удельным весам: сверху находится свободный газ, ниже - нефть, еш;е ниже - вода. Если вода подстилает часть залежи нефти или газа, то такая вода называется подошвенной для данной части залежи и краевой или законтурной для остальной ее части, например на рис. 4 и 5, в разрезе и в плане схематично изображена залежь нефти и газа, частично подстилаемая водой; газ и нефть находятся на своде антиклинальной складки, а вода - на крыльях.

ABC - кровля; DFE - нодошва продуктивного пласта; LM - начальный газо-нефтяной контакт; NQ и RT - начальное зеркало подошвенных вод. На рис. 5 линия 1 изображает контур нефтеносности по нодошве пласта, линия 2 - контур газоносности по кровле, линия 3 - контур нефтеносности по кровле пласта. Для части залежи внутри контура 1 пластовая вода будет, «законтурной» (кочевой). У забоя скв. № 1 нет подошвенной воды; нри эксплуатации скв. № 1 к ней будет подтягиваться «язык» краевой воды. Для части залежи, между контурами 1 и 3, пластовая вода будет «подошвенной». Нри эксплуатации скв. № 2 к ней будет подтягиваться «конус» подошвенной воды [так называемое явление конусообразования (конинга)]. Но мере отбора газа и нефти зеркало вод будет повышаться. Наступит момент, когда пластовая вода проникнет в нодошву залежи внутри контура 1; с этого момента вся вода будет подошвенной. Следует заметить, что резкой границы между нефтью и водой в пласте не бывает; переходная зона от воды к нефти иногда простирается на несколько метров но вертикали. Начальное зеркало

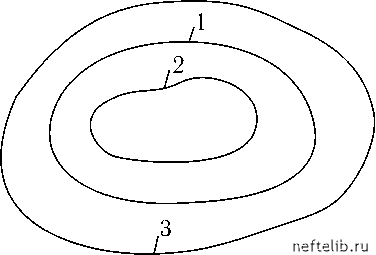

Рис. 5. Контуры нефтеносности по подошве пласта (линия 1), газоносности по кровле (линия 2), нефтеносности по кровле (линия 3), соответствуюш;ие вертикальному разрезу продуктивного пласта, изображенному на рис. 4.

Первоначально артезианскими водами назывались только такие, которые обязательно самоизливаются из колодца-скважины на поверхность земли; последний признак для задач подземной гидравлики несугцественный; достаточно отметить, что вода в скважине поднимается, выгае непроницаемой кровли пласта. Самый термин «артезианский» произогаел от названия французской провинции Артуа (в латинизированной форме - Артезия), в которой был известный с 1126 г. самоизлива-югцийся колодезь; этот колодезь давно был описан и с тех пор все колодцы такого типа стали называться артезианскими.

вод помещают в переходной зоне условно на той отметке, выше которой первоначально добывается чистая нефть, а ниже - нефть с водой. Насыщение водой норового пространства убывает (за счет увеличения насыщения нефтью) ностепенно - от 100% в чисто водяной зоне, на крыльях складки, до определенной величины на начальном зеркале. Насыщенность нор водой на начальном зеркале вод и выше его во всей нефтяной залежи не равна нулю.

Честь открытия этого важного факта принадлежит отечественной науке: в 1929 г. грозненские геологи Н. Т. Линдтрон и В. М. Николаев [110] впервые экспериментально доказали, что значительное количество воды может находиться в самой залежи нефти даже тогда, когда скважина дает чистую нефть. Эту воду называют «связанной водой»; нри изучении проблем генезиса (происхождения) и миграции (естественного перемещения) нефти ту же воду называют погребенной, реликтовой, сингенетичной. В настоящее время установлено, что количество связанной воды в нефтяной залежи занимает от 5 до 65% объема норового пространства (см. Джонс [44]). Помимо прочих факторов, количество связанной воды в норах нефтеносного пласта зависит от его проницаемости; при прочих равных условиях количество связанной воды в норах тем больше, чем проницаемость пласта меньше. Этим и объясняется, что в одном и том же неоднородно проницаемом пласте условное зеркало вод часто имеет различные отметки в различных частях пласта. Там, где проницаемость пласта меньше, отметка условного зеркала вод может быть выше.

Другие встречающиеся в нефтепромысловой практике системы классификации подземных вод - деление вод на «верхние» и «нижние» и т. д. - к решению задач собственно подземной гидравлики прямого отношения не имеют.

4. Краткие сведения о классификации режимов

нефте-газо-водоносных пластов

Поведение пефте-газо-водопоспого месторождения в процессе его разработки и эксплуатации зависит от множества факторов; перечислим главнейгаие из них:

1. Искусственно создаваемые условия разработки и эксплуатации - форма сетки скважин, расположение их на структуре и расстояние между ними, последовательность ввода скважин в эксплуатацию, система вскрытия пласта, глубина проникновения скважин в продуктивный пласт и их диаметры, темпы отбора жидкости и газа из скважин и т. д.

2. Структурно-тектонические особенности пласта.

3. Фациально-литологические свойства пласта.

Кстати сказать, столь же условно проводится граница между нефтью и газом, когда над залежью нефти имеется «газовая гаапка».

4. Форма, протяжение, мощность и взаимное расположение скоплений газа, нефти и воды в пределах одного и того же пласта.

5. Физико-геологические и физико-химические свойства слага-югцих пласт горных пород, определяемые следуюгцими, например, характеристиками: проницаемость, пористость, структура норового пространства, объемная сжимаемость, избирательная смачиваемость и т.д.

6. Физические условия в пластах (давление, температура), а также физические и физико-химические свойства жидкостей, насыгцаюгцих пласт: удельный вес, вязкость, объемная сжимаемость, поверхностное натяжение (избыточная свободная поверхностная энергия) на границе твердой, жидкой и газообразной фаз, насыгценность нефти и воды газом, растворимость газа в нефти и воде, степень минерализации воды и т.д.

7. Химический состав нефти, воды и газа.

Под режимом пласта подразумевают характер проявления движу-гцих сил в пласте, обусловливаюгцих приток жидкостей и газов к экс-плуатируюгцимся скважинам. Понятно, что режим пласта зависит от всей совокупности перечисленных выгае факторов.

Для более детального анализа понятия «режим пласта» и для ознакомления с различными системами классификации режимов следует обратиться к курсам технологии нефтедобычи, нефтепромысловой геологии и специальной литературе (см., например, [128], [79], [130], [135

35]).

Для целей подземной гидравлики достаточно учесть сугцествование 5 простейгаих режимов нефте-газо-водоносных пластов и дать им следуюгцие определения:

1. Режим пласта называется водонапорным, если нефть или газ вытесняются в скважины под действием напора краевой или подогавенной воды, окружаюгцей нефтяную или газовую залежь: по мере вытеснения нефти или газа в скважины вода проникает в ранее занимавгаую-ся ими часть залежи; контур нефтеносности или контур газоносности непрерывно стягиваются. При разработке нефтяного месторождения в условиях чисто водонапорного режима предполагается, что уровень

Многие авторы справедливо указывают па то, что правильнее говорить не о режиме пласта, а о режиме работы пласта; другие авторы предпочитают говорить о режиме разработки залежи и т. п. Термин «режим пласта» вогаел в обиход, мы его сохраняем; в соответствуюгцем месте всегда можно подчеркнуть нужный смысл этого важного термина, тем более что понятию о режиме трудно дать краткое ис-черпываюгцее определение.

Конечно, даже в условиях водонапорного режима газовой залежи движение газа к скважине происходит главным образом за счет его упругого расгаирения при снижении пластового давления.
