6. В заключение приведем примеры влияния разработки нефтеносных залежей на режимы водяных источников в удаленной области естественного стока (в области «гидравлической разгрузки») того же пласта. В книге В. Н. Щелкачева и Г. Б. Пыхачева [203] приведены результаты наблюдений геологов Н. Т. Линдтрона, В. М. Николаева и других, доказавших, что сокра-ш;ение дебитов, а затем и полное исчезновение восточных и западных источников Горячеводска связано с разработкой XIII и XVI пластов Октябрьского (бывшего Ново-Грозненского района) и XI-XII пластов Соленой Балки в Старо-Грозненском районе. Расстояние между выходами упомянутых источников и нефтепромысловыми плош;адями достигало 17-20 км.

В последних работах Н. Т. Линдтрона [112] и В. М. Николаева [135] этот вопрос был вновь разобран более подробно. Н. Т. Линдтрон устанавливает значительное влияние разработки XXII пласта Октябрьского района Грознефти на дебит Михайловского источника в районе Серноводска (на расстоянии около 50 км от Октябрьского района). Особый интерес представляет замеченное Н. Т. Линдтроном систематическое отставание (на 4-4,5 года) минимумов дебита Михайловского источника от максимумов добычи нефти и воды на промыслах. Это отставание Н. Т. Линдтрон объясняет влиянием упругости жидкости и пласта, благодаря чему, как было отмечено выше, перераспределение давлений в пласте не происходит мгновенно.

Приведенные выше примеры достаточно хорошо подтверждают, что положенные в основу подземной гидравлики новейшие идеи о влиянии сжимаемости пласта и насыш;аюш;их его жидкостей и газов на поведение скважин в процессе их эксплуатации, о постененном раснространении влияния эксплуатируюш;ихся нефтяных, водяных и газовых скважин на весь продуктивный нласт (вплоть до его естественных границ) и т. д. - все эти идеи прочно основаны на тш;ательно наблюденных фактах и специально проведенных промысловых исследованиях.

Краткие сведения о классификации

подземных вод

В подземной гидравлике приходится исследовать движение в пластах не только нефти и газа, но и воды: поэтому необходимо кратко ознакомиться с классификацией подземных вод.

Различные системы классификаций подземных вод были разработаны акад. В. И. Вернадским, А. М. Жирмунским и А. А. Козыревым, проф. О. К. Ланге, А. Ф. Лебедевым, Б. Л. Дичковым, О. Э. Мейнцером, чл.-корр. Акад. наук СССР, нроф. Н. Н. Славяновым и другими (см., например, [54], [82-83], [114], [124]). Эти системы классификаций основаны на разных принципах, учитываюш;им различие геохимических или гидродинамических признаков, либо различие условия залегания, либо различие происхождения подземных вод и т. п. В настояш;ее время не суш;ествует единой обш;енризнанной системы классификации и даже терминологии подземных

У По этому поводу правильные критические замечания были высказаны проф. Н. Н. Славяновым [124] и проф. О.К.Ланге [82 .

По А.Ф.Лебедеву «твердые воды» - подземные воды при отрицательной температуре. «Подвешенными водами» называют воды, удерживаюш;иеся молекулярными силами над зеркалом водонасыш;енной зоны, в так называемой зоне аэрации и в капиллярной кайме (т. е. в зоне капиллярного насыгцения, расположенной непосредственно над верхней границей - зеркалом - водонасыгценной области). К «физически связанным» относят воды водоудерживаюгцих пластов, а также воды, обволакиваюгцие зерна горных пород в нефтенасыгценных и в водонасыгценных пластах; эти воды «связаны» с породой силами молекулярного взаимодействия.

вод. Специальный анализ классификации и терминологии подземных вод не входит в нашу задачу. Мы не приводим полной классификационной схемы, а выделим лишь те группы подземных вод, движение которых изучается в подземной гидравлике. В соответствии с этим, не претендуя на обш;ность в определениях, будем подчеркивать лишь те признаки различных групп подземных вод, которые необходимы для гидродинамического анализа.

В отличие от поверхностных вод подземными называют все воды, которые в том или ином состоянии находятся иод поверхностью земли - в тол-ш;е земной коры. Термин «подземные воды» не свободен от недостатков, но в русской гидрогеологической литературе этот термин является наиболее об-ш;енринятым и мы его сохраняем.

При решении задач подземной гидравлики нам придется сталкиваться лишь с подземными подвижными водами в насыш;енной зоне, т. е. ниже их зеркала. Такие воды, способные неремеш;аться в пластах иод действием силы тяжести инанора, одни авторы объединяют термином «грунтовые воды», другие - термином «фреатические воды» и т.д. Введение последнего термина, нроисходяш;его от греческого слова «фреас» - колодезь, имеет целью подчеркнуть, что только эти воды притекают к колодцам, скважинам и другим водоотборным сооружениям в процессе их эксплуатации.

Понятно, что в подземной гидравлике не рассматриваются остальные типы подземных вод: химически связанные глубинные воды, «твердые воды», инфильтруюш;иеся или просачиваюш;иеся воды (во многих задачах подземной гидравлики учитывается приток этих вод в насыш;енную зону, но особенности их движения над зеркалом вод не рассматриваются; по А. Ф. Лебедеву часть этих вод находится в парообразном состоянии), «подвешенные» и «фи-

зически связанные» воды .

Положение зеркала подвижных подземных вод - верхней границы водо-насыш;енной зоны - нельзя представлять себе в виде четкой границы; такую границу проводят в пласте условно, на основании определения положений уровней в колодцах, котлованах и т. д. На самом деле имеется постененный переход через капиллярную кайму водонасыш;енного слоя, норы и треш;ины которого заполнены подвижной (фреатической) водой, к слою, поры которого лишь частично заполнены водой в пленочном, гигроскопическом и иных состояниях.

Подвижные (фреатические) воды насыш;енной зоны делят на два типа: 1) флюационные воды, движуш;иеся в карстовых и пеш;ерных водотоках

и по крупным тектоническим трещинам («флюационный» - текущий - термин О. К. Ланге);

2) фильтрационные воды, движущиеся в относительно равномерно проницаемых зернистых (пористых) и мелкотрещиноватых горных породах.

В некоторых задачах подземной гидравлики приходится учитывать, приток флюационных вод неносредственно к скважинам или к той области, в которой происходит движение фильтрационных вод. Однако движение флюационных вод подчиняется обычным законам гидравлики и потому, если нет специальной оговорки, говоря в дальнейшем о движении подземных вод мы, будем подразумевать лишь фильтрационные воды. До проведения колодцев, скважин или иных водосборных сооружений фильтрационные воды в пласте могут находиться в покое или в движении. В первом случае будем говорить о неподвижном бассейне подземных вод. Во втором случае (если фильтрационные воды имеют естественную скорость движения) - о естественном подземном потоке.

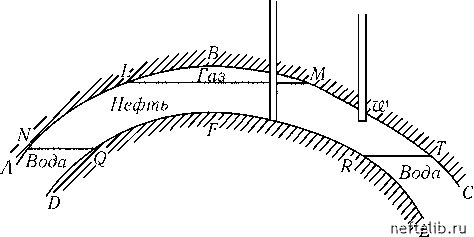

Рис. 4. Вертикальный разрез водо-нефте-газоносного пласта.

Фильтрационные воды в свою очередь делятся на два типа: на «воды со свободной поверхностью» и на «артезианские воды» (по-другому, условно, но не совсем удачно, воды первого типа называют «безнапорными», а второго типа - «напорными»). Воды со свободной поверхностью - это чаще всего воды, насыщающие породу над первым сверху водоупорным пластом, т. е. воды в пласте, имеющем водонепроницаемое ложе, но не имеющем водоненрони-цаемой кровли. При откачке воды из колодца, проведенного в такой нласт, уровень воды понижается в самом пласте, образуя свободную денрессион-ную поверхность. Давление на свободной поверхности равно атмосферному (дальше в курсе будут упомянуты более сложные случаи залегания «подошвенных» вод со свободной поверхностью иод залежью газа). Артезианские воды - это воды, заполняющие пласт но всей его мощности, причем пласт имеет непроницаемые кровлю и подошву и нанор в нем таков, что вода «подпирает кровлю»; в колодцах или скважинах, вскрывших артезианский пласт.

Законы движения жидкостей и газов в трещиноватых горных породах сравнительно мало изучены.
