питания; участок пласта АС В взят горизонтальным. Длину участка АС В (рис. 10, б) можно взять либо равной расстоянию между участками А и на рис. 10, а, измеренному в горизонтальном направлении, либо можно учесть истинную длину участка АС В, измеренную вдоль пласта. Следует иметь в виду, что в больгаинстве случаев в гидродинамические формулы расстояние А от скважин до области питания входит под знаком логарифма (см. дальгае). Поэтому огаибки в оценке величины этого расстояния даже на 100-200% весьма мало отражаются на результатах гидродинамических подсчетов.

В некоторых случаях, упрогцая задачу, допустимо «спрямлять пласт» лигаь на участке АС, но на участке С В следует сохранять его естественный уклон; с таким случаем приходится сталкиваться, например, при разработке залежи нефти на круто падаюгцем крыле антиклинальной складки (считая, что СВ - крыльевой нефтеносный участок, С - отмет-

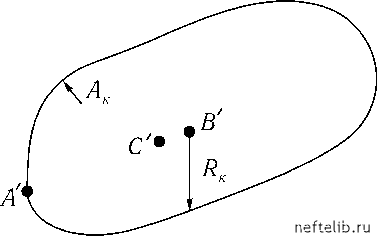

Рис. 11. Замкнутый контур области питания (линия Ак) пластовой водонапорной системы (в плане).

ка начального зеркала воды).

Предположим, что область питания охватывает пласт со всех сторон соответствуюгцая типовая схема представлена на рис. 6; тогда граница области питания представится в плане замкнутым контуром. Сохраняя это предположение и проводя на рис. 10, горизонтальное сечение по кровле «пласта» АВС получим на рис. 11 изображение в плане схематизированной пластовой водонапорной системы (ради сокрагце-пия размеров чертежа на рис. 11 размеры уменьгаены в два раза по сравнению с рис. 10, б).

Замкнутый контур соответствует внутренней границе сосуда, изображаюгцего области питания; на рис. 10, слева показано одно из вертикальных сечений этого сосуда. Птак, контур отделяет область питания от области напора схематизированной пластовой водонапорной системы. Давление вдоль контура А определяется высотой h уровня жидкости в области питания.

Во всех случаях, когда описанная схематизация допустима, условимся линию называть «контуром области питания»; если точка В лежит, примерно, в центре области ограниченной линией Ак, то среднее расстояние от В до точек контура А будем называть «средним радиусом контура области питания».

См. 81 главы XIV.

Если изображенная на рис. 10, а пластовая водонапорная система имеет область питания лишь со стороны А, а со стороны В пласт выклинивается, то, проводя опять горизонтальное сечение по линии АСВ рис. 10, б, получим новое изображение в плане схематизированной пластовой водонапорной системы (см. рис. 12).

На рис. 12 линия Ак представляет собой контур области питания, а заштрихованная линия D - непроницаемую границу пласта (линию выклинивания).

В дальнейшем мы убедимся, что моделирование пластовых водонапорных систем по образцу схемы, изображенной на рис. 10, б, позволяет с достаточным приближением к действительности довести до конца гидродинамическое решение очень многих задач подземной гидравлики. При использовании этих схем нет надобности вводить порочное представление о «постоянном, ограниченном радиусе влияния скважины»; подобное представление было подвергнуто критике в предыдугцих параграфах данной главы и на конкретных примерах мы убедились в его несостоятельности. Следует отметить, что при изучении неустановившихся процессов перераспределения пластового давления в условиях упругого режима вводится представление об изменя-югцихся с течением времени условных радиусах влияния скважин (подробности см. в статьях [221, 222]).

Рассмотренные выше модели и схемы пластовых водонапорных систем будут вполне приемлемы и для анализа поведения нефтеводонос-ного пласта в условиях упругого режима.

В заключение заметим егце раз, что при изучении более сложных задач о вытеснении нефти водой, о явлении конусообразования, о влиянии изменения проницаемости пласта на поведение скважин и т. д. необходимо будет соответствуюгцим образом усложнять рассмотренную здесь простейшую схему пластовой водонапорной системы.

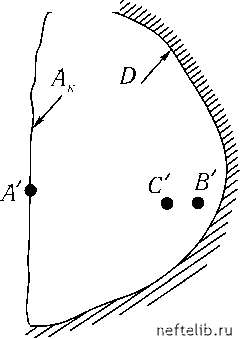

Рис. 12. Незамкнутый контур области питания (линия А) и линия выклинивания (Z)) пластовой водонапорной системы (в плане).

Отметим, что общее строение водонапорной системы пласта Вудбайн (пласта с ярко выраженным упругим режимом) в Восточном Тексасе вполне допускает схематизацию по тому образцу, который только что описан, причем рис. 12 подходит для изображения этой водонапорной системы в плане.

Глава III

Краткая характеристика свойств жидкостей

и газов

Движение жидкостей и газов в пористой среде происходит в весьма сложных условиях - наличие во многих пластах повыгаенных температур, высоких давлений, изменяюгцихся в пространстве и времени, соприкасание жидкостей (нефть, вода) с различными физико-химическими свойствами, взаимодействие различных фаз (жидкой и газообразной) друг с другом и с пористой средой, выделение при фильтрации нефти пузырьков растворенного в ней газа и т. д. В связи с этим подробное изучение свойств жидкостей и газов в пластовых условиях выходит за пределы курса подземной гидравлики и должно быть предметом отдельной дисциплины - физики и физико-химии пласта, для которой за последние полтора десятилетия накопился огромный материал экспериментальных и теоретических исследований. Ввиду изложенного в настоягцей главе мы дадим лигаь весьма краткую справку о тех свойствах жидкостей и газов, знание которых необходимо для регаения рассматриваемых в настоягцем курсе задач подземной гидравлики.

1*. Свойства нефтей

Удельным весом жидкостей называется вес единицы их объема. Размерность удельного веса определяется выражением

мьт-

(1, III)

где 7 - удельный вес жидкости; квадратные скобки указывают, что рассматривается размерность соответствующей величины, символы М, L и Т соответственно означают единицы массы, длины и времени.

На основании уравнения (1, III) легко нанисать размерность удельного веса в физической [7]физ и технической [7]техн системах единиц:

дин кГ

г • см

техн

тем • м
