Пользуясь равенствами (10, XVII) и любой из формул (12, XVII) или (13, XVII), определим скорость фильтрации, а затем и дебит фильтрационного потока:

li{kiL2 + k2Li)

Pl-Pt

(14, xvn)

ki к

Li L

(15, XVII)

ki k2

где a - гаирина, a 6 - могцность пласта.

Последние формулы можно получить и более простым способом. Именно, учитывая одномерность и неразрывность движения:

ki Pi - Pa М Li

к2 Р\ - Рг

(16, XVII)

(17, XVII)

Исключая величину р\ из двух последних равенств, вновь приходим к формуле (14, XVII).

Для определения средней проницаемости пласта кср, приравняем правые части равенств (6, XVII) и (15, XVII):

Li L

(18, xvn)

ki к2

Для унрогцепия последней формулы удобно ввести новую величину со, обратную величине коэффициента нроницаемости (см. Пыха-

149]):

(19, xvn)

Согласно физическому смыслу величина со названа «коэффициентом сонротивлепия» пласта. Пользуясь вновь введенной величиной, формулу (18, XVII) неренигаем так:

cuiLi + CU2L2 L

(20, xvn)

Перейдем к анализу полученных результатов.

Из формулы (10, XVII) видно, что градиенты давления в зонах / и обратно пропорциональны величинам коэффициентов проницаемости в этих зонах. Допустим, например, что ki < к2] следовательно, в зоне / градиенты давления будут больгае и лннни равных приведенных давлений (линии равных напоров) будут расположены теснее, чем в зоне , см. пунктирные липни на рис. 138. Соответствуюгцая пьезометрическая линия EDF должна быть вогнутой (глядя сверху) ломаной линией; в зоне / наклон пьезометрической липни к горизонту должен быть больгае, чем в зоне . При к2 > ki получилась бы обратная картина н пьезометрическая линия была бы выпуклой (глядя сверху).

Из формулы (7, XVII) видно, что средний коэффициент проницаемости оказывается величиной средневзвегаенной из коэффициентов проницаемости отдельных слоев по могцностн этих слоев.

Средний коэффициент проницаемости, определяемый формулой (18, XVII), не выражается столь просто, но, как видно из формулы (20, XVII), средний коэффициент сопротивления также оказывается величиной средневзвегаенной нз коэффициентов сопротивления отдельных зон по длине этих зон.

Допустим, что длины Li и 1/2 зон / н в условиях второй задачи таковы же, как могцностн bi н 62 слоев / и в условиях первой задачи. В таком случае отногаенне средних коэффициентов проницаемости будет иметь следуюгцее выражение:

kibi + 262 b

bib2 {h - k2)

9 kik2

(21, XVn)

где значение k для условий задачи 1 взято из формулы (7, XVII), а значение к" для условий задачи 2 взято из формулы (18, XVII).

При сделанных допугцениях всегда /ср > к" [см. формулу (21, XVII)], т.е. средний коэффициент проницаемости в направленин, параллельном линии раздела между слоями различной проницаемости, больгае среднего коэффициента нроницаемостн в направленин, перпендикулярном к упомянутой линии раздела.

Сравнивая регаенные выгае две задачи, отметим, что в условиях задачи 1 градиенты давления во всем пласте одинаковы, но скорости фильтрации в слоях I и II различны, прямо пропорциональны пронн-цаемостям каждого нз слоев. В условиях задачи 2 скорость фильтрации во всем пласте одна н та же, но градиенты давления в зонах / и различны - обратно пропорциональны нроницаемостям каждой нз зон.

Только что приведенные сравнения позволяют обосновать «закон преломления» линий токов (траекторий) движения частиц жидкости при установившейся фильтрации в том случае, когда скорость фильтрации образует любой угол с нормалью к поверхности раздела между двумя зонами с различной проницаемостью.

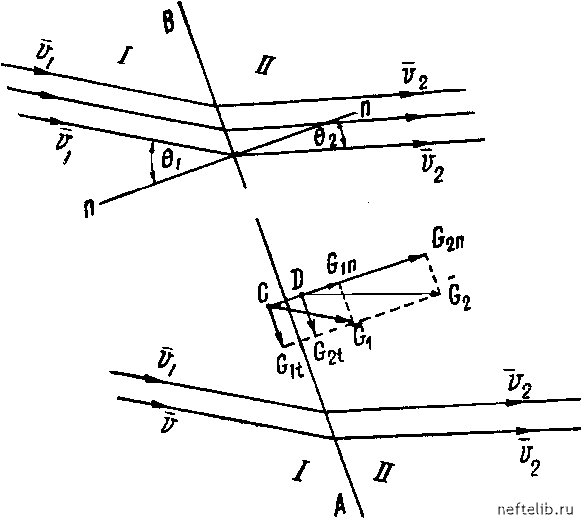

Рис. 139. Преломление линий токов при пересечении границы между двумя зонами пласта lull различной проницаемости.

На рис. 139 изображен одномерный поток жидкости в пласте, причем скорость фильтрации в первой зоне образует угол Oi с нормалью пп к плоскости раздела АВ между двумя зонами; во второй зоне скорость фильтрации образует с той же нормалью угол О2. Нроницаемость пласта в первой зоне - /ci, во второй зоне - к2. Обозначилвекторы-гра-диепты давления в первой и во второй зонах через Gi и g2; вдоль этих векторов направлены скорости фильтрации vi и 2- Проекции векторов-градиентов давления и скоростей фильтрации на направление нормали к плоскости раздела будем отмечать значком п; проекции тех же векторов на любую прямую, лежагцую в плоскости раздела (в более обгцем случае - на направление касательной к поверхности раздела), будем отмечать значком t. Беря две точки С и D, лежагцие в зонах / и вблизи плоскости раздела, па основании сказанного выше (по ново-
