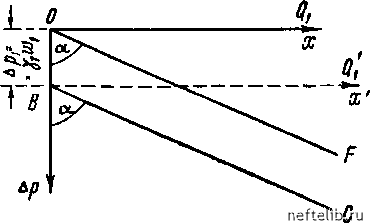

Рис. 175. Индикаторные линии: OF - при одиночной работе скважины, ВС - нри взаимодействии с другой скважиной в условиях второго варианта.

уровня в СКВ. Ai (см. линию D1D2 на рис. 166). Вдоль оси х откладываются дебиты Ql СКВ. Ai при совместной работе со СКВ. А2; точка В соответствует положению возмущенного статического уровня в СКВ. Ai (см. линию CiCi на рис. 166).

Перепад давления Api , соответствующий отрезку ОВ, легко определить, положив, например, Qn = О в формуле (67, XX):

Лрг = Г1и1 = ф, (75, XX)

продуктивности I и III типов Г] и уже доказанное ранее равенство -

где 7 - вес единицы объема жидкости,

wi - понижение статическою возмущенного уровня Доказав равенство коэффициентов ?7д, как следствие, получаем следующее см. рис. 166 и формулу (57, XX):

(76, XX)

а потому

wi=yi. (77, XX)

Можно было бы пойти и но другому пути: сначала обосновать равенство (77, XX), пользуясь, например, методом наложения (суперпозиции) полей давления взаимодействующих скважин; затем на основании равенства (77, XX) нанисать равенство (76, XX), из которого в свою очередь вытекает равенство г] = г]д. Именно таким способом в § 3 данной главы были обоснованы равенства (56, XX) и (57, XX).

Равенством (77, XX) и свойством параллельности прямых линий OF и ВС на индикаторной диаграмме рис. 175 широко пользовался гидрогеолог М. Е. Альтовский [7] при разработке предложенной им гидравлической теории взаимодействия скважин. А. М. Агаджапов [2, 3] также использовал равенства (76, XX) и (77, XX) в нредложенном им методе исследования взаимодействующих скважин.

Перейдем к подсчету величины коэффициента продуктивности скважины ?7п, названного выше к. и. с. II тина.

Допустим, что нри исследовании возмущающей скв. Ai при любой смене режима работы в ней в реагирующей скв. А2 сохраняется постоянное противодавление на забой р2, т.е. постоянное положение динамического уровня В2В2 (рис. 165). Если бы отбор жидкости из скв. Ai прекратили, то в ней установился бы возмущенный статический уровень CiCi; соответствующее возмущенное статическое давление на забое скв. Ai обозначим через pl-

5*. Свойства коэффициентов продуктивности . . .

По формуле (15, XX) или (63, XX) получим:

(78, XX)

где slc и S2 представляют собой изображенные на рис. 165 понижения уровней. Выражая с помощью последнего соотношения величину (к - Р2) через {р - plc) формулу (24, XX) для дебита скв. Ai приведем к следующему виду:

/ / /41 Rvi

(Plc -Pl)ln - Г, (79, XX)

27гЬк

к

idi.

(80, XX)

Отрезок dl на рис. 165 изображает понижение пьезометрического динамического уровня BiBi в исследуемой скв. Ai под статическим CiCi, когда в реагирующей скв. А2 поддерживается на забое постоянное динамическое давление р2, буквой 7 обозначен вес единицы объема жидкости в скважине. Следовательно, величина plc - pl представляет собой «действующий» (эффективный) перепад давления в скв. Ai нри ее совместной работе со скв. А2 в упомянутых выше условиях.

Из формулы (79, XX) найдем искомую величину к. и. с. т]:

Ql 27гЬк jdi M

k

k

(81, XX)

Для сравнения к. и. с. г] и г] I и II типов разделим равенство (81, XX) на (74, XX):

к

- Ig

Rc J К 26 Из формулы (82, XX) видно, что всегда

(82, XX)

(83, XX)

Итак, к. п. с. Г] при ее одиночной работе оказывается меньше к. и. с. ?7п при совместной ее работе со скв. А2, если в скв. А2 поддерживается постоянное противодавление на забой. Чем меньше расстояние 26 между скв. Ai и А2, тем больше величина г] отличается от 77.

Неравенство (83, XX) можно объяснить с помош;ью следуюш;их физических соображений: при понижении давления на забое скв. Ai ее дебит в условиях рассматриваемой задачи увеличивается дополнительно вследствие снижения дебита в реагируюш;ей скв. А2. В табл. 38, рассчитанной по формуле (82, XX), приведены, значения отношения к. п. с. ?7п к 77 нри разных значениях величин и 25] нри подсчетах было принято, что Rc = 1 см.

Таблица 38

Значения отношения подсчитанные по формуле (82, XX), для различных значений величин R и 25 при Rc - 10 см

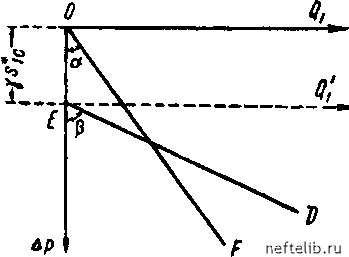

Рис. 176. Индикаторные линии: OF - при одиночной работе скважины, ED - нри взаимодействии с другой скважиной в условиях первого варианта.

Заметим, что нри увеличении числа взаимодействуюш;их скважин величина г] должна еш;е сильнее отличаться от вели-ЧИНЫ Г], чем это следует из табл. 38 .

На рис. 176 прямая OF изображает индикаторную линию исследуемой скв. Ai при одиночной ее работе, а прямая ED изображает индикаторную линию той же СКВ. Ai, но нри совместной ее работе со СКВ. А2, в которой противодавление на забой остается постоянным нри изменениях темпов отбора жидкости из скв. Ai в процессе ее исследования. Так как 77 > ?7, то прямая ED имеет больший угол наклона к оси ординат, чем прямая OF; /3 > а. Точка О соответствует положению невоз-муш;енного статического уровня в скв. Ai, а точка Е - положению возмуш;енного статического уровня в той же скв. Ai.

упомянутых выше работах Щелкачева [204] подсчеты всех типов к.п.с были выполнены для любого числа скважин.
