что R - радиус границы круговой залежи нефти; внутри этой залежи нроницаемость (но многочисленным определениям) равна ki. Допустим, что вне залежи проницаемость будет к2. Как это скажется на распределении давления и дебите скважины в частности?

В табл. 30 иодсчитапы значения отногаения но форму-

ле (56, XVII) нри = 10 км, Яс = 10 см. Следует заметить, что даже больгаие изменения в величинеЛк мало влияют на величину отногае-

; поэтому для анализа таблицы достаточно было ограничиться

случаем Rj = 10 км.

Таблица 30

Значения отношения -г- при разных значениях величин R и

при R

10 км, Rc = 10 см

см. рис. 142 и формулу (56, XVII)

Прочеркнутые клетки в табл. 30 соответствуют значениям

меньгаим 0,01.

Из табл. 30 видно, что ухудшение нроницаемости иризабойпой зоны вызывает резкое уменьгаепие дебита скважины; так, например, уменьгаепие проницаемости в 10 раз {ki = 0,1к2) в радиусе R = 1 м вокруг скважины уменьгаает дебит скважины почти в 3 раза - па 64%. Если бы то же изменение проницаемости было внутри кольцевой области с внегапим радиусом R = 0,Б м, то и тогда дебит скважины умень-П1ИЛСЯ бы на 56%. Сравнение последних двух примеров позволяет сделать важный вывод. Именно, при упомянутом десятикратном ухудгае-пии нроницаемости на первых 40 см от стенки скважины (от R = 10 см до Л = 50 см) дебит уменьгаается на 56%; при таком же уменьгаении

Столь малое значение для «радиуса контура области нитания» берется нри наличии в пласте многих скважин. Строго говоря, в последнем случае движение жидкости к скважине не является плоско-радиальным и формула дебита непри-

проницаемости еще на следующих 50 см (от Л = 50 до Л = 100 см) дебит скважины дополнительно уменьшается лишь на 8%. Отсюда следует, что на дебит скважины наибольшее влияние оказывает изменение нроницаемостн в зоне, непосредственно прилегающей к стенке скважины, где градиенты давления наиболее велики.

Рассмотрим теперь, как влияет десятикратное увеличение нроницаемостн в тех же кольцевых зонах с внешними радиусами Л = О, 5 ж и Л = 1 ж, дебит скважины увеличивается соответственно на 14% и на 22%.

Отсюда следует, что ухудшение нроницаемостн в некоторой кольцевой области в какое-либо число раз сильнее влияет на дебнт скважины, чем увеличение нроницаемостн в той же области во столько же раз.

Табл. 30 указывает, что наибольшее влияние на увеличение дебита скважины оказывает увеличение нроницаемостн в какой-либо области в 2-10 раз; дальнейшее же увеличение нроницаемостн в той же области почти не влияет на изменение дебита скважины. Крайний правый столбец таблицы соответствует предельному случаю = оо при /ci = оо,

Т. е. этот столбец отображает влияние изменения радиуса скважины на ее дебит; предноложение о том, что в зоне / проницаемость ki бесконечно велика, равносильно допущению, что скважина расширена и ее радиус стал равным R. В соответствии с этим при /ci = оо из формулы (56, XVII) получается формула (2, XIV).

Для уяснения важной зависимости от и для удобства носле-

дующих сравненнй, на основанни той же формулы (56, XVII) подсчитаны первые четыре строки табл. 31. В таблице приведены значения величины Q - Q2-, выраженные в процентах по отношению к величине (Э2; иными словами в таблице указано: на сколько процентов увеличивается дебит скважины при увеличении проницаемости призабойной зоны. Таблица подсчитана для случая, когда = lOic; ради краткости введено обозначенне:

а=. (58, XVII)

На основанни первых четырех строк табл. 31 построены кривые 1-3 рис. 143; кривые 4 и 5 построены на основанни той же формулы (56, XVII), но только для случая R = 2000i?c-

7 8 9 fO RHc

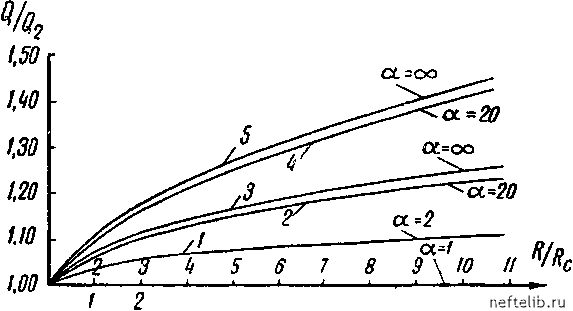

Рис. 143. Графики, иллюстрирующие влияние изменения проницаемости призабойной зоны пласта на дебит скважины (при движении жидкости в пласте по линейному закону фильтрация).

При иптерпретации табл. 31 и рис. 143 в связи с анализом работы гравийных фильтров следует под ki подразумевать коэффициент нроницаемости фильтра, иод к2 - коэффициент проницаемости пласта, под R - Rc - толгципу гравийного фильтра, под Q - дебит скважины с гравийным фильтром, под Q2 - дебит скважины без фильтра, считая, что нри отсутствии фильтра проницаемость зоны / характеризуется тем же коэффициентом к2, что и весь остальной пласт. Па оси абсцисс рис. 143 приведены для удобства две гакалы: верхняя - для R

значении

нижняя

для значении , т.е. для относительной

-Rc Rc

толгцины гравийного фильтра.

Анализируя графики того типа, какие представлены на рис. 143, некоторые авторы (см. Щелкачев [215]) иригали к такому выводу: пет смысла добиваться того, чтобы проницаемость гравийных фильтров превосходила нроницаемость продуктивного пласта больгае чем в 20-30 раз. В связи с этим диаметр зерен гравия так подбирали в зависимости от механического состава песка, что первоначальная нроницаемость гравийного фильтра, равная 800 8000 д, снижалась в процессе его работы до тридцатикратпой проницаемости пласта.

менима. Все же этой формулой пользуются для многих приближенных расчетов, но тогда за -Rk берут половину среднего расстояния между данными скважинами и соседними. Только такому предположению по поводу -Rk может соответствовать
