где S - объем газа, растворенного в единице объема минерализованной воды;

Sl - объем газа, растворенного в единице объема чистой воды, определенный но рис. 21; X - поправочный коэффициент на соленость; у - соленость пластовой воды, мг/л.

Коэффициент X зависит от температуры и имеет следующие значе- 4 I-пч-1-1-1-1-1 пия:

03 со 03

О X X <v

о <D

15 35 55 75 95 Температура, °С

Упругие свойства жидкости характеризуются коэффициентом объемного упругого расширения /3, показывающим, на какую часть от своего первоначального объема изменяется объем жидкости при изменении давления на 1 am.

Рис. 21. Зависимость количества естественного газа, растворенного в единице объема чистой воды, от температуры при различных давлениях.

f = -

1 dQ

(11, III)

НИИ р.

объем воды при давле-

Знак минус указывает на уменьшение объема воды с повышением давления.

Из формулы (11, III) видно, что коэффициент (3 имеет размерность, обратную размерности давления, т. е.

Р] = 1/ am = см I кГ.

Обратная величина коэффициента объемного упругого расширения

жидкости называется истинным модулем сжатия жидкости и имеет раз-

мерность давления. Формула (11, III) основана на законе Рука, а истинный модуль объемного сжатия жидкости 1 3 по своей физической сущности аналогичен модулю Юнга.

На рис. 22 показана зависимость коэффициентов объемного упругого расширения чистой воды от температуры при пластовых давлениях от 70 до 422 ата.

Наличие в воде растворенного газа увеличивает ее сжимаемость. Значения коэффициентов объемного упругого расширения воды, содержащей

35 55 75 95 Температура, °С

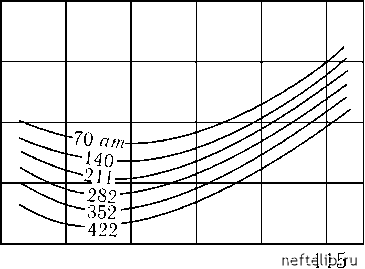

Рис. 22. Зависимость коэффициентов объемного упругого расширения чистой воды /3 от температуры нри различных пластовых давлениях.

10 30 50 70 90 110 130 150

Температура, °С

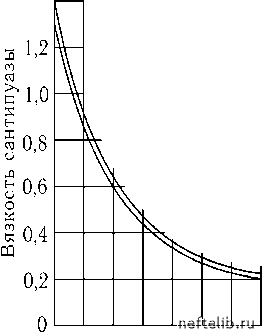

Рис. 23. Зависимость абсолютной вязкости воды от температуры. 1 - для чистой воды, 2 - для воды, со-держаш;ей 60 г/л солей.

растворенный газ, могут быть определены но формуле:

/3 = /3i(l+ 0,05 5), (12, III)

где f3i - коэффициент объемного упругого расширения чистой воды, определяемый но графику, помеш;енному на рис. 22;

S - объем газа, растворенного в единице объема воды, /м.

Учет эффекта сжимаемости воды имеет весьма суш;ественное значение при решении задач подземной гидравлики, связанных с разработкой нефтяных и газовых месторождении в условиях упругого режима.

Таблица 1

Вязкость воды при высоких температурах и давлениях

Абсолютная вязкость чистой воды при атмосферном давлении и температуре 20° С равна 1 сантипуазу. Содержание в воде растворенных

солей несколько увеличивает ее вязкость. На рис. 23 показана зависимость абсолютной вязкости чистой и минерализованной воды от температуры.

В табл. 1 помещены результаты экспериментальных определений вязкости воды при различных температурах и давлениях. Из таблицы следует, что изменения вязкости воды с изменением давления настолько малы, что в практических расчетах их можно не учитывать.

§ 3*. Свойства газов нефтяных и газовых

месторождений

Газы нефтяных и газовых месторождений представляют собой газовую смесь, состоящую главным образом из углеводородов. Кроме углеводородных газов, в состав естественных газов часто входят углекислота, азот, кислород, сероводород, воздух, пары воды и др.

Зная состав естественного газа, состоящего из п компонентов, и удельный вес каждого комнонента, легко вычислить удельный вес газа:

1= QQ , (13, III)

где 7 - удельный вес газа;

7г - удельный вес г-го компонента газа;

Пг - объемное содержание г-го комнонента газа в процентах. В условиях высоких давлений, часто имеющих место в нефтяных и газовых месторождениях, поведение природных газов не следует характеристическому уравнению идеальных газов

f = RT, (14, III)

где р - давление, 7 - удельный вес газа, R - газовая постоянная, Т - абсолютная температура.

Для реальных газов уравнение состояния может быть написано в виде:

f = ZRT, (15, III)

где Z = --- - коэффициент сжимаемости газа, являющийся функцией 7/ti

давления и температуры. Значения коэффициентов сжимаемости углеводородных газов можно определить по данным о составе газа, температуре и давлении.

На рис. 23а показаны кривые зависимости коэффициента сжимаемости естественных газов от приведенного давления при различных приведенных температурах. Нриведенным давлением рг называется отношение давления р газа к его критическому давлению кр. Нриведенной температурой

Подробные данные о свойствах газов и наров, входящих в состав естественных газов, см. в книге нроф. И.Н.Стрижова и И. С. Ходановича [164
