считаются однородными и несжимаемыми). Следовательно, в плохо проницаемом пласте величины J и U, характеризующие эффект взаимодействия скважип, должны быть такими же, как и в хорошо проницаемом пласте.

Результаты подсчетов величин J и U ио формуле (89, XX) при Rc = 10 см и для различных расстояний между скважинами приведены в табл. 40 для а = 10 км и в табл. 41 для а = 20 км.

Таблица 40

Значения J и U при разных расстояниях 26 между двумя взаимодействующими равнодебитными скважинами

Таблица 41

Значения J и U при разных расстояниях 26 между двумя взаимодействующими равнодебитными скважинами

Расчеты выполнены но формуле (89, XX) нри а = 10 км, Rc = 10 см.

Расчеты выполнены но формуле (89, XX) нри а = 20 км, Rc = 10 см.

Сравнение табл. 40 и 39 убеждает в том, что при прочих одинаковых условиях форма контура области питания мало влияет на эффект взаимодействия скважип.

Сравнение табл. 40 и 41 убеждает в том, что даже значительная (всегда возможная в реальных условиях) погреганость в оценке расстояния от скважип до контура области питания слабо отражается на количественной оценке эффекта взаимодействия скважин: соответственные величины в сравниваемых таблицах мало отличаются друг от друга.

Для обычных задач технологии нефтедобычи случам близкого расположения скважип к контуру области питания не представляют интереса. Наоборот, во многих гидрогеологических задачах имеет существенный интерес исследование явления взаимодействия скважип вблизи берега крупного водоема, играющего роль области питания сообщающегося с ним пласта. Анализ формулы (89, XX) показывает, что при уменьгаении расстояния а от скважин до контура области питания величина J уменьгаается (сравнить, например, табл. 40 и 41), стремясь к 1. Это обозначает, что при приближении к контуру области питания

Здесь не учитывался контур питания, созданный рядом нагнетательных скважин.

скважины меньше влияют друг на друга, ибо усиливается влияние на них притока жидкости из области питания.

Подчеркнем, что в реальных условиях дебит реагируюгцей скважины может значительно меньгае измениться под влиянием пуска-остановки возмугцаюгцей скважины, чем на это указывают формулы н таблицы данного параграфа. Такое количественное расхождение между теоретическими подсчетами и результатами фактических наблюдений может быть объяснено несоблюдением какого-либо из тех условий, которые были оговорены при выводе формул данного параграфа.

Так, например, если воздействие возмугцаюгцей скважины на реагируюгцую происходит в условиях третьего варианта, а не первого (см. § 1 данной главы), то изменение дебита реагируюгцей скважины будет менее интенсивным, ибо пуск, остановка пли изменение режима работы возмугцаюгцей скважины частично отразятся на изменении забойного динамического давления (пьезометрического динамического уровня) реагируюгцей скважины.

Во-вторых, все формулы данного параграфа отражают установившийся эффект взаимодействия скважин. В действительности вследствие упругости пласта и насыгцаюгцих его жидкостей эффект взаимодействия скважин устанавливается далеко не сразу, а потому, особенно в начальной стадии возмугцення, величины J и U будут значительно меньгае тех, которые выгае были подсчитаны (см. книгу ПЦелкаче-ва [219]). Эффект взаимодействия скважин приближается к установив-гаемуся состоянию тем скорее, чем больгае проницаемость пласта и чем меньгае вязкость насыгцаюгцей его жидкости.

В-третьих, в громадном больгаинстве случаев скважины в реальных условиях гидродинамическн несовергаенны. Гидродинамически несовергаенные скважины взаимодействуют друг с другом при прочих одинаковых условиях менее интенсивно, чем гидродинамическн совер-гаенные - см. ст. нроф. И. А. Парного [188], в которой впервые было выполнено математическое исследование проблемы взаимодействия гидродинамически несовергаенных скважин.

Пеоднородность но нроницаемостн и анизотропность пласта могут в некоторых случаях усиливать, а в других - ослаблять эффект взаимодействия скважин; см. ст. доц. Г. Б. Пыхачева [149], в которой впервые был регаен ряд задач о взаимодействии скважин в неоднородных н анизотропных пластах.

Наконец, эффект взаимодействия между скважинами уменьгаается при наругаенин линейного закона фильтрации в пласте.

7. Взаимодействие скважин кольцевой батареи

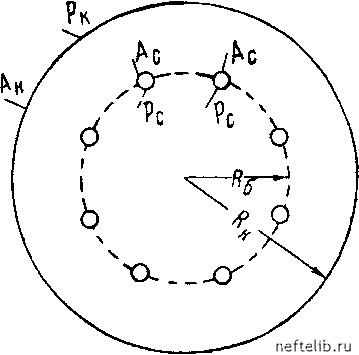

Рассмотрим случай симметричной кольцевой батареи скважин; п равнодебитных скважин Ас радиуса Rc расположены на равных расстояниях друг от друга вдоль окружности радиуса Rq , концентричной круговому контуру Ак области питания радиуса R (рис. 177).

Постоянное давление па копту-ре Ак обозначим через Рк, а постоянные забойные динамические давления в каждой из скважин рс.

Помегцая точечные стоки в центре каждой скважииы и отображая их точечными источниками в окружности Ак, т.е. следуя методу, ноясненно-му в § 4 главы XIX и в § 2 дайной главы (например, рис. 170), можно регаить задачу о взаимодействии скважин кольцевой батареи, учитывая точно круговую форму контура области питания А. Для дебита Q каждой из п совместно работаюгцих скважип кольцевой батареи получим следуюгцую формулу:

Рис. 177. Кольцевая скважин.

батарея

2ттЬк{р - Рс)

nRR Rc

(90, XX)

В частном случае двух симметрично расположенных скважин, при п = 2, из формулы (90, XX) выводится формула (37, XX); при п = 1, т. е. для случая нерадиального притока жидкости к одной скважине, из формулы (90, XX) вытекает формула (46, XIX).

Если точно не учитывать форму контура области питания А и воспользоваться приближенным «методом стоков» (пе отображая стоки источниками), изложенным в начале § 2 данной главы, то для дебита Q каждой из п скважин кольцевой батареи получается егце более простая формула:

Q = "Ч:- (91, XX)

fi In

nR-R.
