где тем - техническая единица массы,

1 тем = 9810 г.

Для перехода от физической системы единиц к технической (или обратно) можно воспользоваться формулой:

7техн = 1,02 7ф

(2, III)

1,08 1,06 1,04 1,02 1,02 0,98

120 160 211

Давление, кг1см

Часто удельный вес нефти выражается в относительных единицах, т. е. как отношение удельного веса нефти к удельному весу воды.

Удельный вес советских нефтей изменяется в весьма широких пределах. Так, например, при температуре 15° С и атмосферном давлении нефть месторождения в Чусовских Городках имеет уд. вес 955 кг/лС, а нефть Южного Искине (Казахстан) - 785 кг/.

Удельный вес нефти зависит от давления и температуры. Поэтому удельный вес нефти в пластовых условиях даже при отсутствии в ней растворенного газа отличается от удельного веса нефти при нормальных условиях. За нормальные условия принимают часто давление в 760 мм рт. ст. и температуру в 0°С.

Объем единицы веса жидкости, т. е. обратная величина ее удельного веса, называется удельным объемом.

Отношение удельного объема нефти в пластовых условиях (т. е. при давлении и температуре, имеюш;их место в пласте) к удельному объему ее в нормальных условиях называется объемным коэффициентом. Обозначим:

(jj - объемный коэффициент;

пл - удельный объем нефти в пластовых условиях;

7пл - удельный вес нефти в пластовых условиях; с<норм - удельный объем нефти в нормальных условиях; 7норм - удельный вес нефти в нормальных условиях.

Рис. 13. Зависимость величины объемных коэффициентов со нефти, не содержаш;ей растворенного газа, от давления нри различных температурах.

Тогда

7нор

UJ -у (3, П1)

t-tHopM 7пл

На рис. 13 приведены кривые зависимости величины объемных коэффициентов нефти, не содержаш;ей растворенного газа, от давления при различных температурах. Кривая Рп показывает давление начала парообразования.

Обычно в пластовых условиях нефть содержит растворенный в ней газ. Наличие растворенного газа может оказать суш;ественное влияние на вели-

чину удельного веса нефти в пластовых условиях, а следовательно, и на величину объемных коэффициентов.

Для получения точных данных об удельном весе нефти в пластовых условиях для каждой смеси нефти и газа должны производиться экспериментальные определения нри соответствующих давлениях и температурах.

Существует несколько приближенных методов нахождения удельного веса насыщенной газом нефти в пластовых условиях (см. [144]). Приведем наиболее простые из них.

Удельный вес нефти при наличии в ней растворенного газа может определяться на основе данных о газовом факторе, удельном весе газа, удельном весе нефти, пластовом давлении, пластовой температуре и кажущемся удельном весе газа в растворенном состоянии.

0,64

0,24

0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 Относит, уд. вес газа

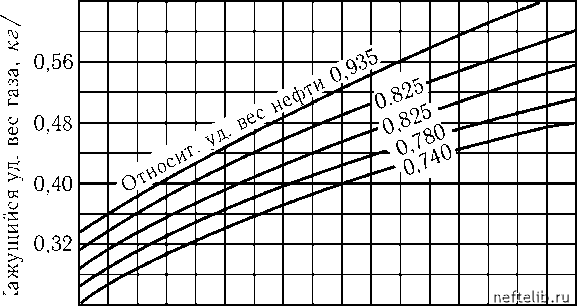

Рис. 14. Зависимость кажущегося удельного веса газа от его относительного удельного веса для нефтей различного удельного веса.

Под кажущимся удельным весом газа понимается отношение приращения веса жидкости при растворении в ней газа к приращению объема ее. На рис. 14 приведены экспериментальные кривые зависимости кажущегося удельного веса газа от его относительного удельного веса (отношение удельного веса газа к удельному весу воздуха) для нефтей, относительный удельный вес которых изменяется в пределах 0,740-0,934. Произведенное Д. Катцем сравнение данных о кажущемся удельном весе газа, полученных из графика (рис. 14), с результатами точных вычислений, основанных на анализах нефти и газа, показывает, что величина погрешности при пользовании графиком менее 10%. Приведем пример определения удельного веса нефти в пластовых условиях.

Пример. Найти удельный вес нефти в пластовых условиях на основе следующих данных:

относительный удельный вес нефти в нормальных условиях

7н. норм

= О, 86; (7воды = 1000 кГ/м);

пластовое давление пл = 130 ата; пластовая температура t = 42, 2°С;

газовый фактор Г = 11S м/м (окклюдированного газа в пласте нет); относительный удельный вес газа (но отношению к воздуху) 7 = 1, 03;

удельный вес воздуха 7в = 1, 22 кг/м] удельный вес газа

7г = 7г •7в = 1,03 • 1,22 = 1,26 кг/м;

вес газа, растворенного в 1 м нефти:

= 7г • Г = 1, 26 • 118 = 148 кг.

Кажуш;ийся удельный вес газа согласно графику, приведенному на рис. 14:

7г. каж = 0,485 кг/л. Объем 148 кг газа при растворении его в нефти равен:

148

7г. каж 0,485

305 л.

Если бы нефть была несжимаема, то объем 1 н. м нефти вместе с растворенным в ней газом составил (в л):

1000 + 305 = 1305 л = 1, 305

а вес ее Сн равен сумме весов негазированной нефти и газа, т. е.

= 7н. нор • 7воды • 1 + = О, 86 • 1000 + 148 = 1008 кг.

Разделив этот вес нефти на ее объем (1305 л), получим удельный вес нефти, равный:

1008

1035

О, 772 кг/л.

Так как нефть является сжимаемой жидкостью, то объем 1 н. нефти в пластовых условиях будет иным. Поэтому в полученное значение удельного веса должны быть внесены поправки, учитываюш;ие влияние на удельный вес нефти пластовых давления и температуры. Поскольку с повышением давления плотность жидкостей увеличивается, то поправка на пластовое давление берется со знаком плюс.

Па рис. 15 приведены полученные экспериментально (для давления от 70 до 490 ата) кривые зависимости величины поправок к удельному весу нефти от относительного удельного веса нефти.
