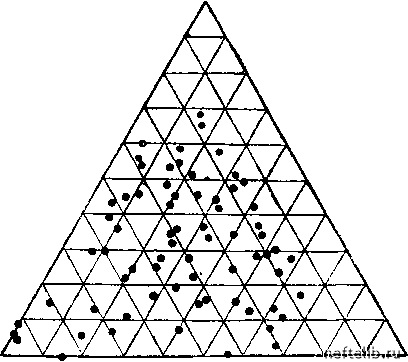

На рис. 105 помещена треугольная диаграмма, характеризующая значения нефте-водо- и газонасыщенности при фильтрации смесн нефти, воды и газа. Точки на диаграмме наглядно указывают область составов смесей, фильтрация которых исследовалась.

(00% 203

100% вода

нефть

fOO%

Рис. 105. Треугольная диаграмма, показывающая величины нефте-водо- и газонасыщенности порового пространства при проведении опытов по движению смеси нефти, газа и воды в несцементированных песках.

Результаты исследований . Подробное описание устройства экспериментальной установки и табличные данные о результатах проведенных опытов - значения S - насыщенностн порового пространства (в долях единицы) нефтью Sh, водой Sb и газом Sr, к - отногаепия (в долях единицы) фазовой проницаемости для нефти /Сн, газа кг и воды к к проницаемости песка к для однородной жидкости, R, R, - отногаепия расхода нефти Qh, воды Qb и газа Qr к общему расходу смеси (Qh + Qb + Qr) в долях единицы приведены в указанной выгае

статье

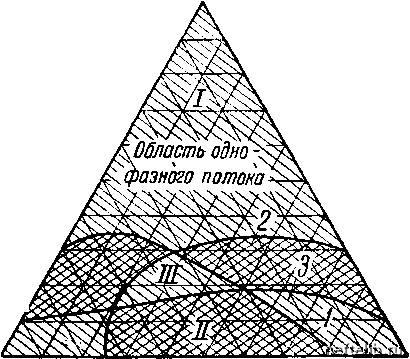

На рис. 106 нанесены кривые, соединяющие точки с одинаковым содержанием (в данном случае 5%) соответствующего компонента смесн.

Кривая 1 соединяет точки, в которых R = 0,055, кривая 2 отвечает точкам с Ru = 0,05, во всех точках кривой 3 Rr = 0,05. В области / диаграммы практически имеет место однофазное движение, в области II - двухфазное, в области III - трехфазное. Как видно из

f00% газ

Область трехфазного потопа

Область Оеухфазного потока

ЮОЪ води

нефть

Рис. 106. Области насыщении, при которых практически имеет место однофазное, двухфазное и трехфазное движение в несцементированных песках.

о 20 0 60 80 ЮО Впдонасышенмость, 7о

Рис. 107. Зависимость фазовой проницаемости для воды от водонасыщенно-сти при двухфазном (сплошная кривая) и трехфазном (кружочки) движении газированной воды в несцементированных песках.

рис. 106, па треугольной диаграмме трехфазное движение ограничивается относительно узкой областью. На рис. 107, 108 и 109 показана

f007o газ

WO%eoda

нефт

ЮОУовода

Нефть

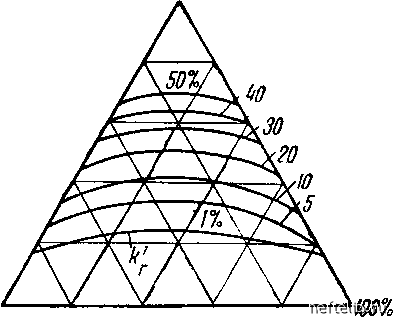

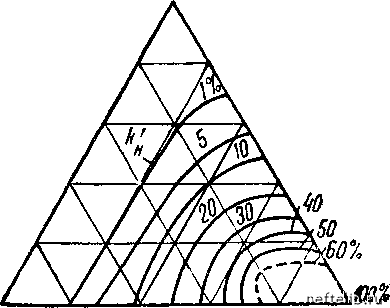

Рис. 108. Линии одинаковых фазо- Рис. 109. Линии одинаковых фазовых вых нроницаемостей для нефти {к нроницаемостей для газа {к в %) нри в %) при движении смеси нефти, движении смеси нефти, газа и воды газа и воды в несцементированных в несцементированных песках, песках.

зависимость фазовых проницаемостей от насыщенности порового пространства соответствующими фазами.

Кривая, приведенная на рис. 107, показывает зависимость фазовой проницаемости для воды при фильтрации газированной воды (см. § 2), т. е. нри отсутствии нефти (двухфазная система). Нанесенные экспериментальные точки показывают значения фазовых нроницаемостей /с при различных водонасыщенностях, полученные в рассматриваемых опытах по фильтрации трехфазной смеси. Нз рис. 107 видно, что величина фазовой нроницаемости для воды зависит только от водонасыщенности песка, а следовательно, не зависит от соотногаения между нефтенасыщенностью и газонасыщенностью порового пространства.

На рнс. 108 н 109 проведены линии равных фазовых (эффективных) нроницаемостей, назовем указанные линии «изонроны». Эти изонроны показывают, что значения фазовых проницаемостей для газа и нефти являются функцией насыщенности порового пространства каждой нз трех фаз. Так, например, из диаграммы, помещенной на рнс. 108, видно, что величина фазовой проницаемости для нефти = 20% может иметь место нри Sh а также при Sh = 50%, Sb = 20% и Sr =

= 50%, Sb = 50%, Sr = О, 30% и др. Нз диаграммы, приведенной на рис. 109, следует, что фазовая проницаемость для га-

за к = 10% может быть, когда Sh = 20%, S при Sh = 70%, Sb = О и Sr = 30% и т. д.
