Подставляя в формулу (1, XXI) значение го из уравнения (7, XXI) получим искомый закон стягивания прямолинейного контура нефтеносности нри илоско-радиальпом притоке жидкости к скважине:

(8а, XXI)

Рис. 196. Скв. Ас вблизи прямолинейного контура нефтеносности Ан.

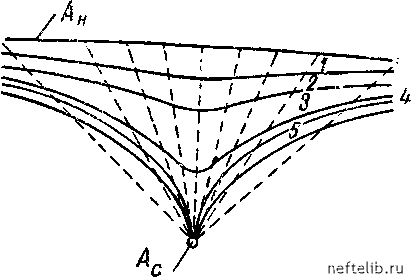

Рис. 197. Последовательные положения стягивающегося контура нефтеносности, имевшего первоначально форму прямой линии.

Уравнение (8а, XXI) позволяет определить радиус-вектор г точки стягиваюгцегося контура нефтеносности для любого значения полярного угла и в любой момент времени t.

Па рис. 197, построенном с помощью формулы (8а, XXI), изображены последовательные положения контура нефтеносности А стягиваюгцегося к скважине, кривые 1, 2, 3 и 5 представляют последовательные положения контура нефтеносности через равные интервалы времени. Кривая 4 соответствует моменту начала обводнения скважины. Полагая а = 100 м, Rc = 10 см, m = 0,15, Q = 47,2 м/сутки, b = Ю м (вместо двух последних данных и здесь можно было бы принять к = 1 д, jl = 1 сантипуазу, (рк -Рс) = 1 CLn, R = 10Rc), получаем возможность использовать табл. 54 для определения промежутков времени, через которые стягиваюгцийся контур нефтеносности достигает положений 1-5 на рис. 197.

Па упомянутом рисунке опять видно образование языка обводнения в зоне наибольгаих скоростей движения жидкости к скважине. Если в рассмотренных задачах 1 и 2 учесть различие в вязкостях нефти и воды и учесть различие в эффективных проницаемостях нефтяной

и заводненной (ранее нефтяной) зонах, то пришлось бы «язык обводнения» на рис. 193 и 195 изобразить более интенсивным и время до момента обводнения скважины сократилось бы. Последнее замечание было бы справедливо во всех тех случаях (наиболее часто встречаю-

ш,нхся в реальных условиях), когда величина отношения для чисто

нефтяной зоны меньше, чем для заводненной зоны, см. по этому поводу главу XVIII, в которой исследовался процесс вытеснения нефти водой.

§ 3. Стягивание контуров нефтеносности к двум

взаимодействуюш;им скважинам

В § 3 главы XX было подробно исследовано гидродинамическое поле двух равнодебитных взаимодействуюгцих скважин и было указано, что уравненне семейства траекторий имеет вид:

у - 2Соху -5 = 0,

(8, XXI)

где 6 Со

- половина расстоянии между центрами скважин;

- параметр семейства; различным значениям Со соответствуют различные траектории, имеюгцие форму равнобочных гипербол (см. рис. 172).

Методы гидродинамики позволяют вывести законы движения частиц жидкости вдоль любой из траекторий семейства (8, XXI), (Щел-

качев

208]).

В частности, закон движения вдоль главной линии тока - вдоль оси x на рис. 172 - выражается так:

тгЬт

х)-6\п

Хо x

(9, XXI)

где Q - дебит каждой из двух взаимодействуюгцих скважин;

tx - время движения частицы жидкости вдоль оси х между точками с координатами и ж.

книге Маскета [120

также исследуется вопрос о стягивании прямолинейного контура нефтеносности к скважине. Однако Маскет считает, что во всех точках первоначально прямолинейного контура (см. рис. 196) давление постоянно; этого не может быть в условиях радиального притока жидкости к скважине. Таким образом, в книге Маскета решена не та задача, о которой говорит автор. По су-ш;еству Маскет решает задачу о стягивании прямолинейного контура нефтеносности, расположенного в начальный момент как раз посредине между нагнетательной и эксплуатационной скважинами (прямолинейный начальный контур нефтеносности перпендикулярен линии центров скважин и делит пополам отрезок между этими центрами).

Вдоль нейтральной линии тока закон движения представляется следующей формулой:

тгЬт

Уо У

(10, XXI)

где t

- время движения вдоль оси у между точками с координатами Уо и у.

Спроектируем на ось у частицу жидкости, движущуюся по любой из гиперболических кривых семейства (8, XXI); напигаем закон движения проекции на ось у движущейся частицы жидкости:

тгЬт

СоУ {с1 + + 52

X In у

{с1 + \)у

J 7/-0

(11, XXI)

где t - время движения частицы жидкости вдоль гиперболической траектории между точками с ординатами уо и у (именно эти значения ординат и следует подставить в выражение, заключенное в квадратных скобках, следуя обычным правилам подстановки). Каждой гиперболической траектории соответствует определенное значение Со. Полагая, например. Со = оо и пользуясь правилом Лопиталя для раскрытия неопределенпостей, из формулы (11, XXI) получим закон движения (10, XXI) для нейтральной линий тока.

На рис. 198 кривые 1-15 изображают последовательные положения стягивающегося контура нефтеносности через равные промежутки времени для случая, когда равнодебитные скважины расположены симметрично по отногаению к начальному контуру А, имеющему круговую форму. Пунктиром намечены траектории семейства (8, XXI); около них поставлены соответствующие значения параметра Со- Кривая 4 соответствует положению контура нефтеносности в момент обводнения скважин, когда частицы жидкости па контуре нефтеносности, движущиеся быстрее всего но главным линиям тока, достигают скважип, образовав языки обводнения. Кривые 1-15 построены на основании расчетов с помощью формул (8, ХХ1)-(11, XXI); эти формулы, а следовательно, и картина стягивания контура нефтеносности, изображенная на рис. 198, справедливы лигаь при тех простейгаих условиях, какие были оговорены в § 1. Кроме того, нри построении этой фигуры было принято, что = 26 = 2 • 10где Ян - радиус начального
