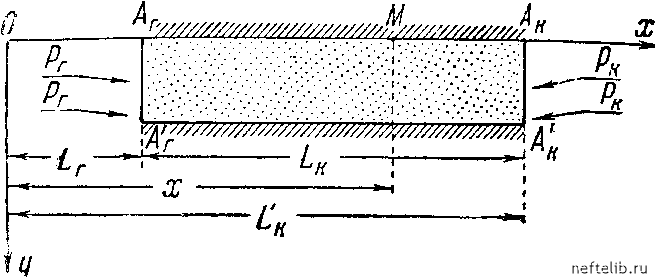

Рис. 53. Горизонтальное сечение элемента пласта в условиях одномерного потока; специальный выбор осей координат, наиболее удобный для сравнения с радиальным потоком.

начало координат так, как показано на рис. 53. Обозначив

OAr=Lr, ОМ = х,

и сохранив все остальные прежние обозначения, мы из формулы (7, VIII), применительно к потоку в плоскости xz, получим:

dp = / dx,

(12, IX)

откуда находим:

dp = / dx,

(13, IX)

(14, IX)

1/ - ж

(15, IX)

Если начало координат выбрать в точке Аг (см. рис, 53а) и ось у пустить вдоль галлереи, то окажется Lr = О, = Lk и вместо формул (14, IX) и (15, IX) получим

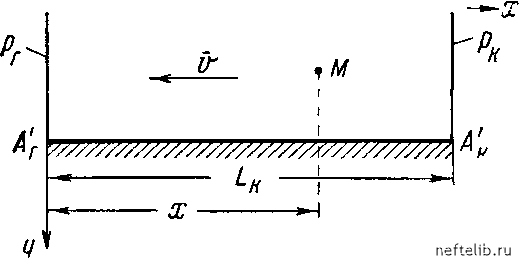

Рис. 53а. Горизонтальное сечение элемента пласта в условиях одномерного потока. Начало координат - на линии галлереи.

Заметим, что если бы давления рк и рг в сечениях АА! и АА! были бы не постоянными, а заданными функциями времени, то формулы (5, IX) - (8, IX), (14, IX), (15, IX) остались бы справедливыми. Действительно, поскольку при данном исследовании жидкость и пористая среда считаются несжимаемыми, постольку изменение давления должно мгновенно распространяться на весь фильтрационный поток.

Поэтому, как бы ни менялось давление па «границах пласта» (в сечепияхАк и Аг), в каждый данный момент времени распределение давления в пласте и скорость частиц жидкости будут таковы, как если бы поток был устаповивгаийся.

Состояние движения в любой момент не зависит от истории движения.

Считая, что Рк и р являются заданными функциями времени, из перечислепных выгае формул дебит, скорость, градиент давления и давление также определяются как функции времени.

следующие формулы, которыми в дальнейшем воспользуемся:

(l4 IX)

, Рк-Рг р = р -\----X.

(l5 IX)

§ 2. Плоское радиальное движение по линейному

закону

Исследуем горизонтальный плоский радиальный поток несжимаемой жидкости в условиях водонапорного режима. Будем считать, что жидкость притекает к гидродинамически совергаенной скважине по линейному закону фильтрации, пласт однороден и его могцность постоянна и равна b (см. рис. 45).

На рис. 54 приведено изображение в плане исследуемого потока: Ас - горизонтальное сечение скважины (индекс с всегда будет соответствовать первой букве слова «скважина»); - сечение контура области питания; Ас и Aj - концентричные окружности, радиусы которых равны Rc и i?K- Допустим, что первоначально во всем пласте и на забое скважины приведенное давление одинаково и равно р*. Величину р* можем назвать начальным статическим приведенным пластовым давлением. Пусть в какой-то момент времени из скважины начали отбирать жидкость, благодаря чему должно понизиться давление на забое скважины. Конечно, давление в пласте по-

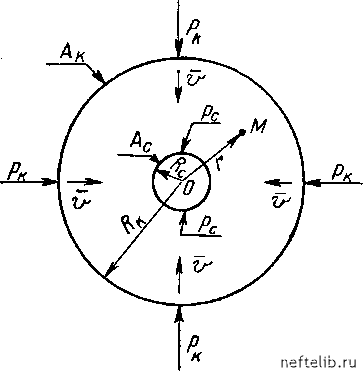

Рис. 54. Горизонтальное сечение гидродинамически совершенной скважины и плоско-радиального потока жидкости к ней.

низится и всюду вокруг скважины, но мы будем считать, что на границе области питания все время поддерживается постоянное начальное давление р*. Приведенное давление на забое скважины обозначим через р* и будем называть его приведенным динамическим забойным давлением. Итак, приток жидкости к скважине обеспечивается за счет перепада давления в пласте (р* - ) •

Заметим, что величину р* можно и не называть именно начальным статическим приведенным давлением, а называть просто статическим приведенным пластовым давлением. Действительно, по условиям задачи жидкость считается несжимаемой, величина р* постоянна, а потому после остановки скважины в ней самой и во всем пласте вновь восстанавливается давление р*.

Пусть круговые сечения Aj и Ас на рис. 54 проведены на уровне нижней горизонтальной границы (подогавы) пласта. Давления вдоль
