Если отбросить непроницаемые границы Bi и Ci, то величина Q* будет представлять дебит каждой из скважин батареи при бесконечном числе скважин в батарее; предполагается, что контуры области питания расположены по обе стороны батареи скважин на расстоянии .Rk от нее и параллельно ей.

Рассмотрим, наконец, более общую задачу о работе СКВ. Ai в пласте, ограниченном ненроницаемыми границами ВС, CD, DE с трех сторон (рис. 190). Дальше выяснится, что решение этой задачи является одновременно решением более общей задачи о работе группы скважин, эксплуатирующих «полосовую залежь нефти», ограниченную ненроницаемыми границами с трех сторон, т. е. имеющую только одностороннее нитание.

Будем считать, что скв. Ai расположена на одинаковых расстояниях 5 от границ ВС и DE и на расстоянии w от границы CD. Поместим сток в центре скв. Ai и зеркаль-

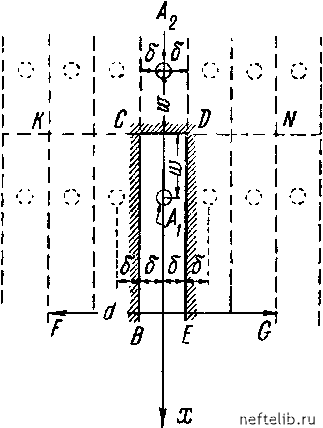

Рис. 190. Скв. 1 (сток) и ее зеркальные отображения в трех ненроницаемых прямолинейных границах пласта.

но отобразим его стоком в линии CD; иными словами, рассмотрим эксплуатационную скв. А2, равнодебитную скв. Ai и находящуюся от нее на расстоянии 2w. Затем зеркально отобразим стоки (скважины) Ai и А2 в линиях ВС и DE и в их продолжениях; повторив неограниченно такие отображения, получим две параллельные прямолинейные батареи скважины с бесконечно большим числом скважин в каждой из них.

При наличии двух изображенных на рис. 190 батарей с бесконечным числом скважин в каждой батарее пласт оказывается разбитым на отдельные ноля, прямолинейные границы которых могут быть приняты за непроницаемые границы. Можно, например, считать, что реальной ненроницаемой границей является линия FKNC, причем в пласте, ограниченном линией FKNC, работает группа пяти (или вообще гг) равнодебитных скважин. Все скважины каждой из рассматриваемых двух батарей равноправны. Исследование работы скважин двух батарей было выполнено Щелкачевым [208 .

Дебит Q* каждой из скважин определяется следующей формулой:

4т:Ьк{рк - Рс)

/ i-

\11п <

7r(i?k + VO)

СП----1

(99, XX)

2 о2

ch-l

В тех случаях, которые как раз и представляют наибольший интерес для практики, когда Saw малы по сравнению с Як, формулу (99, XX) можно упростить; именно, студент Дненропетровского государственного университета В. П. Криворот (см. [208]) предложил вместо формулы (99, XX) следу-юш;ую приближенную формулу:

47тЬк{рк -Рс)

27гя;

- In ch

27TW

(99а, XX)

Даже нри w 0,5Як, S 0,5Як, Як ЮЯс результаты подсчетов но приближенной и точной формулам (99, XX) и (99а, XX) расходятся не больше, чем на 0,5%.

Оценим влияние близости ненроницаемых границ на дебит скважины. Для этого сопоставим дебит Q* скважины, расположенной вблизи ненроницаемых границ пласта, с дебитом Q такой же скважины и нри прочих одинаковых пластовых условиях, но нри отсутствии ненроницаемых границ в пласте. Дебит Q подсчитывается по формуле (11, XX). Дебит же Q* подсчи-тывается по разным формулам в зависимости от формы ненроницаемых границ в пласте. Для оценки влияния близости ненроницаемых границ (сбросов)

всего удобнее определить величину отношения дебитов -- для разных форм

ненроницаемых границ и для разных расстояний от скважины до ненроницаемой границы.

Заметим, что при делении дебита Q* на дебит Q величины к, /х, Ь, {Рк - Рс) сокраш;аются. При всех подсчетах будем считать Як = Ю км, Яс = 10 см.

Рассмотрим три случая.

/ случай. Скважина расположена вблизи прямолинейной границы (см. рис. 185). Как было выяснено в начале данного параграфа, при этих условиях дебит Q* скважины следует подсчитывать по формуле (26, XX).

В табл. 47 приведены результаты подсчетов величины -уг- по форму-

лам (11, XX) и (26, XX).

случай. Скважина расположена вблизи ненроницаемой границы, об-разуюш;ей прямой угол (см. рис. 187). Допустим для простоты, что wi = W2. При этих условиях СКВ. Ai и ее «отображения» А2, Аз, а4 оказываются расположенными в вершинах квадрата, а потому подсчет дебита Q* скважины следует проводить по формуле (91, XX) при гг = 4 и Яб = V2wi. В табл. 48

приведены результаты подсчетов отношения по формулам (11, XX)

и (91, XX).

/ случай. Скважина проведена в нласт между тремя прямолинейными ненроницаемыми границами ВС, CD и DE (см. рис. 190). В табл. 49 при-

Таблица 47

Значение отношения -р при разных расстояниях 6 скважины от прямолинейной непроницаемой границы в пласте (рис. 185)

Подсчеты дебитов Q и Q* выполнены соответственно по формулам (11, XX) и (26, XX) при Як = 10 км, Rc = 10 см.

Таблица 48

Значения отношения -рг- при разных расстояниях wi и W2 скважины от

прямолинейных непроницаемых границ, ограничиваюш,их пласт с двух

сторон (рис. 187)

Подсчеты дебитов Q и Q* выполнены соответственно по формулам (11, XX) и (91, XX), причем принято Rk = Ю км, Rc = 10 см, R = V2wi, wi = W2.

Таблица 49

Значения отношения -- при разных расстояниях w vi 6 скважины от

прямолинейных непроницаемых границ, ограничиваюш,их пласт с трех

сторон (рис. 190)

Подсчеты дебитов Q и Q* выполнены соответственно по формулам (11, XX) и (101, XX), причем принято R = 10 км, Rc = 10 см.

ведены результаты подсчетов отношения -рг-, причем для дебитов Q л Q* были использованы соответственно формулы (11, XX) и (99, XX).
