1АМИНАРНЫЕ ТЕЧЕНИЯ НЕНЬЮТОНОВСКИХ ЖИДКОСТЕЙ

3. Системы, обладающие свойствами как твердого тела, так и жидкости, и частично проявляющие упругое восстановление формы после снятия напряжения (вязкоупругие жидкости). Для них

/i (г. Ь - . /"") = /2 ....

Неньютоновские вязкие жидкости, в свою очередь, могут быть разделены на две группы:

а) жидкости, обладающие начальным напряжением сдвига Tq, то есть

жидкости, которые начинают течь (деформироваться) лишь после того как касательное напряжение превысит некоторый предел Tq ;

б) жидкости, не обладающие пороговым (начальным) касательным напряжением Tq.

Для неньютоновских вязких жидкостей так же, как для ньютоновских.

можно формально ввести понятия вязкости и текучести, а именно

(16.14)

В отличие от ньютоновской жидкости величины ju и (р не константы, а функции касательного напряжения т. Поэтому будем на-

зывать эти величины кажущейся вязкостью и

кажущейся текучестью.

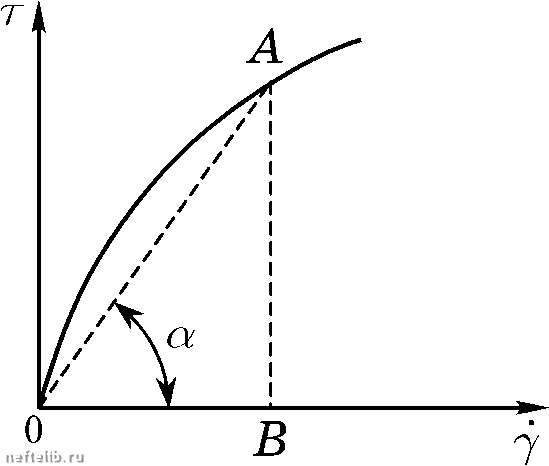

Если известна кривая течения (рис. 16.4), то кажущаяся вязкость jU легко может быть

найдена графически. Действительно, в точке А

у ОВ

tga.

Рис. 16.4

Из формул (16.13) и (16.14) следует, что

(16.15)

Так как при смене знака напряжения должен меняться знак скорости

сдвига, то есть

то функция /(т) - нечетная. Тогда, в соответствии с формулой (16.15)

функция (paij) будет четной.

Примером жидкостей с начальным напряжением сдвига является вяз-копластичная жидкость, или жидкость Бингама-Шведова. Ее реологичес-

ГЛАВА XVI

кое уравнение имеет вид

о, т < т.

т-т.

(16.16)

где т

начальное напряжение сдвига, г/ - коэффициент пластической

вязкости. Модель вязкопластичной жидкости широко используется для описания поведения глинистых растворов, буровых шламов и т.д.

Примерами жидкостей, не обладающих начальным напряжением сдвига, могут служить так называемые «степенные» жидкости, то есть жид-

кости, для которых реологическое уравнение имеет вид

T = kf.

Величина k называется консистентностью, aw- индексом течения.

(16.17)

Для жидкостей с разным индексом течения п величина k имеет разную размерность, откуда следует, что k не имеет явно выраженного физического смысла, а уравнение (16.17) представляет собой лишь удобную в инженерном отношении аппроксимацию. При п < I жидкость называется псевдопластичной, а при п > I -

Рис. 16.5

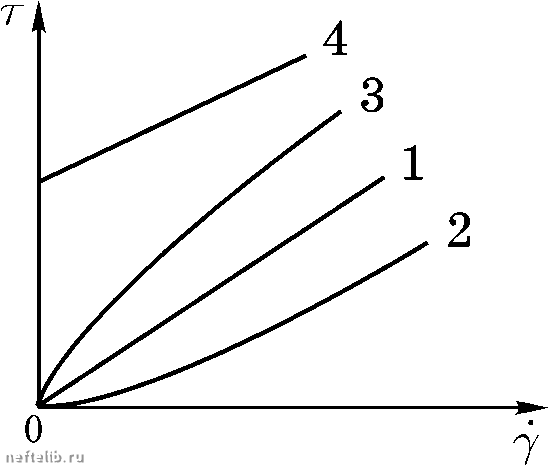

дилатантной. При п = I соотношение (16.15) переходит в закон трения Ньютона, то есть в обычное соотношение для ньютоновской вязкой жидкости, а k совпадает с динамическим коэффициентом вязкости. Кривые течения представлены на рис. 16.5, где кривая 1 соответствует ньютоновской жидкости, 2 - дилатантной, 3 - псев-допластичной, 4 - вязкопластичной.

В дальнейшем будут рассматриваться только неньютоновские вязкие жидкости.

§3. Вискозиметрия

Под вискозиметрией понимается совокупность методов определения вязкостных свойств жидкости, то есть построение кривой течения. Виско-

зиметрия ньютоновских жидкостей просто сводится к определению величины коэффициента вязкости. В случае неньютоновской жидкости задачей вискозиметрии является определение вида зависимости между скоростью

сдвига и касательным напряжением, а также численных значении констант (реологических параметров), входящих в эту зависимость. Наиболее распространенными типами вискозиметров, то есть приборов, на которых вы-

I АМИН АРНЫЕ ТЕЧЕНИЯ НЕНЬЮТОНОВСКИХ ЖИДКОСТЕЙ

полняются вискозиметрические исследования, являются капиллярные и ротационные вискозиметры.

Принципиальная схема капиллярного вискозиметра нредставлена на рис. 16.6, где 1 -

- резервуар для исследуемой жидкости, 2 - калиброванная измерительная трубка, 3 - датчик давления. Меняя высоту налива жидкости Н или давление над свободной новерхностью (в случае герметично замкнутого резервуара), можно получить экспериментальную зависимость перенада давления Api на

--?1г----

Рис. 16.6

трубке длиной I от расхода Q, то есть зависимость вида Ар = f{Q). Этот перепад складывается из перепада Ар на мерном участке I и перепада Ар

на входном участке длиной I (I

Повторив эксперимент на трубке того же диаметра, но при длине L, получим кривую Арг = f{Q), причем опять

Арх+Ар:,

где Ар - нерепад давления на входном участке трубки длиной 1, а Ар - нерепад на длине L -1. Так как диаметры обеих трубок и условия входа в них жидкости одинаковы, то нри равных расходах Ар=Ар}. Поэто-

му величина

Ар = APl - Api = Api;

будет представлять собой перепад давления на участке длиной L - I для условий бесконечно длинной трубы .

Принципиальная схема ротационного вискозиметра представлена на рис. 16.7. При вращении наружного цилиндра 1 с угловой скоростью Q

в жидкости 2 возникают касательные напряжения, создающие на внутреннем цилиндре 3 крутящий момент М. Под действием этого момента ци-

линдр 3 поворачивается на угол в, величина которого зависит от М и уп-

ругих характеристик нити 4. Измеряя этот угол, получают значение действующего момента М. Проводя эксперимент нри различных значениях уг-

Участок бесконечно длинной трубы представляет собой участок реальной трубы, на котором не сказываются концевые эффекты.
