ГЛАВА VIII

§5. Обтекание профиля произвольной формы

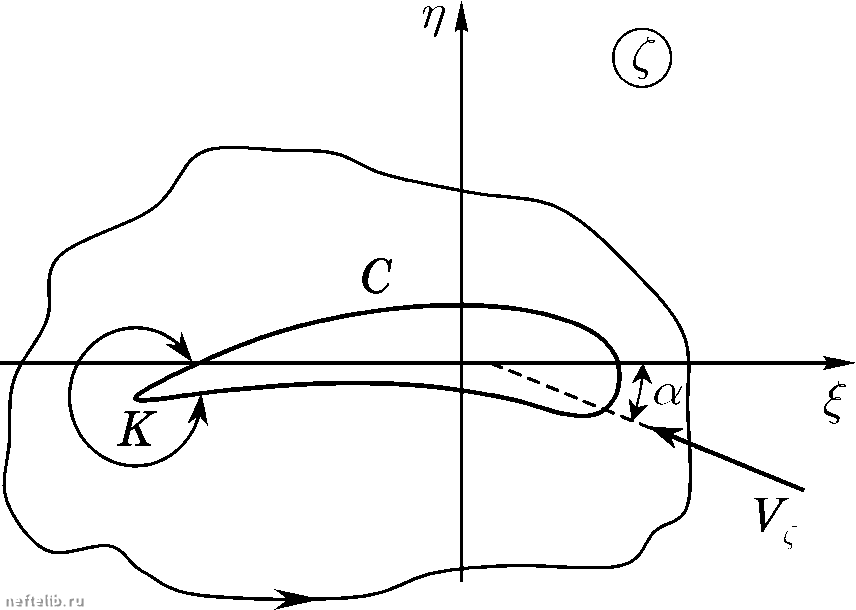

Пусть в комплексной плоскости задан контур С. Требуется построить его потенциальное обтекание так, чтобы в бесконечности движение было поступательным со скоростью , направленной под углом а к оси

. Угол а называется углом атаки (рис. 8.15).

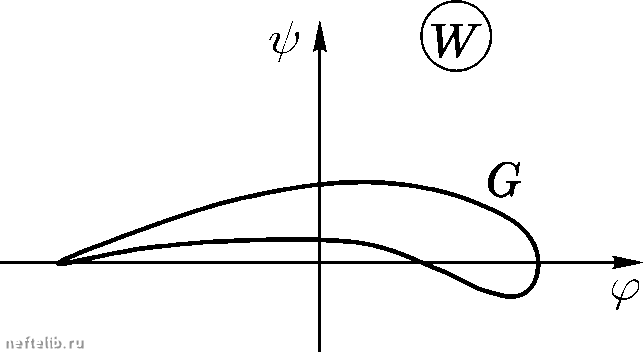

Рис. 8.14

Рис. 8.15

Для решения поставленной задачи необходимо найти комплексный потенциал W{) = (p{,Tj) + iy/{,Tj). Рассмотрим наряду с плоскостью

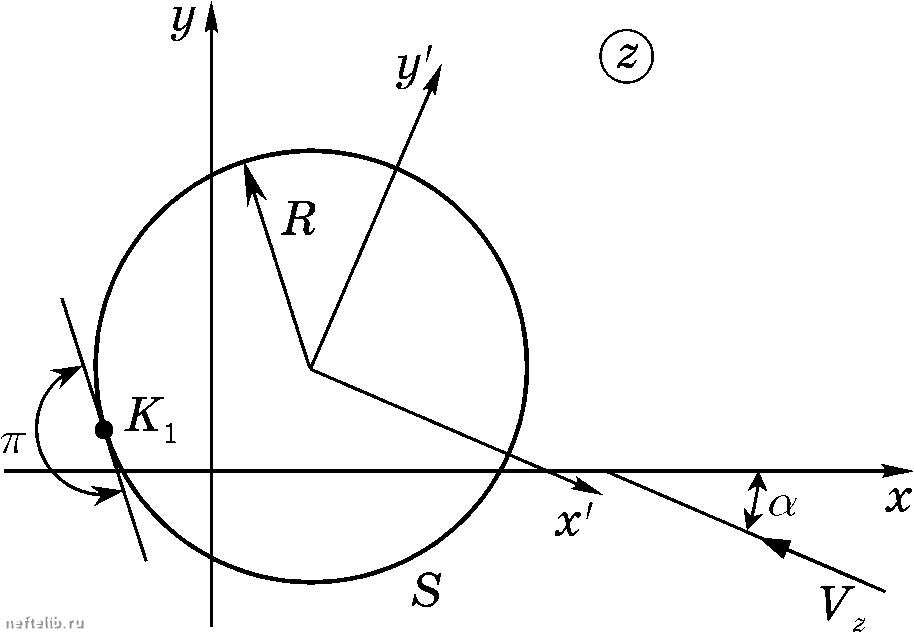

плоскость комплексного переменного z и возьмем в плоскости z окружность радиуса R (рис. 8.16). Определим функцию = F{z), дающую

отображение внешности окружности S на внешность профиля С так, чтобы точке 0 = соответствовала точка = оо и чтобы производная

k была вещественной и положительной. При этих условиях

функция = F{z) существует для всякого контура С и определяется единственным образом.

Будем считать, что функция = F{z) известна. Так как контур С

представляет собой линию тока, то окружность S - также линия тока. В соответствии с формулами (8.20) и (8.21) циркуляция Г в плоскостях z и имеет одно и то же значение.

Из формул (8.22) и (8.23) имеем

dW dz

dW dC

dW dC

ПЛОСКОПАРАЛЛЕЛЬНЫЕ ТЕЧЕНИЯ ИДЕАЛЬНОЙ ЖИДКОСТИ

а так как k, по условию, вещественно и k > 0,то

dW dz

Следовательно, на бесконечности скорость составляет с осью Ох тот же угол а.

Рис. 8.16

Выберем систему координат хОу таким образом, чтобы ее начало

совпадало с центром окружности aS, а ось Ох была параллельна скорости V, Тогда в соответствии с формулой (8.11) для циркуляционного обтекания окружности S имеем

W(z)

In z .

функция описывает обтекание в системе координат хЪу\ Пе-

реходя от z к Z путем поворота системы координат на угол а, получим комплексный потенциал

Так как функция = F{z) взаимно однозначная, то можно найти функ-

цию Z

W(z) = W(f(2)) = W*(C),

то есть, зная комплексный потенциал W{z) и функцию = F{z), можно построить комплексный потенциал обтекания контура С.

Предположим, что обтекаемый контур С имеет угловую точку К (рис. 8.15). Этой точке на окружности S соответствует точка Ki (рис. 8.16). Так как угол в точке Ki равен л", а в точке К больше тг, то конформность отображения в точке К нарушается, и в этой точке = F\z) = О.

ГЛАВА VIII

Модуль скорости в любой точке профиля С в соответствии с формулой (8.22) равен

откуда видно, что при -Ф О скорость в точке К обращается в беско-

иечиость. Выше было показано, что это характерно для обтекания выступа и что это физически невозможно. Следовательно, в точке Ki должно вы-dW

нолияться условие-= О, то есть точка Ki должна быть критической.

Выбором величины циркуляции Г можно добиться того, чтобы любая точка окружности 5 была критической, а также, чтобы в ией выполнялось

условие-= и. 1огда скорость в точке К будет иметь конечное зиаче-

ние. Это требование бьшо сформулировано в постулате Чанлыгииа-Жуков-ского: циркуляция должна быть онределеиа таким образом, чтобы в угловой точке К скорость имела конечное значение.

Из формулы (8.16) видно, что при циркуляционном обтекании окружности критические точки расположены так, что их стягивающая хорда параллельна (рис. 8.17) и

Г = 4RV;sinct* = 4RV;(sin(ct+ f)). (8.27)

Величины /г, R, у представляют собой константы, определяемые выбранной окружностью и конформным отображением. Угол атаки а и скорость иа бесконечности У могут задаваться произвольным образом ,

а циркуляция Г определяется по формуле (8.27).

§6. Силы, действующие на профиль при стационарном

обтекании

Пусть в нлоскости г имеется некоторый контур С (рис. 8.18), обтекаемый потоком жидкости, причем комплексный нотеициал течения = (р + iy/ известен, действующее иа контур С давление в соответствии с интегралом Бериулли (7.28) равно (массовыми силами нреиебрегаем)

где pQ - давление при у = О.

Для каждого профиля имеется предельное значение угла атаки, при превьппенни которого происходит срыв обтекания. Поэтому угол атаки можно задавать непревьппаюпщм этот предел.
