Из рнс. 6.9 видно, что h = {l + Ijsin а. Подставив это выражение в формулу (6.33), получим

Ids + pg sin a

IdS.

(6.34)

Имея в виду, что статический момент площади S относительно оси, проходящей через ее центр тяжести, равен нулю, то есть

Ids = 0

1" dS = J.

где J - момент инерции площади S относительно той же оси, из формулы (6.34) получаем с учетом равеиства (6.31)

, pgJ . pgJ . Л„ =-sin а =--since.

Если расчет силы R ведется по избыточному давлению, то в соответствии с формулой (6.32)

since.

-pjs

Если > д., то Яд > О и центр давления лежит ниже центра тяжести.

Рассмотрим случай криволинейной иоверхиости АВ. Проектируя равенство (6.26) иа вертикальную ось Ог и какую-либо из горизонтальных осей, иаиример. Ох, получим

>cos{n,z)dS = -

>cos{n,x)dS = -

pdS,

pdS,

(6.35)

(6.36)

S Ss

где dS, dS - проекции dS, соответственно, на горизонтальную плоскость, нернендикулярную Ог, и вертикальную плоскость, нернендикулярную Од:.

Подставив в равеиства (6.35) и (6.36) значение р из формулы (6.29), имеем

[р,, + pg{h + Я,)]dS = -pS -pg {h + HjdS,(6.37) Ip + pg(h + HjdS = -pS - pg {{h + HjdSJ6.38)

ГИДРОСТАТИКА 113

Интеграл

представляет собой объем тела давления образованный поверхностью АВ, ее проекцией на пьезометрическую плоскость и вертикальными образующими. Формулу (6.37) можно представить в виде

=-{PS + PgVj. (6.39)

Интеграл

представляет собой статический момент вертикальной проекции отио-снтельио пьезометрической плоскости. Поэтому нз формулы (6.38) имеем

= -\Р + Pg{K + HjS = -pS, (6.40)

где pj - давление в центре тяжести площади .

Для сил, рассчитанных по избыточному давлению, вместо формул (6.39) и (6.40) имеем

R.=-pgV, R, = pg(h, + HjS.

Заметим, что формула (6.31) совпадает с формулой (6.40), если в пей заменить 5 иа .

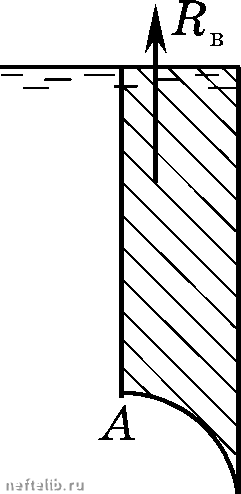

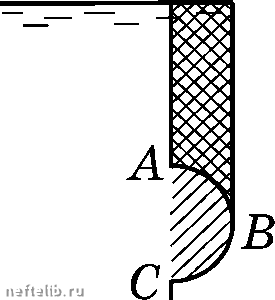

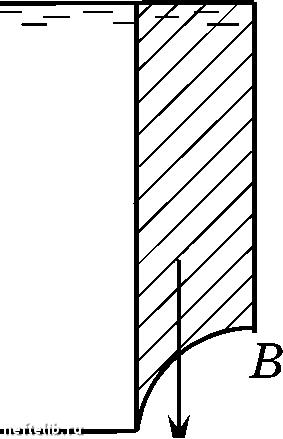

Примеры построения тел давления приведены иа рис. 6.10. На рис. 6.10а объем тела давления, построенный на поверхностн АВ, находится в жидкости. На рис. 6.106 объем тела давления лежит вие жидкости. Такое тело давления называется фиктивным и ему ирисваивается знак «-». На рис. б.Юе представлен случай, когда вертикальные образующие пересекают поверхность ABC более, чем в одной точке. Поэтому тела давления строятся отдельно для участков АВ (тело ABED) и ВС (тело CBED). Вертикальная составляющая сил давления иа ABC определяется как разность вертикальных составляющих сил, действующих иа АВ и ВС

Если поверхность S замкнутая н целиком иогруженная в жидкость, то в соответствии с формулой (6.26) и теоремой Гаусса-Остроградского

R = -

npdS = -

VpdV, (6.41)

где V - объем жидкости, ограниченный поверхностью S. В поле силы тяжести в соответствии с уравиеиием Эйлера (6.2) Vp = pg, и из формулы (6.41) получаем

R = -g \pdV = -G, (6.42)

ГЛАВА VI

Рис. 6.10

где G - вес жидкости в объеме V. Формула (6.42) выражает закон Архимеда: на тело, погруженное в жидкость, действует выталкивающая сила R, равная весу жидкости в объеме погруженного тела. Сила R называется

также гидростатической подъемной силой.

Из формулы (6.27) и теоремы Гаусса-Остроградского имеем

f xnpdS

ro \,(fp)dV.

(6.43)

Радиус-вектор г = ix + jy + kz и, следовательно,

rot(fp)

f xVp.

Подставив это соотношение в формулу (6.43) и учитывая, чтоУ/? = pg,

g, получаем

г x pgdV

G jTT- G г x p - gdV - -X

fpgdV

(6.44)

Радиус-вектор центра тяжести объема F равен

rpgdV,

и формулу (6.44) с учетом равенства (6.42) можно представить в виде

LGxf

(6.45)

откуда следует, что линия действия гидростатической подъемной силы R проходит через центр тяжести объема V.
